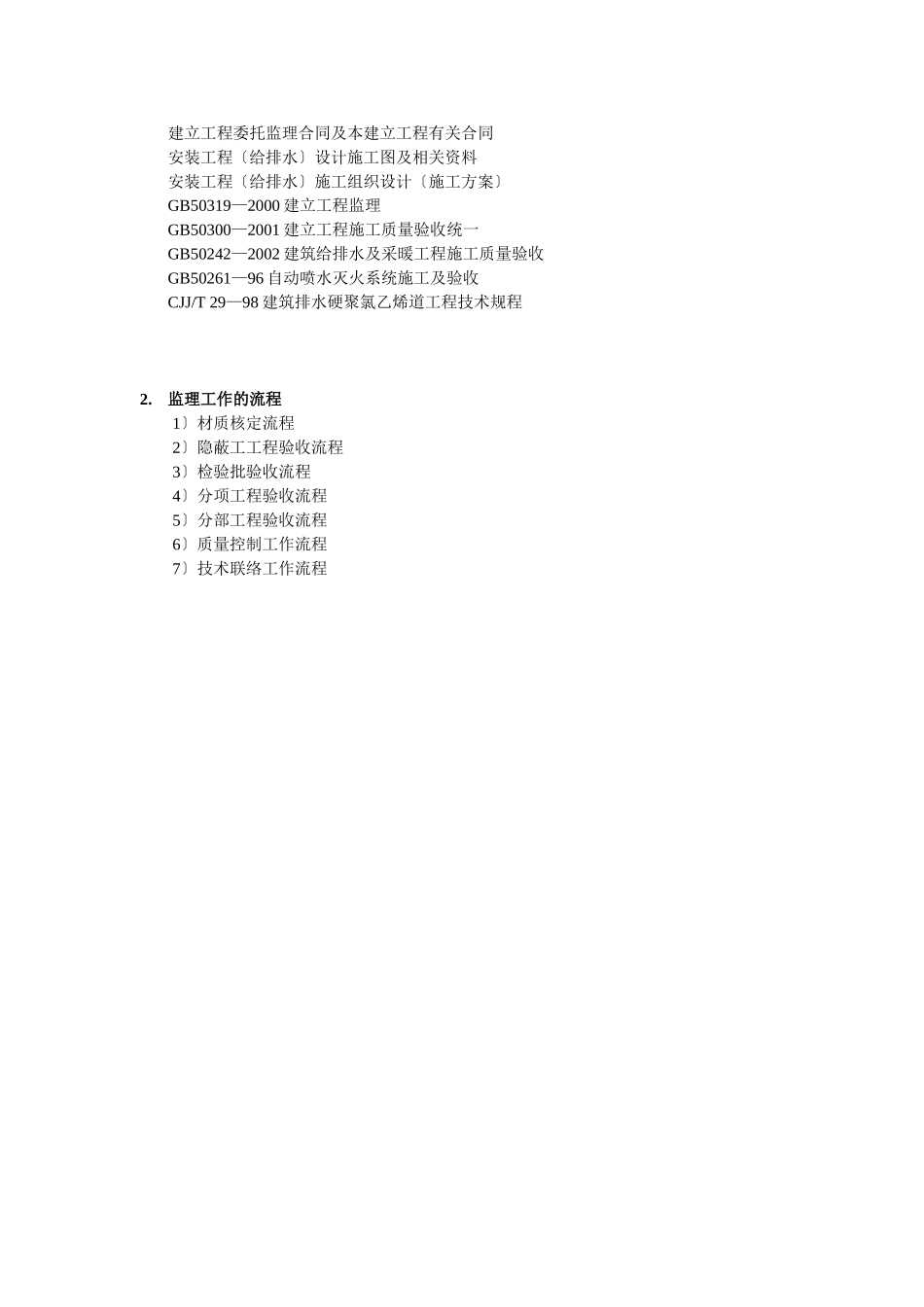

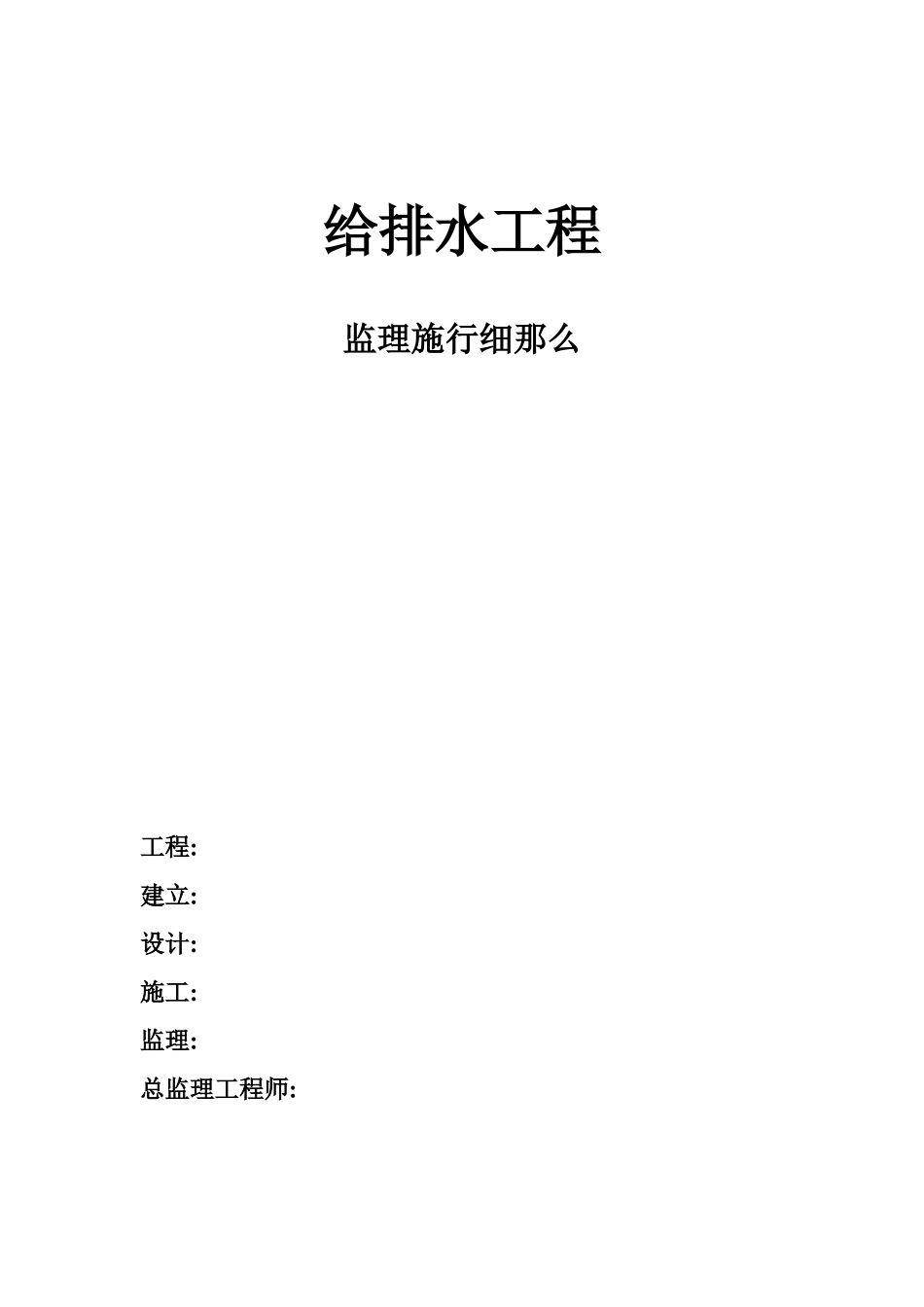

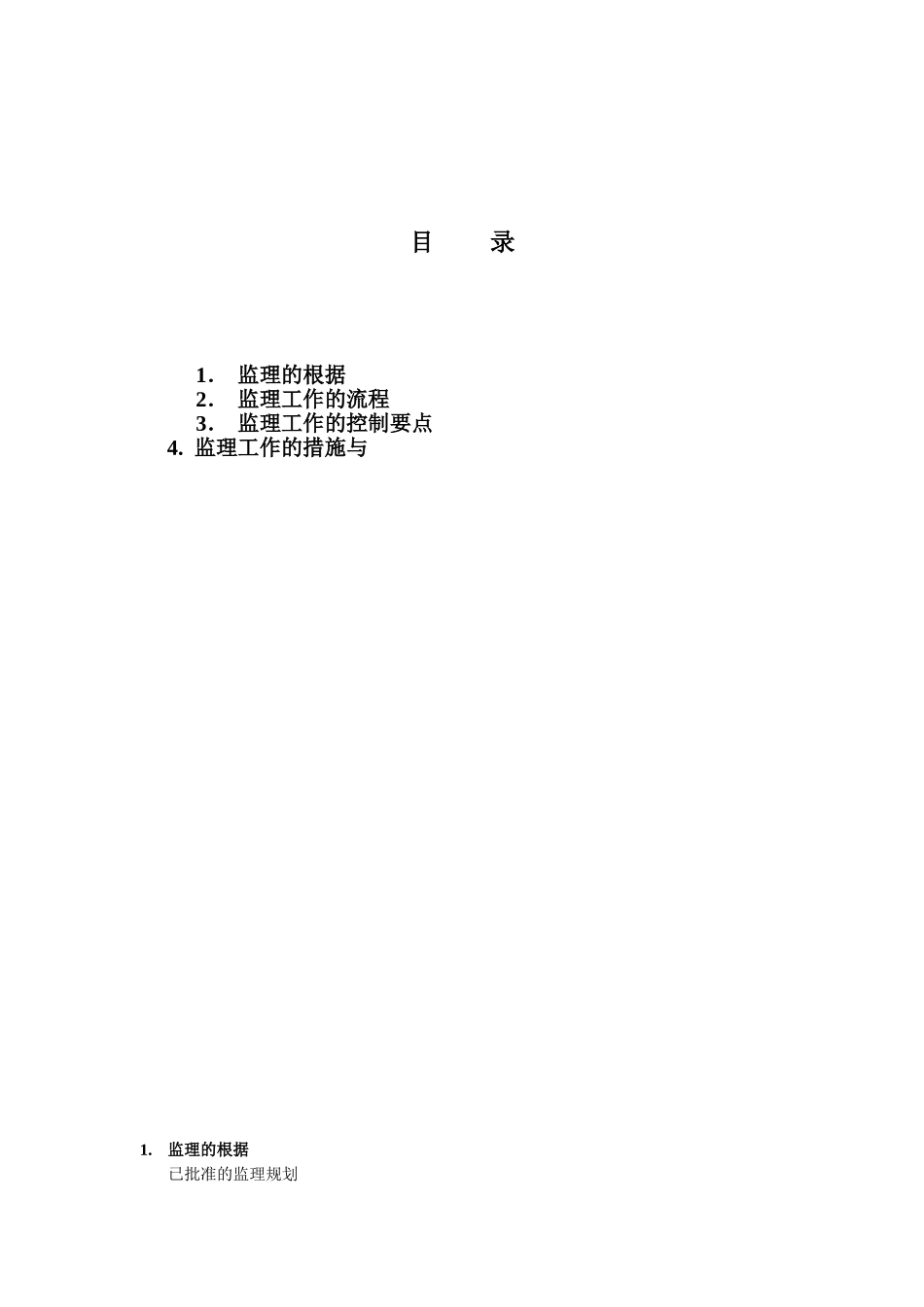

给排水工程监理施行细那么工程:建立:设计:施工:监理:总监理工程师:目录1．监理的根据2．监理工作的流程3．监理工作的控制要点4.监理工作的措施与1.监理的根据已批准的监理规划建立工程委托监理合同及本建立工程有关合同安装工程〔给排水〕设计施工图及相关资料安装工程〔给排水〕施工组织设计〔施工方案〕GB50319—2000建立工程监理GB50300—2001建立工程施工质量验收统一GB50242—2002建筑给排水及采暖工程施工质量验收GB50261—96自动喷水灭火系统施工及验收CJJ/T29—98建筑排水硬聚氯乙烯道工程技术规程2.监理工作的流程1〕材质核定流程2〕隐蔽工工程验收流程3〕检验批验收流程4〕分项工程验收流程5〕分部工程验收流程6〕质量控制工作流程7〕技术联络工作流程提供否否申报可否否自检合格可材质核定流程图采购选择材料(设备)供货商索要有关资料承包对供货资质,材质资料,样品检查监理工程师审查封样、同意采购材料进场、承包自检：资料〔合格证等〕、材质监理复检或抽检办建材报审手续监理签字认可用于工程施工现问题随时抽检完成申报不合格合格隐蔽工工程验收流程图整改监理旁站或加强巡查隐蔽工程施工方可隐蔽监理工程师复查填写自检记录和隐蔽工程报验表施工自检合格否可否可申报否可检验批验收流程图根据给排水工程特点将分项工程按系统或按层划分假设干检验批每批工程施工完成后班组对本工种进展自检合格施工方工程专业质量员组织施工方有关人员复检评定专业质量员负责检查评定验收填写检验报验申请表和附检验批质量验收记录表经总包审核后签字盖章专业监理工程师组织验收和检查资料检验批验收合格签字认可整改可否可申报否可分项工程验收流程图安装施工班组自检互检合格分项工程整改施工方工程专业质量员组织施工方有关人员复检评定监理工程师组织施工工程技术负责人等进展验收填写质量验收记录和报验申请表经总包审核签字盖章分项工程验收合格分项工程所含的检验批的质量验收记录应完好分项工程所含的检验批均符合合格质量的规定否可审报否可分部工程验收流程图总监理师或建立组织施工设计工程负责人参加进展验收分部工程验收合格整改填写验收记录和验收申请表总包审核签字盖章施工工程经理组织人员自检合格分部工程所含分项工程的质量均验收合格质量控制资料完好否质量控制工作流程图申报否磋商同意磋商同意磋商变更技术联络工作流程图检验批、分项、分部工程完工后承包自检合格填写好D．O．1检验批质量验收记录E．O．1分项工程质量验收记录F．O．1分部工程质量验收记录专业监理工程师质量抽查承包整改检验批：专业监理工程师签认分项工程：专业监理工程师签认分部工程：总监理工程师签认进展下一道工序承包提出联络内容总监理工程师审核施工施行设计重大问题报建立3.监理工作的控制要点一、室内给水工程质量控制要点工程的施工验收应在分项、分部工程验收的根底上进展。室内给水系统分部、分项、及检验批的工程质量均应符合设计要求和现行?建筑给水、排水及采暖工程施工质量验收?(GB50242-2002)的有关规定.(一)室内给水工程质量规定。1.一般工程(2)(3)(4)(5)(6)(7)(8)1）上、下平行安装时热水应在冷水上方。2）垂直平行安装时热水应在冷水左侧。2．给水道及配件安装(1)主控工程检验：金属及复合给水道系统在试验压力下观测10mm压力降不应大于0.02Mpa,然后降到工作压力进展检查,应不渗不漏；塑料给水系统应在试验压力下稳压1h压力降不得超过0.05Mpa然后在工作压力的1.15倍状态下稳压2h压力降不得超过0.03Mpa同时检查各连接处不得渗漏。检验：观察和开启阀门、水嘴等放水。检验：检查有关部门提供的检测。检验：观察或部分解剖检查。〔2〕一般工程不得小于排水径的3倍。检验：尺量检查。a.焊缝外形尺寸应符合图纸和工艺的规定焊缝高度不得低于母材外表焊缝隙与母材应圆滑过渡。b.焊缝及热影响区外表无裂纹、未熔合、未浸透、夹渣、弧坑和气孔等缺陷。检验：观察检查。检验：程度尺和尺量检查。道和阀门安装的允许偏向和检验项次项目允许偏向〔mm〕检验1程度道纵横方向弯曲钢每米全长25m以上1≯25用程度尺、直尺、垃线和尺量检查塑料复合每米全长25m以上5≯25铸铁每米全长25...
