某小区工程旁站监理方案VIP免费

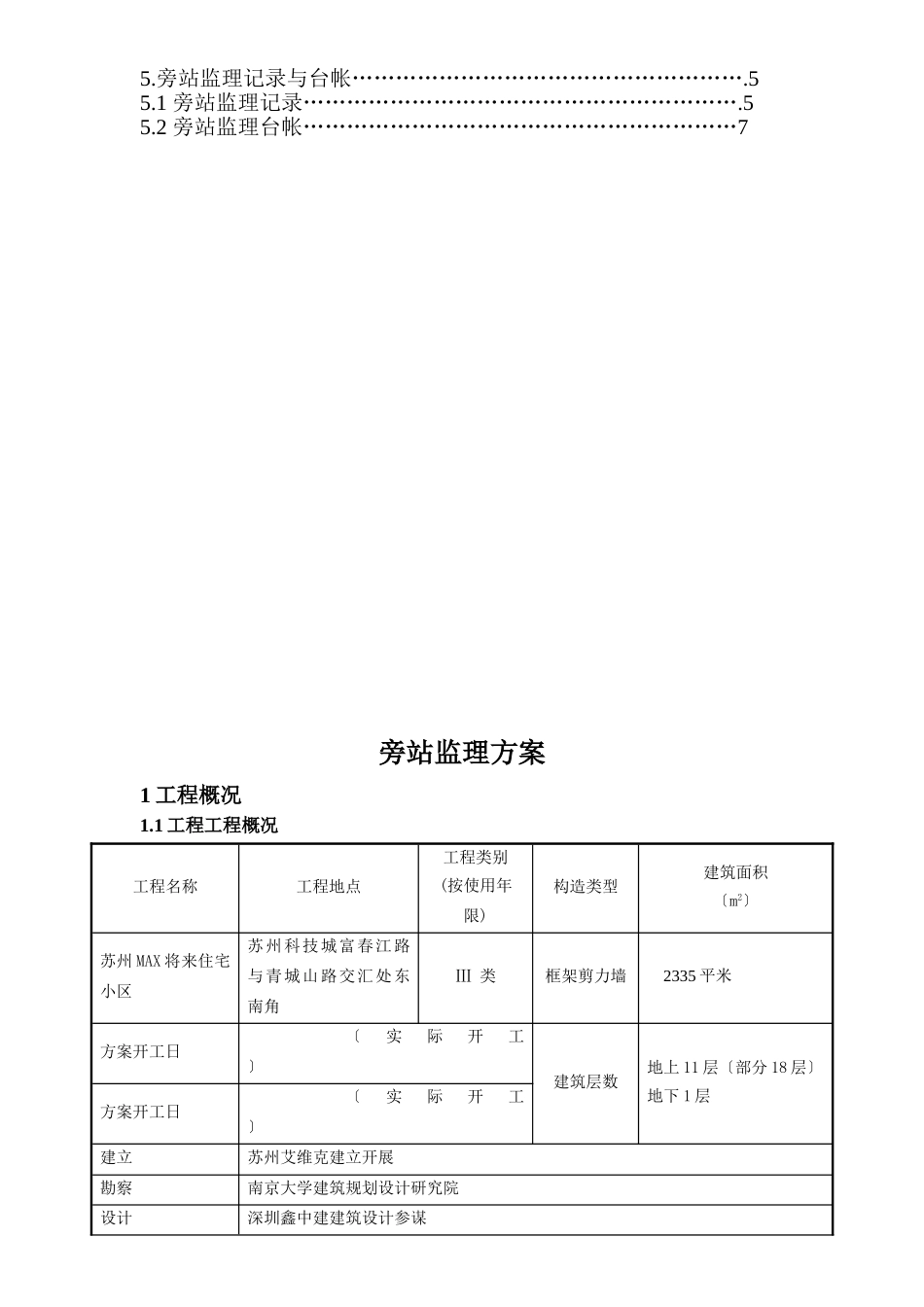

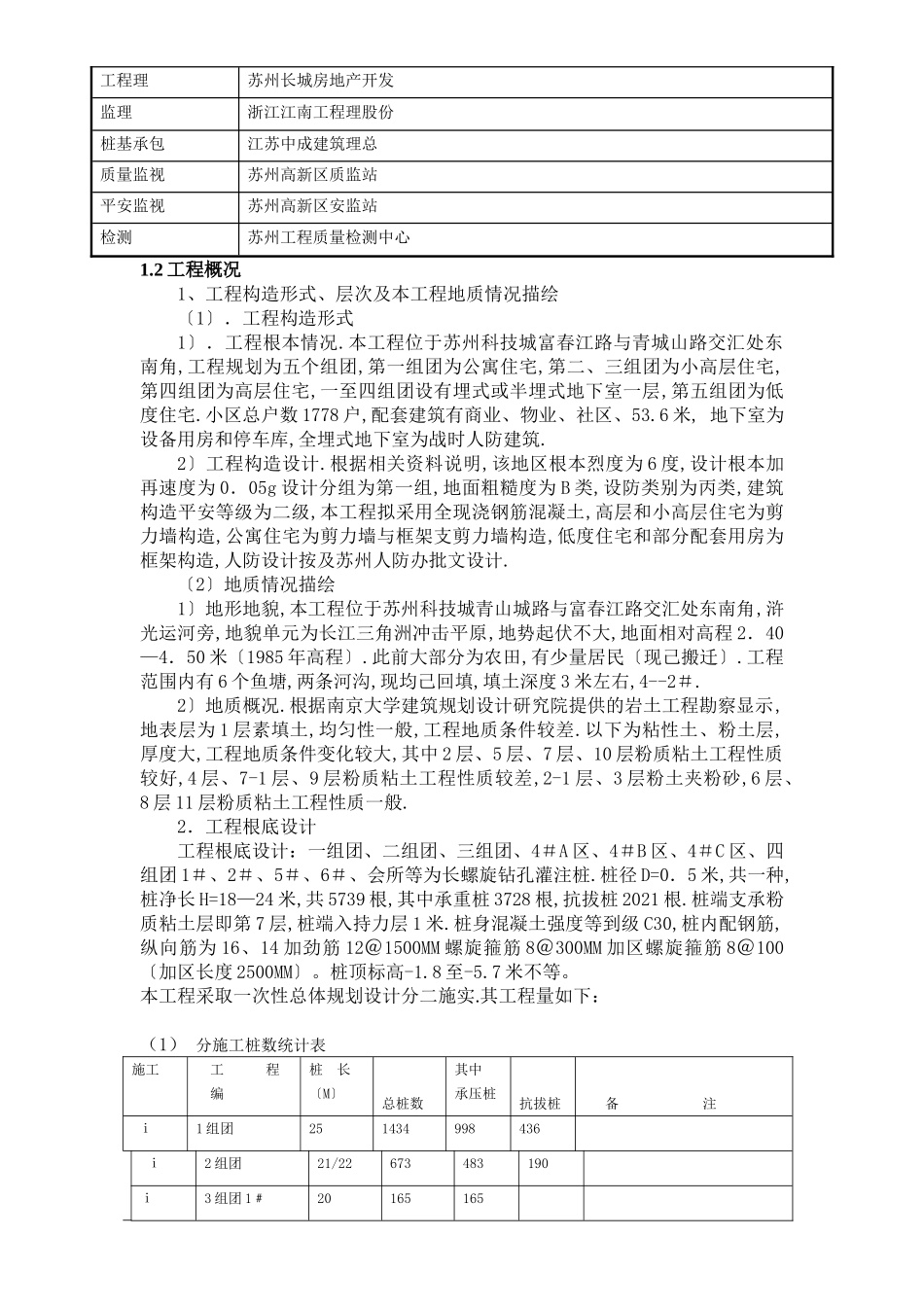

JNJL/QR/QB-4.0/D20/1.0No：D20—旁站监理方案工程名称：苏州“MAX将来〞小区工程编制〔专业监理工程师〕：日：审核〔总监理工程师〕：日：浙江江南工程理股份苏州“MAX将来〞小区工程工程监理机构〔盖章〕2009年8月30日目录1.工程概况……………………………………………………………21.1工程工程概况……………………………………………………21.2工程概况……………………………………………………22.旁站监理范围及控制内容………………………………………….43.旁站监理程序……………………………………………………….44.旁站监理人员职责………………………………………………….55.旁站监理记录与台帐……………………………………………….55.1旁站监理记录…………………………………………………….55.2旁站监理台帐……………………………………………………7旁站监理方案1工程概况1.1工程工程概况工程名称工程地点工程类别(按使用年限)构造类型建筑面积〔m2〕苏州MAX将来住宅小区苏州科技城富春江路与青城山路交汇处东南角Ⅲ类框架剪力墙2335平米方案开工日〔实际开工〕建筑层数地上11层〔部分18层〕地下1层方案开工日〔实际开工〕建立苏州艾维克建立开展勘察南京大学建筑规划设计研究院设计深圳鑫中建建筑设计参谋工程理苏州长城房地产开发监理浙江江南工程理股份桩基承包江苏中成建筑理总质量监视苏州高新区质监站平安监视苏州高新区安监站检测苏州工程质量检测中心1.2工程概况1、工程构造形式、层次及本工程地质情况描绘〔1〕．工程构造形式1〕．工程根本情况.本工程位于苏州科技城富春江路与青城山路交汇处东南角,工程规划为五个组团,第一组团为公寓住宅,第二、三组团为小高层住宅,第四组团为高层住宅,一至四组团设有埋式或半埋式地下室一层,第五组团为低度住宅.小区总户数1778户,配套建筑有商业、物业、社区、53.6米,地下室为设备用房和停车库,全埋式地下室为战时人防建筑.2〕工程构造设计.根据相关资料说明,该地区根本烈度为6度,设计根本加再速度为0．05g设计分组为第一组,地面粗糙度为B类,设防类别为丙类,建筑构造平安等级为二级,本工程拟采用全现浇钢筋混凝土,高层和小高层住宅为剪力墙构造,公寓住宅为剪力墙与框架支剪力墙构造,低度住宅和部分配套用房为框架构造,人防设计按及苏州人防办批文设计.〔2〕地质情况描绘1〕地形地貌,本工程位于苏州科技城青山城路与富春江路交汇处东南角,浒光运河旁,地貌单元为长江三角洲冲击平原,地势起伏不大,地面相对高程2．40—4．50米〔1985年高程〕.此前大部分为农田,有少量居民〔现己搬迁〕.工程范围内有6个鱼塘,两条河沟,现均己回填,填土深度3米左右,4--2＃.2〕地质概况.根据南京大学建筑规划设计研究院提供的岩土工程勘察显示,地表层为1层素填土,均匀性一般,工程地质条件较差.以下为粘性土、粉土层,厚度大,工程地质条件变化较大,其中2层、5层、7层、10层粉质粘土工程性质较好,4层、7-1层、9层粉质粘土工程性质较差,2-1层、3层粉土夹粉砂,6层、8层11层粉质粘土工程性质一般.2．工程根底设计工程根底设计：一组团、二组团、三组团、4＃A区、4＃B区、4＃C区、四组团1＃、2＃、5＃、6＃、会所等为长螺旋钻孔灌注桩.桩径D=0．5米,共一种,桩净长H=18—24米,共5739根,其中承重桩3728根,抗拔桩2021根.桩端支承粉质粘土层即第7层,桩端入持力层1米.桩身混凝土强度等到级C30,桩内配钢筋,纵向筋为16、14加劲筋12＠1500MM螺旋箍筋8＠300MM加区螺旋箍筋8＠100〔加区长度2500MM〕。桩顶标高-1.8至-5.7米不等。本工程采取一次性总体规划设计分二施实.其工程量如下：（1）分施工桩数统计表施工工程编桩长〔M〕总桩数其中承压桩抗拔桩备注ⅰ1组团251434998436ⅰ2组团21/22673483190ⅰ3组团1﹟20165165ⅰ3组团2/621/251403720683ⅰ4组团A区21232232ⅰ4组团1﹟21/22261261ⅰ4组团2﹟21/22261261ⅰ会所195858ⅰ小计448729461541ⅱ4组团B区22757518239包括4组团3—4﹟ⅱ4组团C区21231231ⅱ4组团5﹟21/22132132ⅱ4组团6﹟21/22132132ⅱ小计1252782470合计5739372820212旁站监理范围及控制内容⑴本工程桩基分部工程控制内容为:1)原材料；2)测量...
