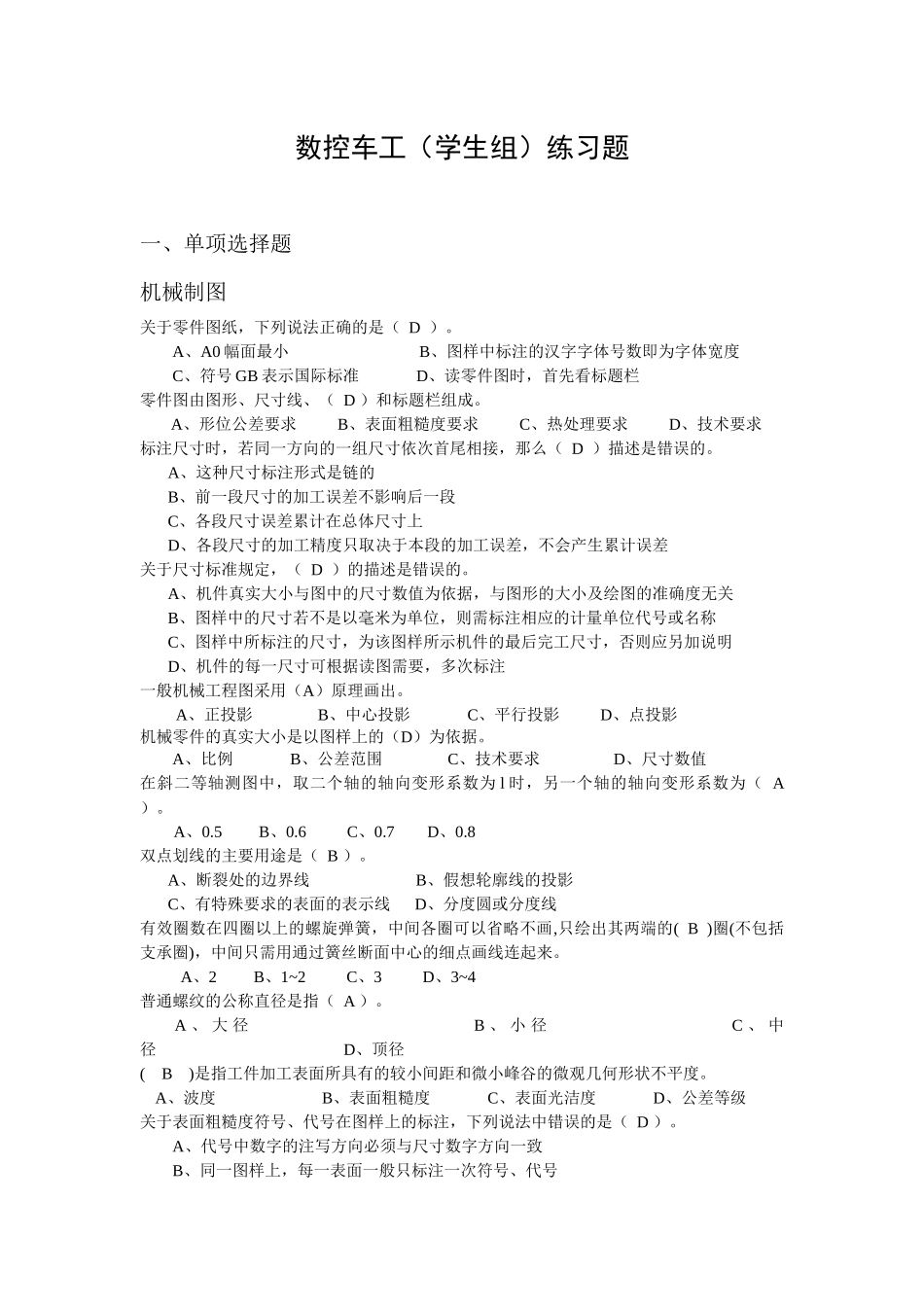

数控车工（学生组）练习题一、单项选择题机械制图关于零件图纸，下列说法正确的是（D）。A、A0幅面最小B、图样中标注的汉字字体号数即为字体宽度C、符号GB表示国际标准D、读零件图时，首先看标题栏零件图由图形、尺寸线、（D）和标题栏组成。A、形位公差要求B、表面粗糙度要求C、热处理要求D、技术要求标注尺寸时，若同一方向的一组尺寸依次首尾相接，那么（D）描述是错误的。A、这种尺寸标注形式是链的B、前一段尺寸的加工误差不影响后一段C、各段尺寸误差累计在总体尺寸上D、各段尺寸的加工精度只取决于本段的加工误差，不会产生累计误差关于尺寸标准规定，（D）的描述是错误的。A、机件真实大小与图中的尺寸数值为依据，与图形的大小及绘图的准确度无关B、图样中的尺寸若不是以毫米为单位，则需标注相应的计量单位代号或名称C、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明D、机件的每一尺寸可根据读图需要，多次标注一般机械工程图采用（A）原理画出。A、正投影B、中心投影C、平行投影D、点投影机械零件的真实大小是以图样上的（D）为依据。A、比例B、公差范围C、技术要求D、尺寸数值在斜二等轴测图中，取二个轴的轴向变形系数为l时，另一个轴的轴向变形系数为（A）。A、0.5B、0.6C、0.7D、0.8双点划线的主要用途是（B）。A、断裂处的边界线B、假想轮廓线的投影C、有特殊要求的表面的表示线D、分度圆或分度线有效圈数在四圈以上的螺旋弹簧，中间各圈可以省略不画,只绘出其两端的(B)圈(不包括支承圈)，中间只需用通过簧丝断面中心的细点画线连起来。A、2B、1~2C、3D、3~4普通螺纹的公称直径是指（A）。A、大径B、小径C、中径D、顶径(B)是指工件加工表面所具有的较小间距和微小峰谷的微观几何形状不平度。A、波度B、表面粗糙度C、表面光洁度D、公差等级关于表面粗糙度符号、代号在图样上的标注，下列说法中错误的是（D）。A、代号中数字的注写方向必须与尺寸数字方向一致B、同一图样上，每一表面一般只标注一次符号、代号C、表面粗糙度符号长边的方向总是处于逆时针方向D、表面粗糙度符号、代号在图样上一般标注在可见轮廓线、尺寸线、引出线或它们的延长线上粗糙度的评定参数Ra的名称是（A）。A、轮廓算术平均偏差B、轮廓几何平均偏差C、微观不平度十点平均高度D、微观不平度五点平均高度齿轮工作面的表面粗糙度要求应标注在(B)上。A、齿顶线B、分度线C、齿根线D、尺寸线全剖视图一般用于绘制（A）。半剖视图一般用于绘制（B）。A、外形比较简单，内部结构较为复杂的机件B、结构对称或基本对称，且其内、外部结构相对复杂的机件C、需表达内部部分结构的机件D、零件上一些细小结构的形状和尺寸局部视图的断裂边件图(B)表示。A、细实线B、波浪线或双折线C、细点画线D、虚线装配图中，同一零件的不同视图，其剖面线的方向和间隔应(A)。A、保持一致B、保持相反C、有区别D、不同55°非密封管螺纹的特征代号为（B）。A、MB、GC、RpD、CAUTOCAD中设置点样式在(A)菜单栏中。A、格式B、修改C、绘图D、编程完成AUTOCAD的剖面线填充，下列选项中(B)不是必要的条件。A、封闭的区域B、被填充区域必须在屏幕范围内C、剖面线会自动避开已标注的尺寸D、对组成封闭区域的线条没有线形要求在绘制直线时，可以使用以下(B)快捷输入方式。A、CB、LC、PIND、E公差与配合下列中（D）为形状公差项目的符号。A、⊥B、∥C、◎D、○在形位公差符号中，符号“◎”表示(C)。A、圆度B、圆柱度C、同轴度D、对称度配合的松紧程度取决于(C)。A、基本尺寸B、极限尺寸C、基本偏差D、标准公差关于配合公差，下列说法中错误的是（D）。A、配合公差是对配合松紧变动程度所给定的允许值B、配合公差反映了配合松紧程度C、配合公差等于相配合的孔公差与轴公差之和D、配合公差等于极限盈隙的代数差的绝对值国家标准规定优先选用基孔制配合的原因是（C）。A、因为孔比轴难加工B、因为从工艺上讲，应先加工孔，后加工轴C、为了减少定尺寸孔用刀、量具的规格和数量D、为了减少孔和轴的公差带数量在下列情况中，不能采用基轴制配合的是（C）。A、滚动轴承外圈与壳体孔的配合B、柴油机中活塞连杆组件的...
