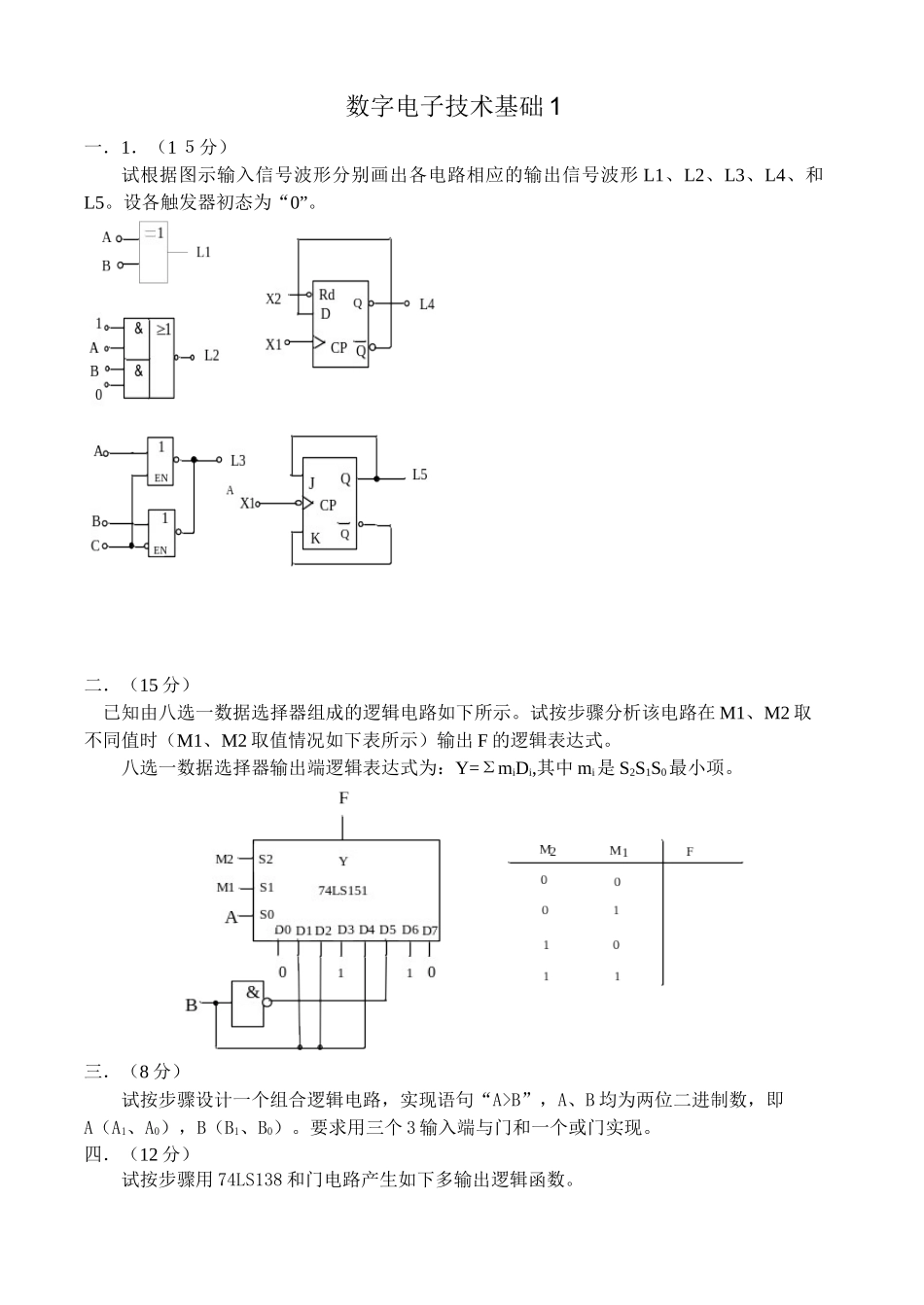

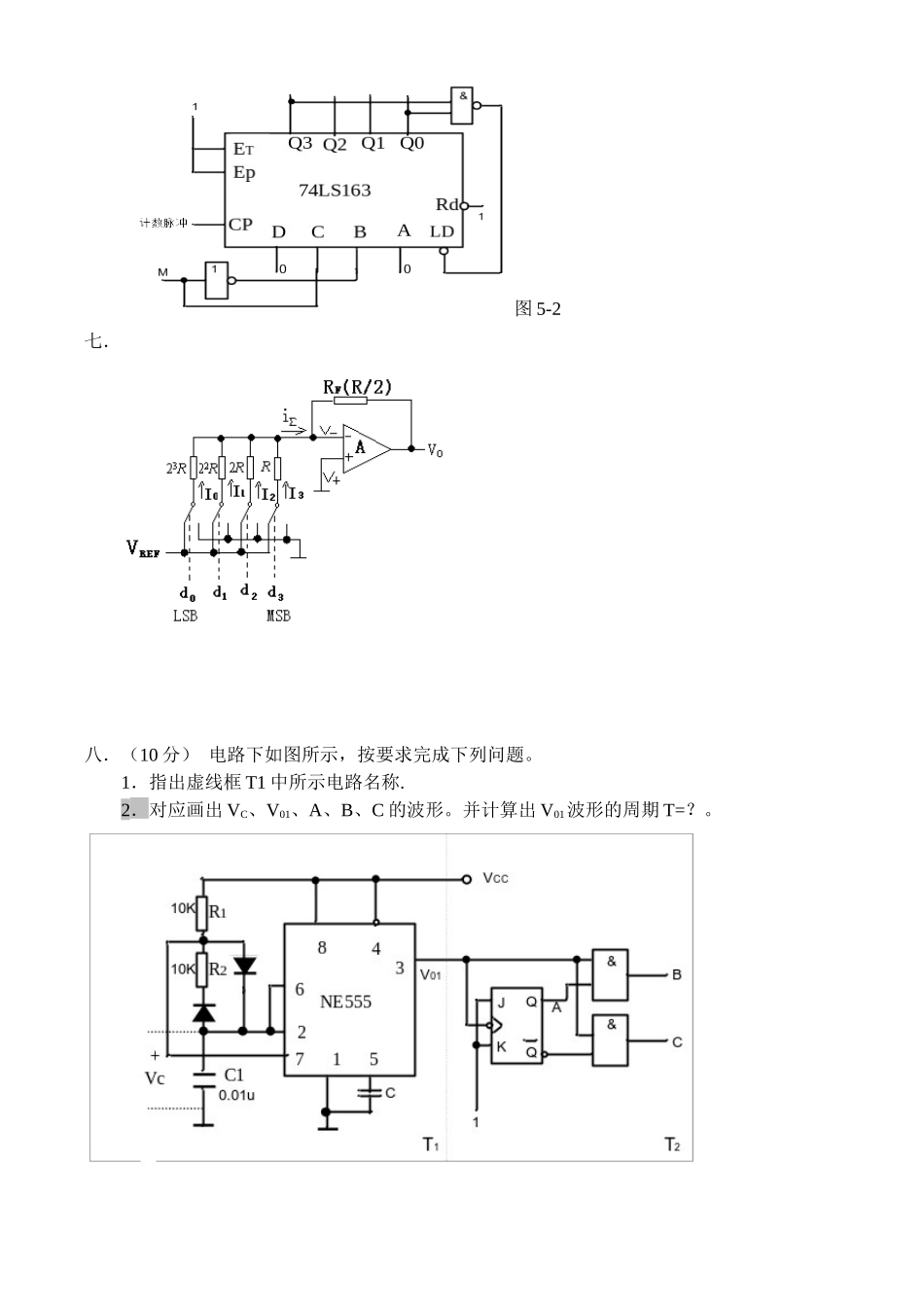

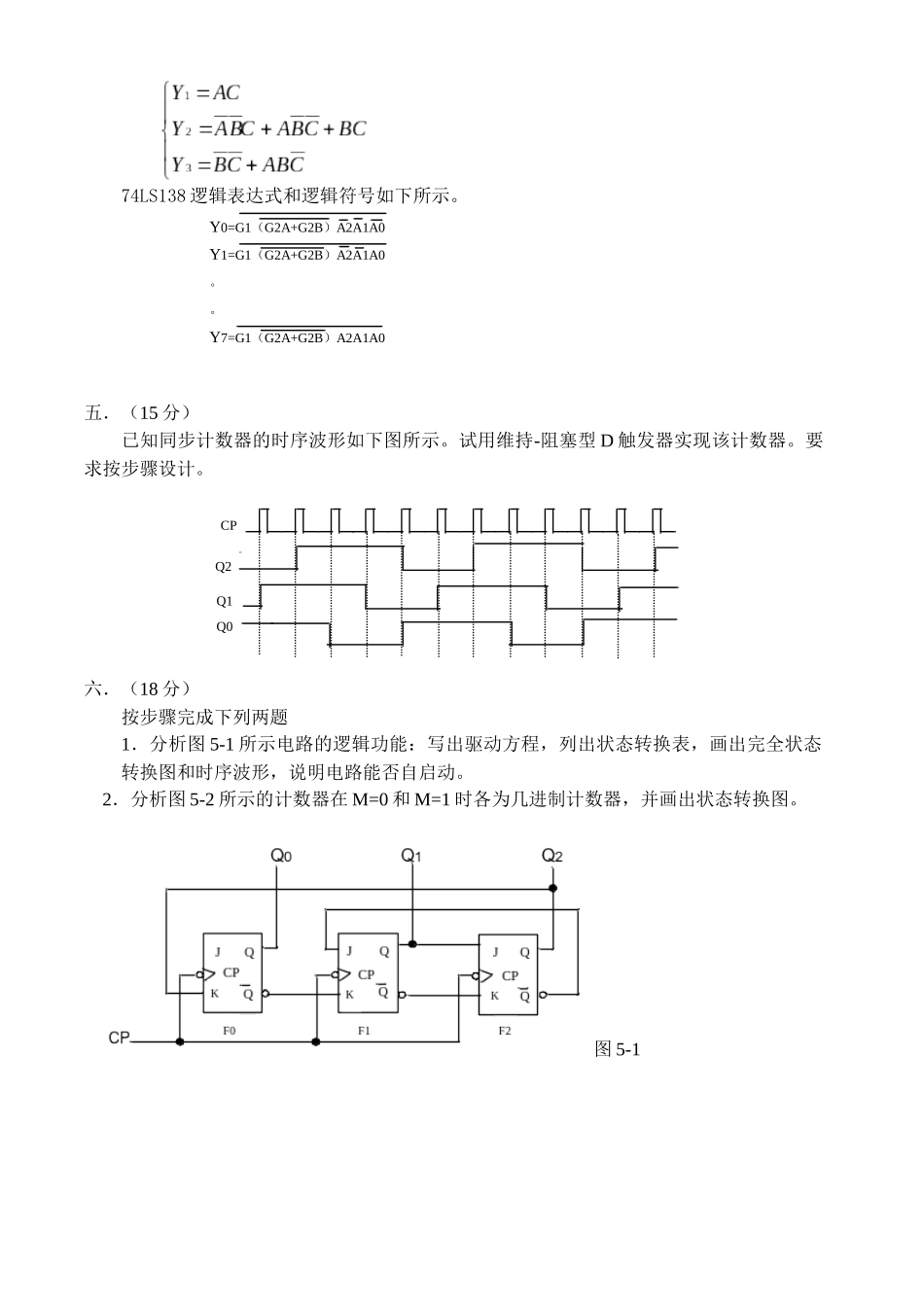

数字电子技术基础1一．1．（1５分）试根据图示输入信号波形分别画出各电路相应的输出信号波形L1、L2、L3、L4、和L5。设各触发器初态为“0”。二．（15分）已知由八选一数据选择器组成的逻辑电路如下所示。试按步骤分析该电路在M1、M2取不同值时（M1、M2取值情况如下表所示）输出F的逻辑表达式。八选一数据选择器输出端逻辑表达式为：Y=ΣmiDi,其中mi是S2S1S0最小项。三．（8分）试按步骤设计一个组合逻辑电路，实现语句“A>B”，A、B均为两位二进制数，即A（A1、A0），B（B1、B0）。要求用三个3输入端与门和一个或门实现。四．（12分）试按步骤用74LS138和门电路产生如下多输出逻辑函数。74LS138逻辑表达式和逻辑符号如下所示。五．（15分）已知同步计数器的时序波形如下图所示。试用维持-阻塞型D触发器实现该计数器。要求按步骤设计。六．（18分）按步骤完成下列两题1．分析图5-1所示电路的逻辑功能：写出驱动方程，列出状态转换表，画出完全状态转换图和时序波形，说明电路能否自启动。2．分析图5-2所示的计数器在M=0和M=1时各为几进制计数器，并画出状态转换图。图5-1Y0=G1（G2A+G2B）A2A1A0Y1=G1（G2A+G2B）A2A1A0。。Y7=G1（G2A+G2B）A2A1A0CPPQ2Q1Q0图5-2七．八．（10分）电路下如图所示，按要求完成下列问题。1．指出虚线框T1中所示电路名称.2．对应画出VC、V01、A、B、C的波形。并计算出V01波形的周期T=？。数字电子技术基础2一．（20分）电路如图所示，晶体管的β＝100,Vbe=0.7v。（1）求电路的静态工作点;（2）画出微变等效电路图,求Au、ri和ro；（3）若电容Ce开路，则将引起电路的哪些动态参数发生变化？并定性说明变化趋势.二．（15分）求图示电路中Ua、Ub'、Ub、Uc及IL。三．（8分）逻辑单元电路符号和具有“0”、“1”逻辑电平输入信号X1如下图所示，试分别画出各单元电路相应的电压输出信号波形Y1、Y2、Y3。设各触发器初始状态为“0”态。四．（8分）判断下面电路中的极间交流反馈的极性（要求在图上标出瞬时极性符号）。如为负反馈，则进一步指明反馈的组态。（a）（b）五．（8分）根据相位平衡条件判断下列各电路能否产生自激振荡（要求在图上标出瞬时极性符号）。(a)(b)六．（12分）某车间有A、B、C、D四台电动机，今要求：（1）A机必须开机；（2）其他三台电动机中至少有两台开机。如果不满足上述要求，则指示灯熄灭。设指示灯熄灭为0亮为1，电动机的开机信号通过某种装置送到各自的输入端，使该输入端为1，否则为0。试用与非门组成指示灯亮的逻辑图。七.（16分）设图示电路初始状态是“000”，要求完成以下各问：（1）写出各触发器的驱动方程；（2）写出各触发器的状态方程；（3）列出状态转换表；（4）试分析图示电路是几进制计数器。八．（12分）下图为由555定时器构成的多谐振荡器电路。（1）对应画出图中Vc和Vo的波形（要求标出对应电压值）；（2）设图中二极管为理想器件，计算Vo波形的周期T及占空比q(％)。附：555功能表复位端(4)触发端(2)阈值端(6)放电端(7)输出端(3)0××对地短路01>1/3Vcc>2/3Vcc对地短路01<1/3Vcc<2/3Vcc对地开路11>1/3Vcc<2/3Vcc保持原态保持原态数字电子技术基础3一．（20分）电路如图所示，晶体管的β＝100,Vbe=0.7v。（1）求电路的静态工作点;（2）画出微变等效电路图,求Au、ri和ro；（3）若电容Ce开路，则将引起电路的哪些动态参数发生变化？并定性说明变化趋势。二．（15分）计算图a和图c中的UO和图b中IL的值，设所有运放均为理想运算放大器。三．（9分）逻辑单元电路符号和具有“0”、“1”逻辑电平输入信号X1如下图所示，试分别画出各单元电路相应的电压输出信号波形Y1、Y2、Y3。设各触发器初始状态为“0”态。四．（8分）判断下面电路中的极间交流反馈的极性（要求在图上标出瞬时极性符号）。如为负反馈，则进一步指明反馈的组态。（a）（b）五．（8分）根据相位平衡条件判断下列各电路能否产生自激振荡（要求在图上标出瞬时极性符号）。（a）（b）六．（12分）某车间有3台电机，两台以上电机停机时为故障发生,此时报警灯亮，设计一个显示故障情况的电路，并用与非门加以实现，写出具体实现步骤。七.（16分）设图示电路初...
