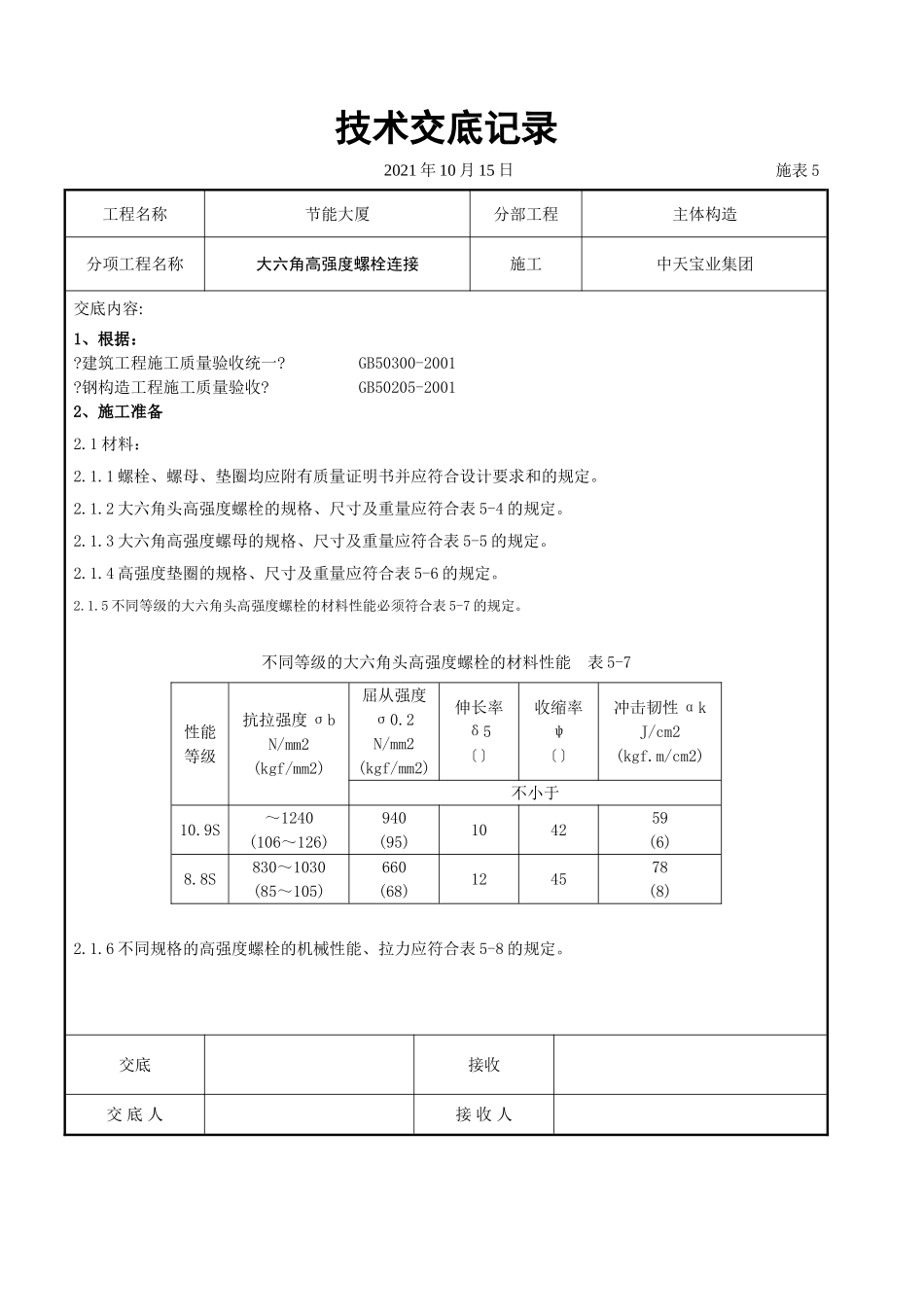

技术交底记录2021年10月15日施表5工程名称节能大厦分部工程主体构造分项工程名称大六角高强度螺栓连接施工中天宝业集团交底内容:1、根据：?建筑工程施工质量验收统一?GB50300-2001?钢构造工程施工质量验收?GB50205-20012、施工准备2.1材料：2.1.1螺栓、螺母、垫圈均应附有质量证明书并应符合设计要求和的规定。2.1.2大六角头高强度螺栓的规格、尺寸及重量应符合表5-4的规定。2.1.3大六角高强度螺母的规格、尺寸及重量应符合表5-5的规定。2.1.4高强度垫圈的规格、尺寸及重量应符合表5-6的规定。2.1.5不同等级的大六角头高强度螺栓的材料性能必须符合表5-7的规定。不同等级的大六角头高强度螺栓的材料性能表5-7性能等级抗拉强度σbN/mm2(kgf/mm2)屈从强度σ0.2N/mm2(kgf/mm2)伸长率δ5〔〕收缩率ψ〔〕冲击韧性αkJ/cm2(kgf.m/cm2)不小于10.9S～1240(106～126)940(95)104259(6)8.8S830～1030(85～105)660(68)124578(8)2.1.6不同规格的高强度螺栓的机械性能、拉力应符合表5-8的规定。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程主体构造分项工程名称大六角高强度螺栓连接施工中天宝业集团交底内容:不同规格大六角头高强度螺栓的机械性能、拉力表5-8公称直径d(mm)121620(22)24(27)30公称应力截面积As(mm2)84.3157245303353459561性能等级10.9S拉力截荷N(kgf)87700～104500(40～10700)163000～195000(16600～19800)255000～304000(26000～31000)315000～376000(32100～38300)367000～438000(48600～58000)477000～569000(48600～58000)583000～696000(59400～70900)8.8S70000～86800(7140～8850)130000～162000(13300～16500)203000～252000(20700～25700)251000～312000(25600～31800)293000～3000(29900～37000)381000～47.000(38800～48200)466000～578000(47500～500)2.1.7大六角头高强度螺栓的硬度应符合表5-9的规定。螺栓硬度表5-9性能等级维氏硬度HV30洛氏硬度HRC10.9S312～36733～398.8S249～29624～312.1.8大六角头高强度螺栓的连接副是由一个螺栓、二个垫圈、一个螺母组成螺栓、螺母的垫圈应按表5-10规定配套使用。螺栓、螺母和垫圈的配套表5-10螺栓螺母垫圈10.9S10HHRC34～458.8S8HHRC35～45交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程主体构造分项工程名称大六角高强度螺栓连接施工中天宝业集团交底内容:2.1.9大六角头高强度螺栓验收入库后应按规格分类存放。应防雨、防潮遇有螺纹损伤或螺栓、螺母不配套时不得使用。2.1.10大六角头高强度螺栓存放时间过长或有锈蚀时应抽样检查紧固轴力待满足要求前方可使用。螺栓不得粘染泥土、油污必须清理干净。2.2主要机具：电动扭矩扳手及控制箱、手动扭矩扳手、扭矩测量扳手、手工扳手、钢丝刷、冲子、锤子等等。2.3作业条件：2.3.1高强度螺栓连接摩擦面必须符合设计要求摩擦系数必须到达设计要求。摩擦面不允许有残留氧化铁皮。2.3.2摩擦面的处理与保存时间、保存条件应与摩擦系数试件的保存时间、条件一样。2.3.3施工部位摩擦面应防止被油污和油漆等污染如有污染必须彻底清理干净。2.3.4调整扭矩扳手。根据施工技术要求认真调整扭矩扳手。扭矩扳手的扭矩值应在允许偏向范围之内。施工用的扭矩扳手其误差应控制在±5以内。校正用的扭矩扳手。其误差应控制在±3以内。2.3.4.1当施工采用电动扳手时在调好档位后应用扭矩测量扳手反复校正电动扳手的扭矩力与设计要求是否一致。扭矩值过高会使高强度螺栓过拧造成螺栓超负载运行随着时间过长会使大六角头高强度螺栓产生裂纹等隐患。当扭矩值过低时会使高强度螺栓达不到预定紧固值从而造成钢构造连接面摩擦系数下降承载才能下降。2.3.4.2当施工采用手动扳手时应每天用扭矩测量扳手检测手动扳手的紧固位置是否正常检查手动扳手的显示信是否灵敏防止超拧或巩固不到位。2.3.5检查螺栓孔的孔径尺寸孔边毛刺必须彻底清理。2.3.6将同一批、规格的螺栓、螺母、垫圈配好套装箱待用。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程主体构造分项工程名称大六角高强度螺栓连接施工中天宝业集团交...
