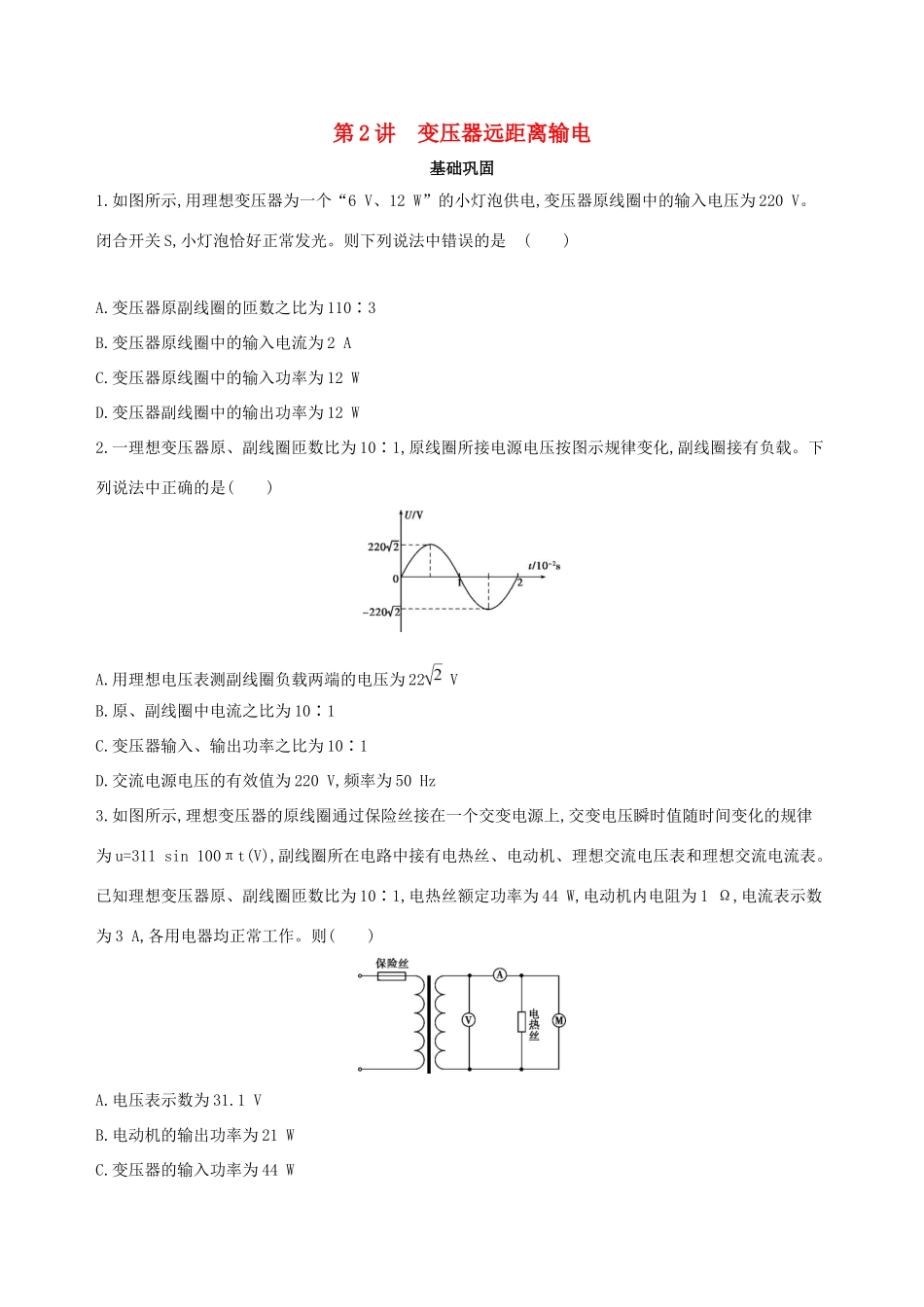

第2讲变压器远距离输电基础巩固1.如图所示,用理想变压器为一个“6V、12W”的小灯泡供电,变压器原线圈中的输入电压为220V。闭合开关S,小灯泡恰好正常发光。则下列说法中错误的是()A.变压器原副线圈的匝数之比为110∶3B.变压器原线圈中的输入电流为2AC.变压器原线圈中的输入功率为12WD.变压器副线圈中的输出功率为12W2.一理想变压器原、副线圈匝数比为10∶1,原线圈所接电源电压按图示规律变化,副线圈接有负载。下列说法中正确的是()A.用理想电压表测副线圈负载两端的电压为22VB.原、副线圈中电流之比为10∶1C.变压器输入、输出功率之比为10∶1D.交流电源电压的有效值为220V,频率为50Hz3.如图所示,理想变压器的原线圈通过保险丝接在一个交变电源上,交变电压瞬时值随时间变化的规律为u=311sin100πt(V),副线圈所在电路中接有电热丝、电动机、理想交流电压表和理想交流电流表。已知理想变压器原、副线圈匝数比为10∶1,电热丝额定功率为44W,电动机内电阻为1Ω,电流表示数为3A,各用电器均正常工作。则()A.电压表示数为31.1VB.电动机的输出功率为21WC.变压器的输入功率为44WD.通过保险丝的电流为30A4.(2017北京顺义二模,18)如图所示,一理想变压器的原、副线圈匝数之比为n1∶n2=10∶1,原线圈接入电压u=220sin100πt(V)的交流电源,交流电压表和电流表对电路的影响可忽略不计,定值电阻R0=10Ω,可变电阻R的阻值范围为0~10Ω,则下列说法正确的是()A.调节可变电阻R的阻值时,电流表示数的变化范围为1.1~2.2AB.当可变电阻阻值为10Ω时,变压器的输入功率为24.2WC.副线圈中交变电流的频率为100HzD.t=0.02s时,电压表的示数为零5.(2017北京海淀二模,17)如图所示为一理想变压器,原线圈接在一输出电压为u=U0sinωt的交流电源两端。电路中R0为定值电阻,V1、V2为理想交流电压表,A为理想交流电流表,导线电阻不计。现使滑动变阻器R的滑动触头P向上滑动,则下列说法中正确的是()A.A的示数变小B.V2的示数变小C.V1与V2示数的比值变大D.R0消耗的电功率变大6.某小型发电站的发电机输出交流电压为500V,输出电功率为50kW,(1)如果用电阻为3Ω的输电线向远处用户送电,这时用户获得的电压和电功率是多少?(2)如果要求输电线上损失的电功率是输送功率的0.6%,则发电站要安装一个升压变压器,到达用户前再用降压变压器变为220V供用户使用,不考虑变压器的能量损失,这两个变压器原、副线圈的匝数比各是多少?综合提能1.(2017北京西城一模,19)在探究变压器的两个线圈的电压关系时,某同学自己绕制了两个线圈套在可拆变压器的铁芯上,如图所示。线圈a作为原线圈连接到学生电源的交流输出端,线圈b接小灯泡。他所用的线圈电阻忽略不计。当闭合学生电源的开关时,他发现电源过载(电流过大,超过学生电源允许的最大值)。如果仅从解决电源过载问题的角度考虑,下列采取的措施中,最可能有效的是()A.增大电源电压B.适当增加原线圈a的匝数C.换一个电阻更小的灯泡D.将线圈a改接在学生电源直流输出端2.在家庭电路中,为了安全,一般在电能表后面的电路中安装一个漏电保护器,如图所示。当漏电保护器的ef两端没有电压时,脱扣开关S能始终保持接通;当ef两端一旦有电压时,脱扣开关立即会自动断开,以起到保护作用。关于这个电路的工作原理,下列说法中正确的是()A.当站在绝缘物上的人双手分别接触b和d线时,脱扣开关会自动断开B.当用户家的电流超过一定值时,脱扣开关会自动断开C.当火线和零线之间电压太高时,脱扣开关会自动断开D.当站在地面上的人触及b线时,脱扣开关会自动断开3.一含有理想变压器的电路如图所示,图中电阻R1、R2和R3的阻值分别为3Ω、1Ω和4Ω,为理想交流电流表,U为正弦交流电压源,输出电压的有效值恒定。当开关S断开时,电流表的示数为I;当S闭合时,电流表的示数为4I。该变压器原、副线圈匝数比为()A.2B.3C.4D.54.三峡水利枢纽工程是长江流域治理开发的关键工程,建成后将是中国规模最大的水利工程,枢纽控制流域面积1×106km2,占长江流域面积的56%,坝址处年平均水流量Q=4.51×1011m3。水利枢纽的主要任务包括防洪、发电、航运三方面,在发电方面,三峡电站安装水轮发电机组26台,总装机容量(26台发电机组同时工作时的总发电功率)P=1.82×107kW,年平...
