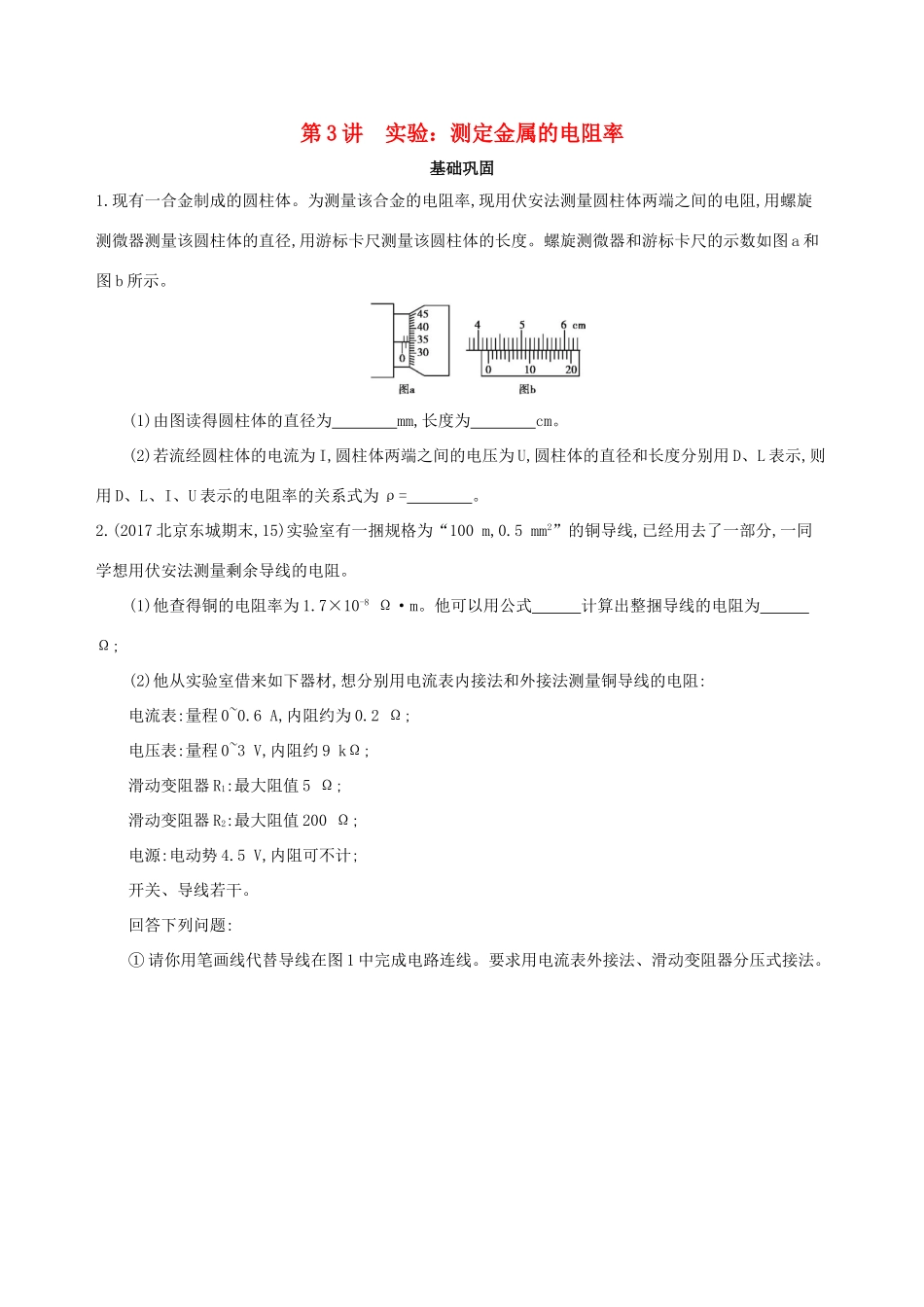

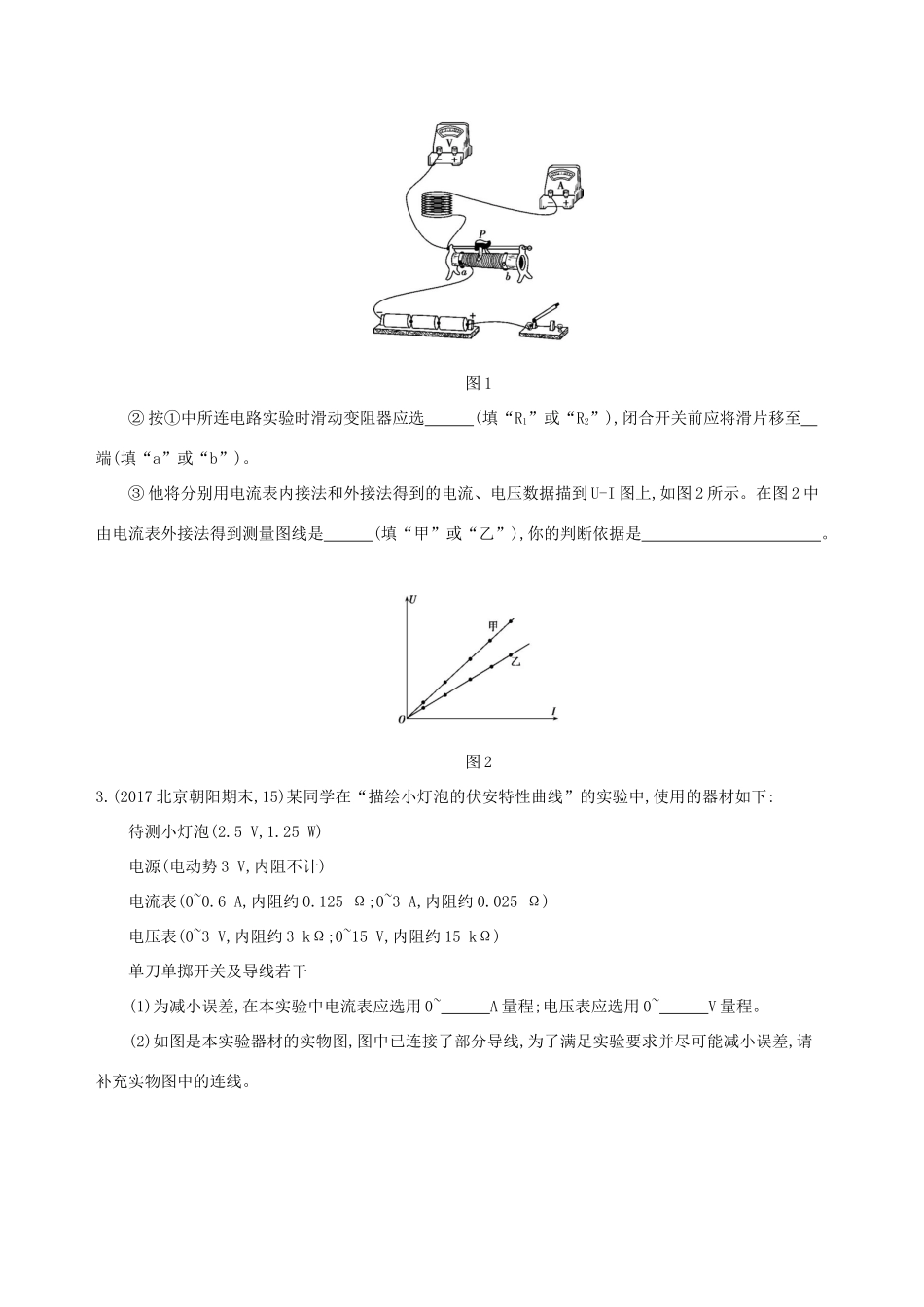

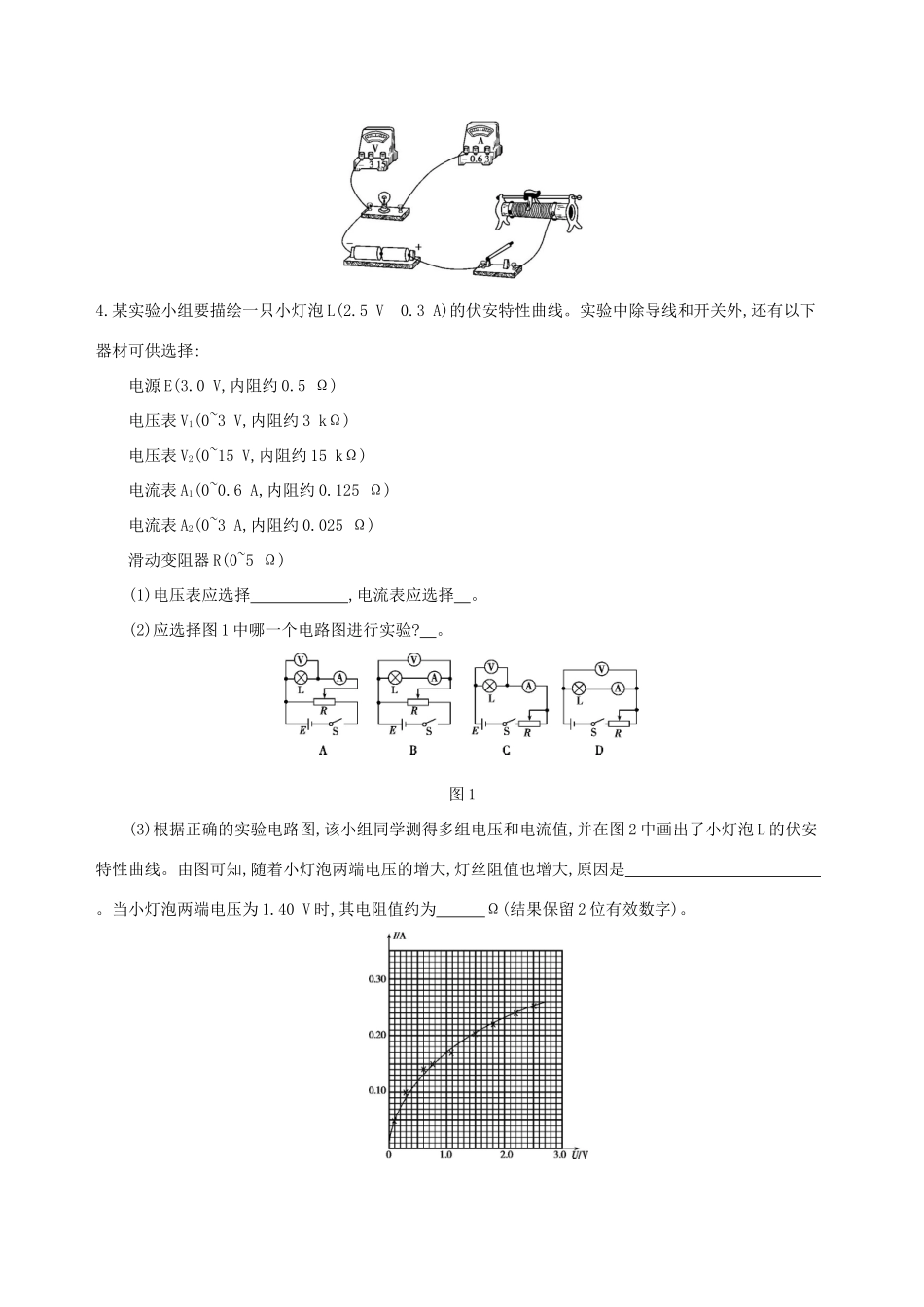

第3讲实验：测定金属的电阻率基础巩固1.现有一合金制成的圆柱体。为测量该合金的电阻率,现用伏安法测量圆柱体两端之间的电阻,用螺旋测微器测量该圆柱体的直径,用游标卡尺测量该圆柱体的长度。螺旋测微器和游标卡尺的示数如图a和图b所示。(1)由图读得圆柱体的直径为mm,长度为cm。(2)若流经圆柱体的电流为I,圆柱体两端之间的电压为U,圆柱体的直径和长度分别用D、L表示,则用D、L、I、U表示的电阻率的关系式为ρ=。2.(2017北京东城期末,15)实验室有一捆规格为“100m,0.5mm2”的铜导线,已经用去了一部分,一同学想用伏安法测量剩余导线的电阻。(1)他查得铜的电阻率为1.7×10-8Ω·m。他可以用公式计算出整捆导线的电阻为Ω;(2)他从实验室借来如下器材,想分别用电流表内接法和外接法测量铜导线的电阻:电流表:量程0~0.6A,内阻约为0.2Ω;电压表:量程0~3V,内阻约9kΩ;滑动变阻器R1:最大阻值5Ω;滑动变阻器R2:最大阻值200Ω;电源:电动势4.5V,内阻可不计;开关、导线若干。回答下列问题:①请你用笔画线代替导线在图1中完成电路连线。要求用电流表外接法、滑动变阻器分压式接法。图1②按①中所连电路实验时滑动变阻器应选(填“R1”或“R2”),闭合开关前应将滑片移至端(填“a”或“b”)。③他将分别用电流表内接法和外接法得到的电流、电压数据描到U-I图上,如图2所示。在图2中由电流表外接法得到测量图线是(填“甲”或“乙”),你的判断依据是。图23.(2017北京朝阳期末,15)某同学在“描绘小灯泡的伏安特性曲线”的实验中,使用的器材如下:待测小灯泡(2.5V,1.25W)电源(电动势3V,内阻不计)电流表(0~0.6A,内阻约0.125Ω;0~3A,内阻约0.025Ω)电压表(0~3V,内阻约3kΩ;0~15V,内阻约15kΩ)单刀单掷开关及导线若干(1)为减小误差,在本实验中电流表应选用0~A量程;电压表应选用0~V量程。(2)如图是本实验器材的实物图,图中已连接了部分导线,为了满足实验要求并尽可能减小误差,请补充实物图中的连线。4.某实验小组要描绘一只小灯泡L(2.5V0.3A)的伏安特性曲线。实验中除导线和开关外,还有以下器材可供选择:电源E(3.0V,内阻约0.5Ω)电压表V1(0~3V,内阻约3kΩ)电压表V2(0~15V,内阻约15kΩ)电流表A1(0~0.6A,内阻约0.125Ω)电流表A2(0~3A,内阻约0.025Ω)滑动变阻器R(0~5Ω)(1)电压表应选择,电流表应选择。(2)应选择图1中哪一个电路图进行实验?。图1(3)根据正确的实验电路图,该小组同学测得多组电压和电流值,并在图2中画出了小灯泡L的伏安特性曲线。由图可知,随着小灯泡两端电压的增大,灯丝阻值也增大,原因是。当小灯泡两端电压为1.40V时,其电阻值约为Ω(结果保留2位有效数字)。图2(4)若将如图3所示的交变电压直接加在这个小灯泡L的两端,则小灯泡的电功率约为W(结果保留1位有效数字)。(5)将小灯泡L接入图4所示电路,通过实验采集数据,得到了电压表示数U随电流表示数I变化的图像,图5中能正确反映U-I关系的是。图5综合提能1.(2017北京丰台一模,19)某同学想要描绘标有“2.5V,0.3A”字样的小灯泡的伏安特性曲线,要求测量数据尽量精确,绘制曲线完整。实验室提供的器材除了开关、导线外,还有电压表(0~3V,内阻约3kΩ)、电流表(0~0.6A,内阻约0.1Ω)、滑动变阻器R(0~10Ω,额定电流1A)、滑动变阻器R'(0~100Ω,额定电流1A)。图甲是该同学实验中的实物连线图,图乙是测得数据后绘出的小灯泡的伏安特性曲线。下列选项中说法正确的是()图甲图乙A.图甲中的滑动变阻器选择R'调节效果较好B.为了减小电表内阻带来的误差,图甲中导线①应该连接b处C.为了满足实验数据的测量要求,图甲中导线②应该连接d处D.由图乙可知,拐点两侧区域小灯泡阻值分别恒定,但两定值不等2.(2017北京西城二模,21)(1)用10分度的游标卡尺测量小球的直径,测量的示数如图1所示,读出小球直径d的值为mm。图1(2)某同学在做“描绘小灯泡的伏安特性曲线”的实验时,用标有“2.5V,0.3A”的小灯泡,采用如图2所示的电路进行实验。图2图3①他选择了学生电源、电流表和电压表。现有两个滑动变阻器R1(0~10Ω)和R2(0~1kΩ),实验中应选用的滑动变阻器是。②请根据图2所示的电路,在图3中进行实物连线。图4③如图4是该同学根据实验数据描绘出的伏安特性曲线。从图线可以得出小灯泡灯丝的电...
