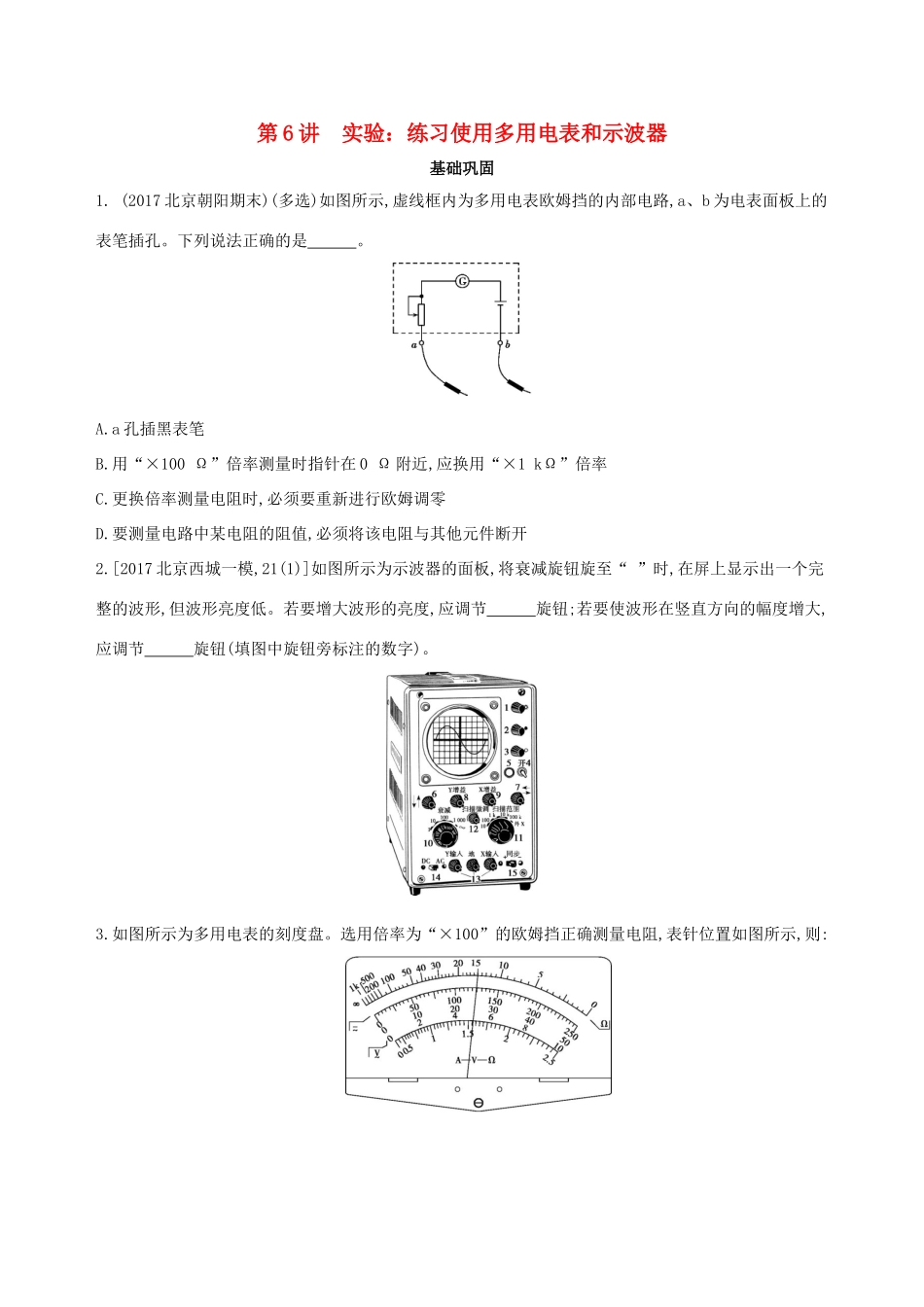

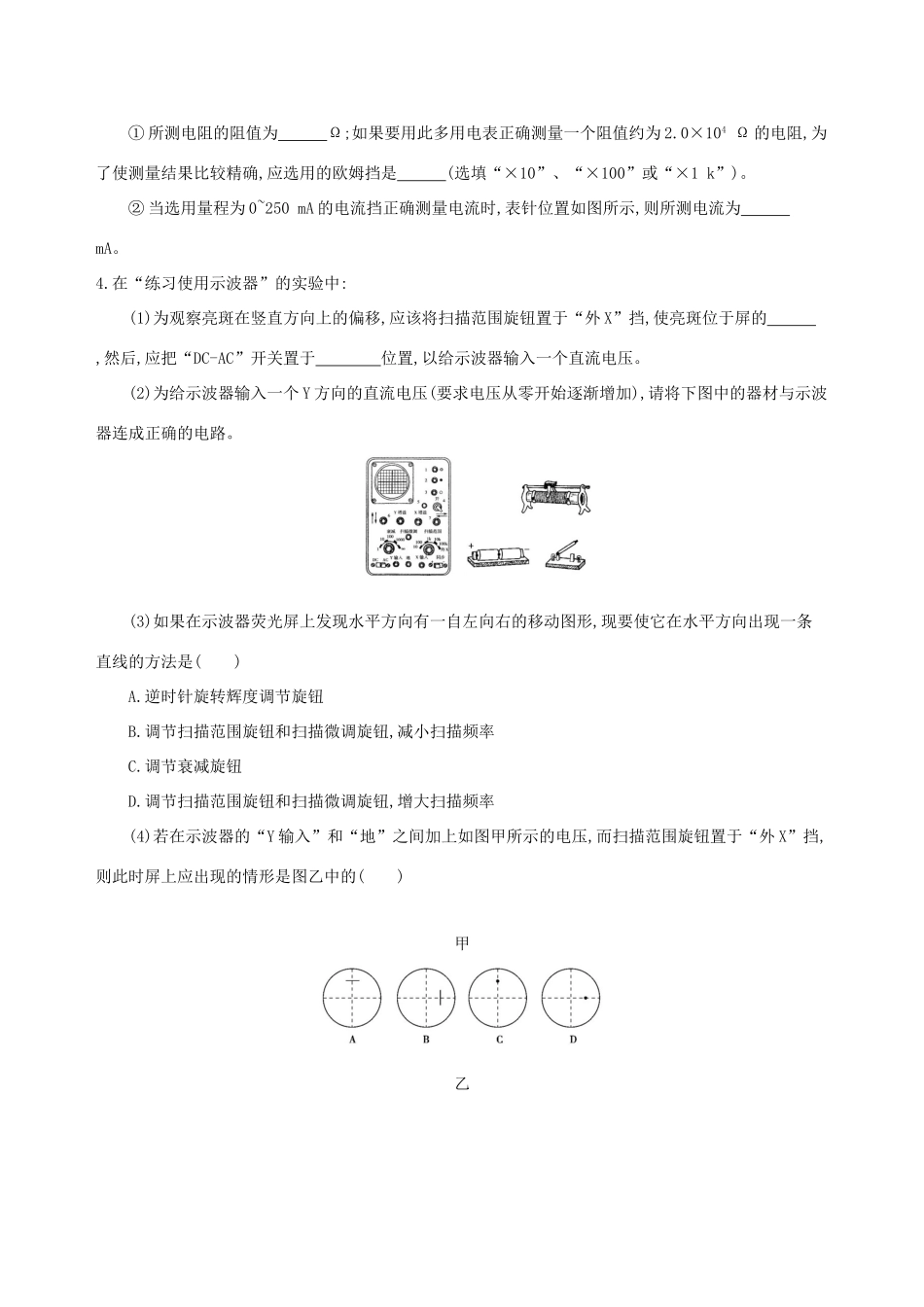

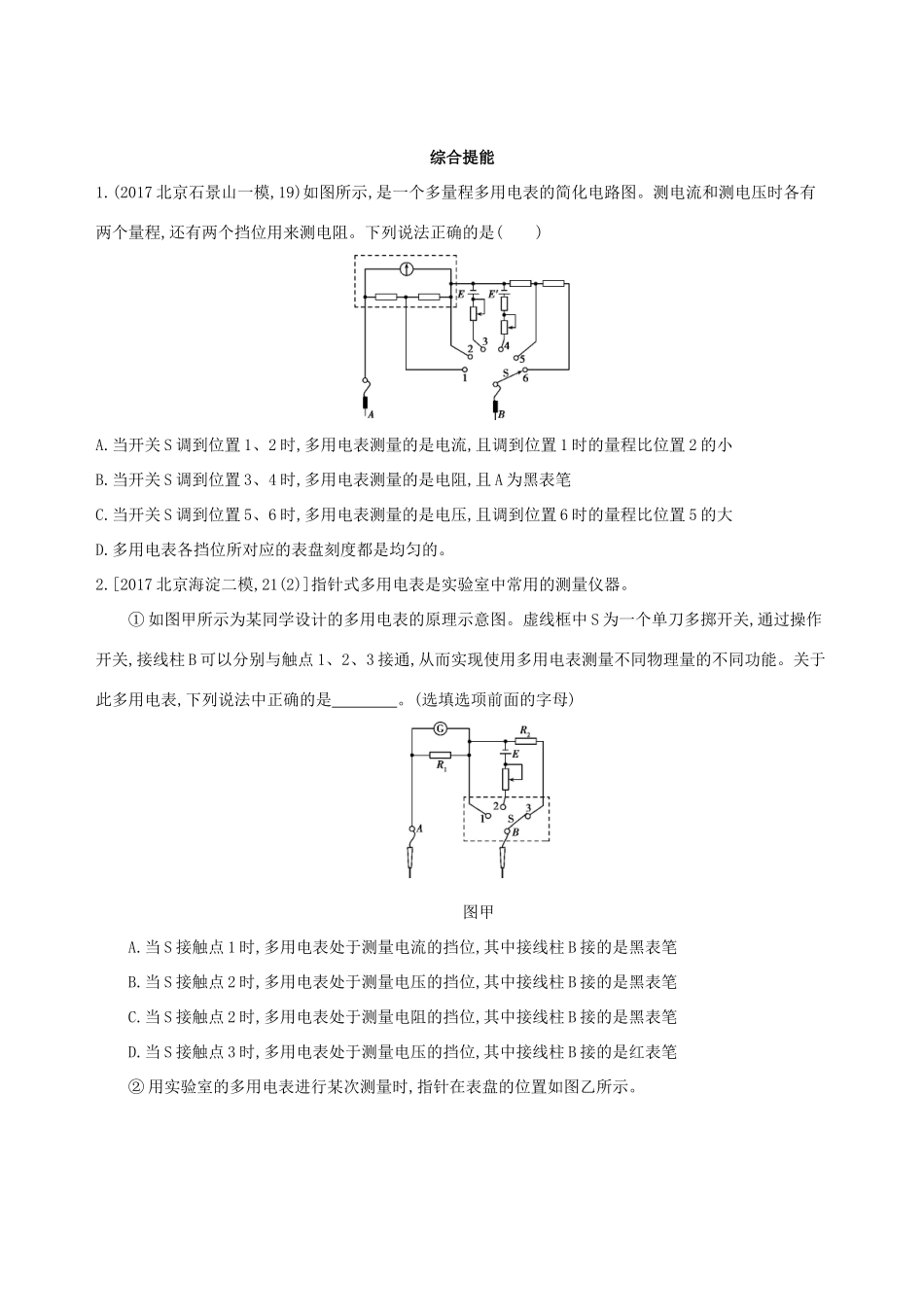

第6讲实验：练习使用多用电表和示波器基础巩固1.(2017北京朝阳期末)(多选)如图所示,虚线框内为多用电表欧姆挡的内部电路,a、b为电表面板上的表笔插孔。下列说法正确的是。A.a孔插黑表笔B.用“×100Ω”倍率测量时指针在0Ω附近,应换用“×1kΩ”倍率C.更换倍率测量电阻时,必须要重新进行欧姆调零D.要测量电路中某电阻的阻值,必须将该电阻与其他元件断开2.[2017北京西城一模,21(1)]如图所示为示波器的面板,将衰减旋钮旋至“”时,在屏上显示出一个完整的波形,但波形亮度低。若要增大波形的亮度,应调节旋钮;若要使波形在竖直方向的幅度增大,应调节旋钮(填图中旋钮旁标注的数字)。3.如图所示为多用电表的刻度盘。选用倍率为“×100”的欧姆挡正确测量电阻,表针位置如图所示,则:①所测电阻的阻值为Ω;如果要用此多用电表正确测量一个阻值约为2.0×104Ω的电阻,为了使测量结果比较精确,应选用的欧姆挡是(选填“×10”、“×100”或“×1k”)。②当选用量程为0~250mA的电流挡正确测量电流时,表针位置如图所示,则所测电流为mA。4.在“练习使用示波器”的实验中:(1)为观察亮斑在竖直方向上的偏移,应该将扫描范围旋钮置于“外X”挡,使亮斑位于屏的,然后,应把“DC-AC”开关置于位置,以给示波器输入一个直流电压。(2)为给示波器输入一个Y方向的直流电压(要求电压从零开始逐渐增加),请将下图中的器材与示波器连成正确的电路。(3)如果在示波器荧光屏上发现水平方向有一自左向右的移动图形,现要使它在水平方向出现一条直线的方法是()A.逆时针旋转辉度调节旋钮B.调节扫描范围旋钮和扫描微调旋钮,减小扫描频率C.调节衰减旋钮D.调节扫描范围旋钮和扫描微调旋钮,增大扫描频率(4)若在示波器的“Y输入”和“地”之间加上如图甲所示的电压,而扫描范围旋钮置于“外X”挡,则此时屏上应出现的情形是图乙中的()甲乙综合提能1.(2017北京石景山一模,19)如图所示,是一个多量程多用电表的简化电路图。测电流和测电压时各有两个量程,还有两个挡位用来测电阻。下列说法正确的是()A.当开关S调到位置1、2时,多用电表测量的是电流,且调到位置1时的量程比位置2的小B.当开关S调到位置3、4时,多用电表测量的是电阻,且A为黑表笔C.当开关S调到位置5、6时,多用电表测量的是电压,且调到位置6时的量程比位置5的大D.多用电表各挡位所对应的表盘刻度都是均匀的。2.[2017北京海淀二模,21(2)]指针式多用电表是实验室中常用的测量仪器。①如图甲所示为某同学设计的多用电表的原理示意图。虚线框中S为一个单刀多掷开关,通过操作开关,接线柱B可以分别与触点1、2、3接通,从而实现使用多用电表测量不同物理量的不同功能。关于此多用电表,下列说法中正确的是。(选填选项前面的字母)图甲A.当S接触点1时,多用电表处于测量电流的挡位,其中接线柱B接的是黑表笔B.当S接触点2时,多用电表处于测量电压的挡位,其中接线柱B接的是黑表笔C.当S接触点2时,多用电表处于测量电阻的挡位,其中接线柱B接的是黑表笔D.当S接触点3时,多用电表处于测量电压的挡位,其中接线柱B接的是红表笔②用实验室的多用电表进行某次测量时,指针在表盘的位置如图乙所示。图乙A.若所选挡位为直流50mA挡,则示数为mA。B.若所选挡位为电阻×10Ω挡,则示数为Ω。③用表盘为图乙所示的多用电表正确测量了一个约15Ω的电阻后,需要继续测量一个阻值约2kΩ的电阻。在用红、黑表笔接触这个电阻两端之前,请选择以下必须的步骤,并按操作顺序逐一写出步骤的序号:。A.将红表笔和黑表笔接触B.把选择开关旋转到“×100”位置C.把选择开关旋转到“×1k”位置D.调节欧姆调零旋钮使表针指向欧姆零点④某小组同学们发现欧姆表的表盘刻线不均匀,分析在同一个挡位下通过待测电阻的电流I和它的阻值Rx关系,他们分别画出了如图所示的几种图像,其中可能正确的是。答案精解精析基础巩固1.ACD由图示可以知道,a插孔与内置电源正极相连,则a孔应插黑表笔,A选项正确;用×100Ω倍率测量时,若指针指在0Ω附近,说明指针偏转角度太大,所选倍率太大,应换小倍率,用×10Ω倍率测量,B选项错误;每次换倍率后测电阻前需要重新进行欧姆调零,C选项正确;使用多用电表测某电阻的阻值,必须将该电阻与其他元件断开,如果电阻与其...
