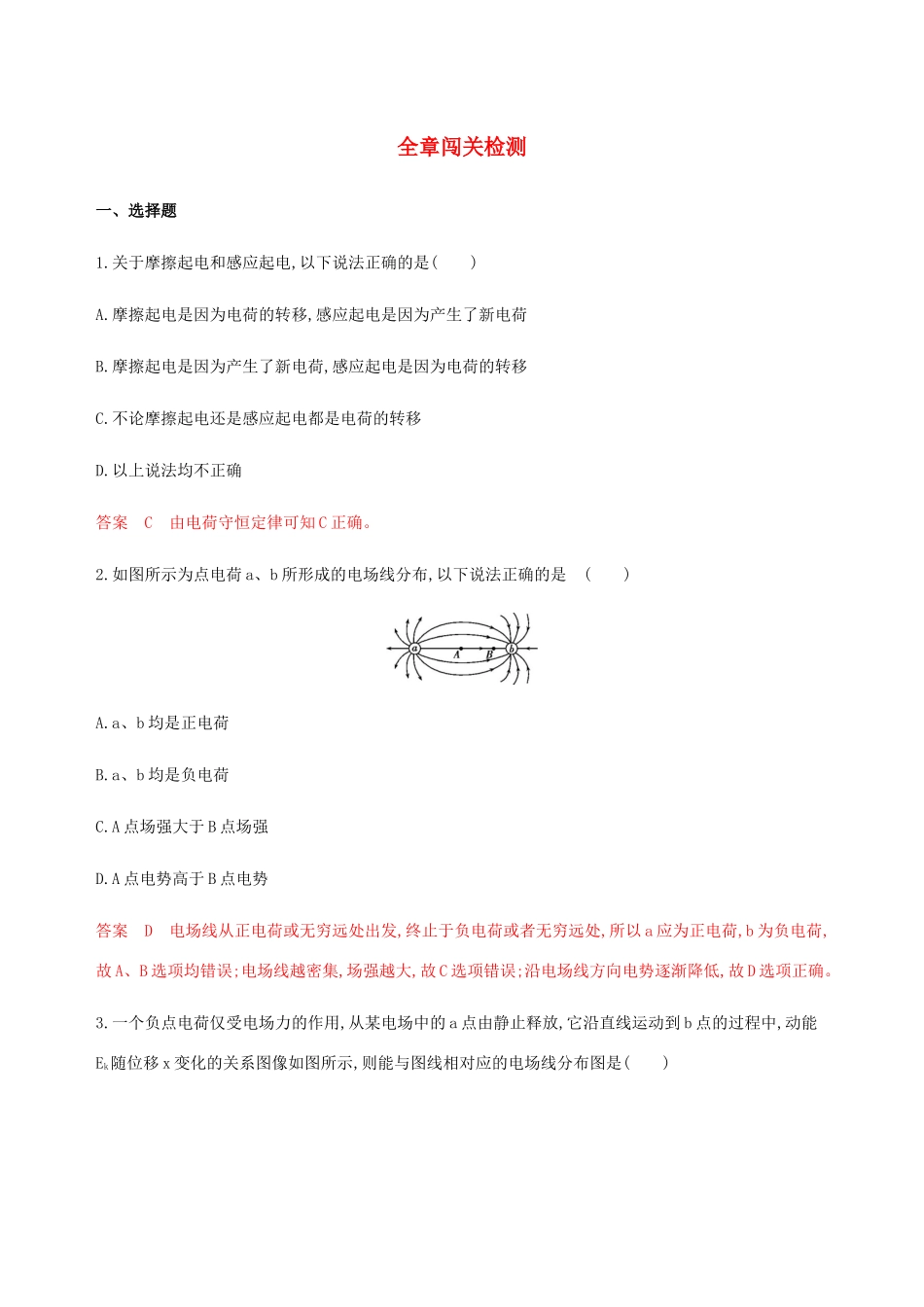

全章闯关检测一、选择题1.关于摩擦起电和感应起电,以下说法正确的是()A.摩擦起电是因为电荷的转移,感应起电是因为产生了新电荷B.摩擦起电是因为产生了新电荷,感应起电是因为电荷的转移C.不论摩擦起电还是感应起电都是电荷的转移D.以上说法均不正确答案C由电荷守恒定律可知C正确。2.如图所示为点电荷a、b所形成的电场线分布,以下说法正确的是()A.a、b均是正电荷B.a、b均是负电荷C.A点场强大于B点场强D.A点电势高于B点电势答案D电场线从正电荷或无穷远处出发,终止于负电荷或者无穷远处,所以a应为正电荷,b为负电荷,故A、B选项均错误;电场线越密集,场强越大,故C选项错误;沿电场线方向电势逐渐降低,故D选项正确。3.一个负点电荷仅受电场力的作用,从某电场中的a点由静止释放,它沿直线运动到b点的过程中,动能Ek随位移x变化的关系图像如图所示,则能与图线相对应的电场线分布图是()答案B由图知电荷的动能与位移成正比,所以电场是匀强电场,且电场力做正功,故B符合题意。4.一个带正电的点电荷以一定的初速度v0(v0≠0),沿着垂直于匀强电场的方向射入电场,则其可能的运动轨迹应该是下图中的()答案B点电荷垂直于电场方向进入电场时,电场力垂直于其初速度方向,点电荷做类平抛运动,选B。5.在匀强电场中有一平行四边形ABCD,已知A、B、C三点的电势分别为φA=10V、φB=8V、φC=2V,则D点的电势为()A.8VB.6VC.4VD.1V答案C由于电场是匀强电场,则UAB=UDC,φA-φB=φD-φC,得φD=4V,C选项正确。6.某示波器在XX'、YY'不加偏转电压时光斑位于屏幕中心,现给其加如图所示偏转电压,则在光屏上将会看到下列哪个图形(选项图为荧光屏,虚线为光屏坐标)()答案D加偏转电压后,由y=12eUmdt2=eUl22mdv02∝U,知电子在水平方向上的落点匀速移动,竖直方向上的位移恒定,则可知D正确。7.如图所示,充电后和电源断开的水平放置的平行板电容器,上板带负电,下板带正电,带电小球以速度v0水平射入电场,且沿下板边缘飞出。若下板不动,将上板上移一小段距离,小球仍以相同的速度v0从原处飞入,则带电小球()A.将打在下板中央B.仍沿原轨迹由下板边缘飞出C.不发生偏转,沿直线运动D.由于板间距离变大,小球离开电场时速度将变小答案B将电容器上板上移一小段距离,电容器带电荷量不变,由公式E=Ud=QCd=4kπQεrS可知,电容器产生的电场的场强不变,以相同速度入射的小球将仍沿原轨迹运动。上板移动时,小球沿原轨迹由下板边缘飞出,此时小球合力做功不变,离开电场时的速度大小将不变。8.(2017西城二模)某静电场的电场线分布如图所示,P、Q为该电场中的两点。下列说法正确的是()A.P点场强大于Q点场强B.P点电势低于Q点电势C.将电子从P点移动到Q点,电场力做正功D.将电子从P点移动到Q点,其电势能增大答案D电场线的疏密代表场强的强弱,由图知EQ>EP,沿电场线电势降低,φP>φQ,A、B错误;将电子从P点移动到Q点,电场力做负功,电势能增大,C错误,D正确。9.某电容式话筒的原理示意图如图所示,E为电源,R为电阻,薄片P和Q为两金属极板。对着话筒说话时,P振动而Q可视为不动。在P、Q间距增大过程中()A.P、Q构成的电容器的电容增大B.P上电荷量保持不变C.M点的电势比N点的低D.M点的电势比N点的高答案D由C=εrS4πkd可知P、Q间距离d增大时电容C减小,A项错误;电容器P、Q两端电压不变,由C=QU知,电容减小将放电,电荷量减小,故B项也错;放电时电流从M点经R到N点,说明M点电势高于N点电势,所以C项错误,D项正确。二、非选择题10.如图所示,一质量为m=1.0×10-2kg,带电荷量为q=1.0×10-6C的小球,用绝缘细线悬挂在水平向右的匀强电场中,假设电场足够大,静止时悬线向左与竖直方向成θ=60°角。小球在运动过程中电荷量保持不变,重力加速度g=10m/s2。(结果保留2位有效数字)(1)画出小球受力图并判断小球带何种电荷;(2)求电场强度E;(3)若在某时刻将细线突然剪断,求经过1s时小球的速度v。答案(1)见解析(2)1.7×105N/C(3)20m/s与竖直方向夹角为60°斜向左下方解析(1)受力如图,小球带负电(2)小球所受电场力F=qE由平衡条件得F=mgtanθ解得电场强度E=1.7×105N/C(3)剪断细线后小球做初速度为0的匀加速直线运动小球所受合外力F合=mg/cosθ由牛顿第二定律有F合=ma由运动学公式v=at解得小球的速度v=2...
