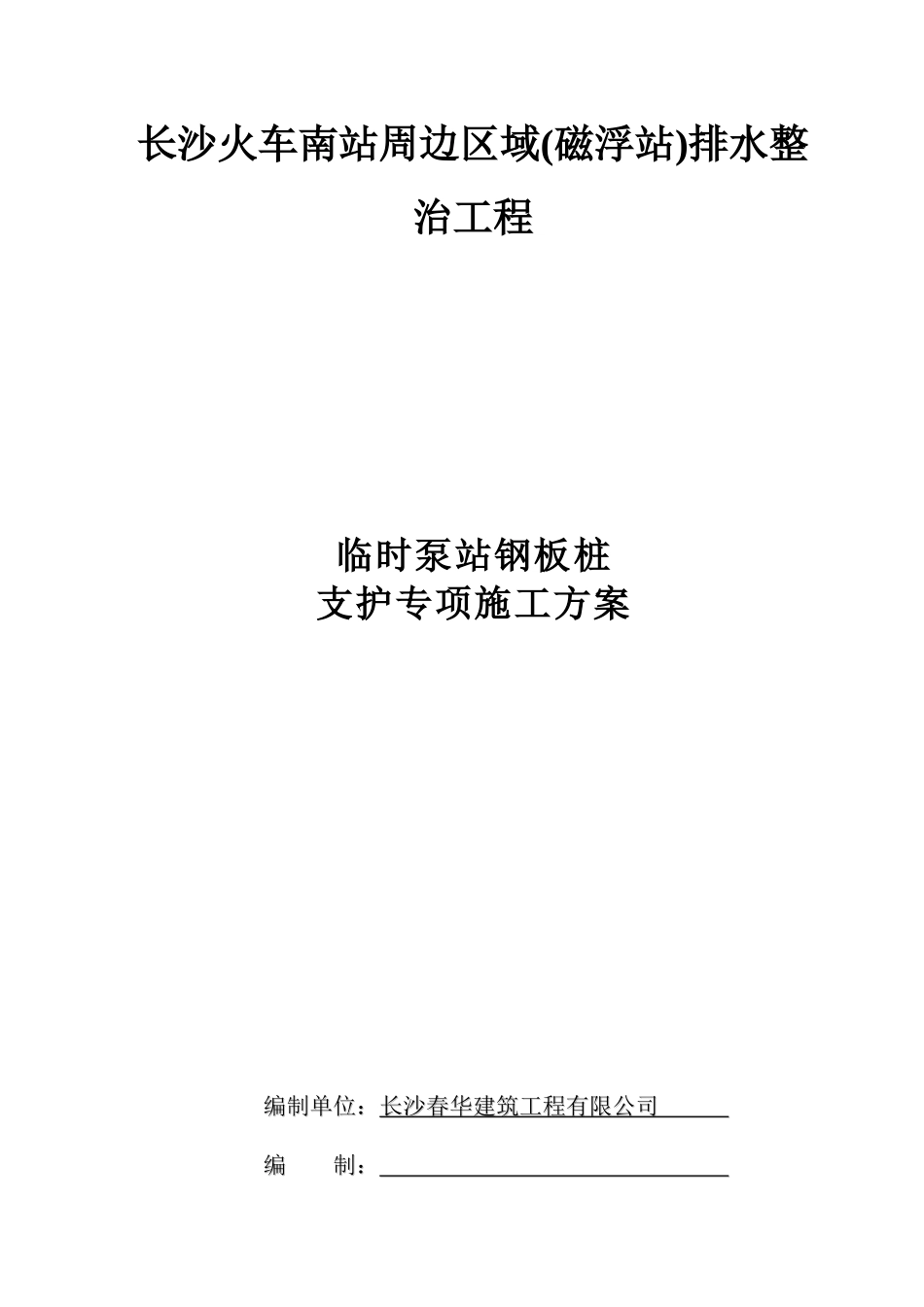

长沙火车南站周边区域(磁浮站)排水整治工程临时泵站钢板桩支护专项施工方案编制单位：编制单位：长沙春华建筑工程有限公司长沙春华建筑工程有限公司编制：编制：审核：审核：批准：批准：目录第一节编制依据.................................................................................................1第二节工程概况................................................................................................1第三节钢板桩支护设计及施工要点................................................................2第四节施工组织方案.......................................................................................4第五节基坑监测措施....................................................................................20第六节质量保证措施.......................................................................................22第七节安全施工措施......................................................................................23第八节文明施工措施.....................................................................................26第一节编制依据1、行业标准《建筑桩基技术规范》(JGJ94-94)；2、行业标准《建筑基坑支护技术规程》(JGJ120－99)；3、国家标准《钢结构工程施工质量验收规范》（GB50205-2001）；4、长沙火车南站周边区域（磁浮站）排水整治工程设计图纸第二节工程概况1、本项目临时泵站为地下构筑物，顶板面标高32.3m，地面标高32m，底板面标高28m，长度尺寸4.7m，宽度尺寸3.7m，底板厚0.5m，垫层厚0.15m，池壁厚0.35m。2、由结构图可知地面标高32m，低于泵站顶板面标高0.3m，则开挖深度为4.75m；临时泵站南侧为磁浮站及消防池，北侧为支路二，东侧为机电值班室进出通道，西侧为武广南站停车场，受场地限制开挖平面尺寸在临时泵站结构尺寸的基础上每边加0.3m，即基坑长度5.3m，基坑宽度4.3m。该尺寸无法满足外模安装，我部采用砖胎模代替外模。3、泵站结构为现浇混凝土，混凝土强度等级为C30防水混凝土，抗渗等级为P6。第三节钢板桩支护设计及施工要点1、钢板桩支护设计(1)、临时泵站基坑较深，受现场条件限制无法放坡开挖，考虑到减小对已建建筑物的影响，基坑必须采取支护措施，先支护、后开挖。拟采用拉森Ⅳ型钢板桩作为基坑围护体系，桩长9米。(2)、基坑内侧由上至下共设置2层围檩及内支撑，围檩采用热轧宽翼缘H40型钢H型钢，内支撑与角撑采用ø609×8mm。第一层位置为基坑顶往下1m(高出池壁上部施工缝位置20cm)，第二层距第一层2.2m(高出池壁下部施工缝位置20cm)。基坑底部各拐角点设置集水井，然后用水泵将积水排除基坑。2、钢板桩施工要点（1）钢板桩打设：优先采用静力压桩，打设困难时再考滤采用振动沉桩。（2）锁口内应填充油脂等润滑油。遇地下水丰富而难以排除路段，钢板桩组拼时，在锁口内填充防水混合料，其配合比可为黄油：沥青：干锯末：干粘土=2:2:2：1，咬合的锁口再用棉絮、油灰嵌缝严密。（3）桩孔处理：为及时回填桩孔，每拔高1m后暂停引拔，振动几分钟让土孔填实。钢板拔出桩孔后，剩余的空隙应砂填实。（4）基坑开挖①基坑开挖应遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。②基坑周围地面设置临时排水沟，应避免漏水、渗水进入坑内。③基坑开挖过程中应采取措施防止碰撞支护结构、工程桩或扰动基底原状土。④发现异常情况时，应立即停止挖土，并应立即查清原因和采取措施，方能继续挖土。⑤开挖至坑底标高后，坑底应及时满封闭并进行基础施工。⑥开挖至坑底标高后，坑底应及时满封闭并进行基础施工。第四节施工组织方案一、施工工期：（1）钢板桩施工工期：2天，施工时段：22:00-5:00二、项目管理架构：项目经理技术负责人1人施工员安全员电工机长焊工技术工人三、施工机械及设备机械参数机械名称型号数量功率使用部位液压振动锤MIL-20001台安装于挖掘机上打钢板桩履带式单斗挖掘机W-10011台1M3吊液压振动锤汽车式起重机1台30t用于拨钢板桩震动拔桩机1台45KW...
