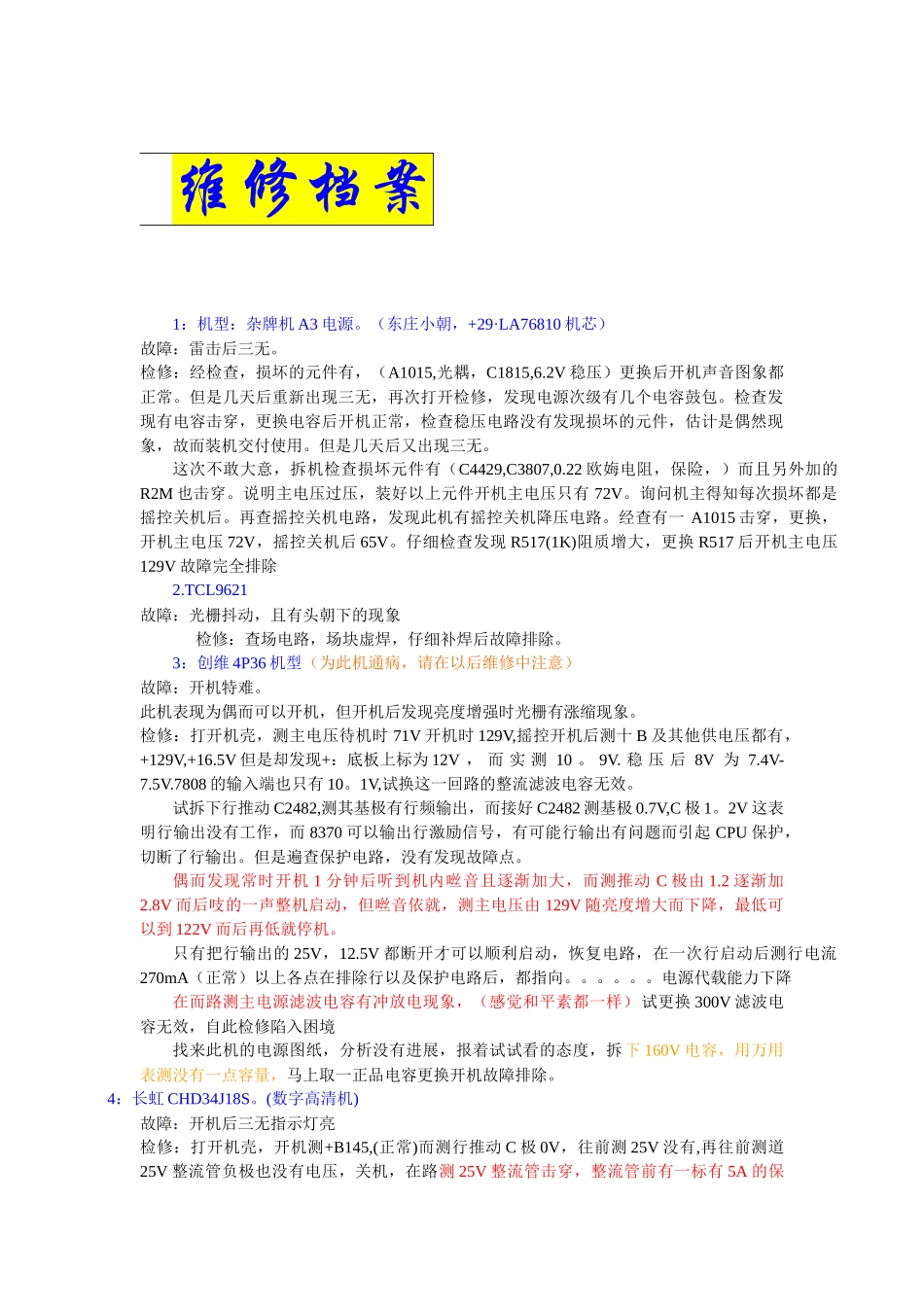

维修档案1：机型：杂牌机A3电源。（东庄小朝，+29·LA76810机芯）故障：雷击后三无。检修：经检查，损坏的元件有，（A1015,光耦，C1815,6.2V稳压）更换后开机声音图象都正常。但是几天后重新出现三无，再次打开检修，发现电源次级有几个电容鼓包。检查发现有电容击穿，更换电容后开机正常，检查稳压电路没有发现损坏的元件，估计是偶然现象，故而装机交付使用。但是几天后又出现三无。这次不敢大意，拆机检查损坏元件有（C4429,C3807,0.22欧娒电阻，保险，）而且另外加的R2M也击穿。说明主电压过压，装好以上元件开机主电压只有72V。询问机主得知每次损坏都是摇控关机后。再查摇控关机电路，发现此机有摇控关机降压电路。经查有一A1015击穿，更换，开机主电压72V，摇控关机后65V。仔细检查发现R517(1K)阻质增大，更换R517后开机主电压129V故障完全排除2.TCL9621故障：光栅抖动，且有头朝下的现象检修：查场电路，场块虚焊，仔细补焊后故障排除。3：创维4P36机型（为此机通病，请在以后维修中注意）故障：开机特难。此机表现为偶而可以开机，但开机后发现亮度增强时光栅有涨缩现象。检修：打开机壳，测主电压待机时71V开机时129V,摇控开机后测十B及其他供电压都有，+129V,+16.5V但是却发现+：底板上标为12V，而实测10。9V.稳压后8V为7.4V-7.5V.7808的输入端也只有10。1V,试换这一回路的整流滤波电容无效。试拆下行推动C2482,测其基极有行频输出，而接好C2482测基极0.7V,C极1。2V这表明行输出没有工作，而8370可以输出行激励信号，有可能行输出有问题而引起CPU保护，切断了行输出。但是遍查保护电路，没有发现故障点。偶而发现常时开机1分钟后听到机内咝音且逐渐加大，而测推动C极由1.2逐渐加2.8V而后吱的一声整机启动，但咝音依就，测主电压由129V随亮度增大而下降，最低可以到122V而后再低就停机。只有把行输出的25V，12.5V都断开才可以顺利启动，恢复电路，在一次行启动后测行电流270mA（正常）以上各点在排除行以及保护电路后，都指向。。。。。。电源代载能力下降在而路测主电源滤波电容有冲放电现象，（感觉和平素都一样）试更换300V滤波电容无效，自此检修陷入困境找来此机的电源图纸，分析没有进展，报着试试看的态度，拆下160V电容，用万用表测没有一点容量，马上取一正品电容更换开机故障排除。4：长虹CHD34J18S。(数字高清机)故障：开机后三无指示灯亮检修：打开机壳，开机测+B145,(正常)而测行推动C极0V，往前测25V没有,再往前测道25V整流管负极也没有电压，关机，在路测25V整流管击穿，整流管前有一标有5A的保险电阻开路。更换后故障排除5：TCL25机。故障：场上部压缩且有回扫线，换态时黑屏时间很（月有六，七秒钟）检修：根据以上现象估计是场电路故障引起的，测场电路TA8445各脚电压，发现8脚21V，而正常应是1.4V，并且升压二极管负极比正极低，而正常应高出0.6V。试更换D301，C307升压元件无效。定判TA8445损怀更换后故障排除6：康佳21寸机（TA7698机）故障:开机后图象扩大，机内有轻微叽音检修：电源部分有很多地方虚焊，补焊后无效，试更换取样电容50V,10UF，开机故障排除7：汇佳板。故障：摇控失灵。检修：打开机壳测接收头供电竟然8V，往前查5.1V稳压管开路，更换后故障排除。8：杂牌机（M2340机芯）故障：收不到台，AV也无信号。检修：开机测M52340各脚电压发现3脚1.2V，而正常应是3.1------7.6V。还有4脚1V,而正常应是2.9-------4.6V。查4脚外围电阻只有267欧姆，用断开法逐步断开4脚外围判定故障在AV------TV转换电路上，其AV------TV转换电路在一块小板上，由D4053构成，查其AV------TV转换控制脚9脚外一标为103的电容漏，电更换后故障排除9：牡丹18机。故障：有时不开机，即使偶而可以开机，开机后不储存模拟量（音量最大，亮度最小）主要是冷开机不正常，而热开机正常。还有一隐蔽故障，不定时出现绿横线干扰，严重时整屏发绿。检修：先检修绿色干扰线，更换绿黑白平衡可调无效，补焊视放相关焊点无效，发现拔下字符线后干扰消失，说明故障在电脑板，绿字跟符线查出一二极管漏电，更换后绿干扰消失。接下来在查不存模拟量故障，试更换存储器M58655无效，...
