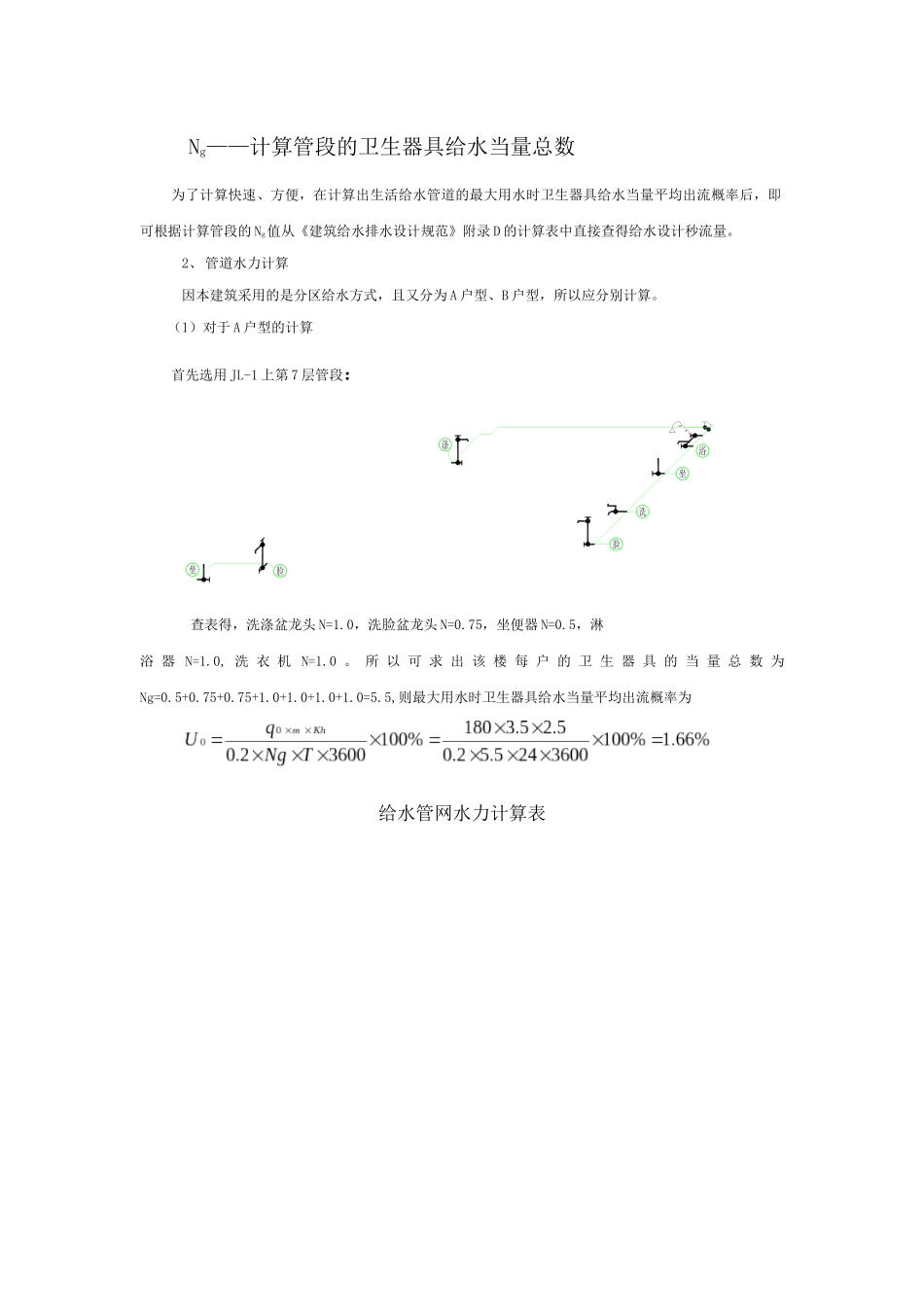

第一章设计说明书1.1给水系统选择给水所需水压H=H1+H2+H3+H4H——给水系统所需的供水压力H1——引入管起点至管网最不利点位置高度所要求的静水压力H2——计算管路的沿程与局部水头损失之和H3——水表的水头损失H4——管网最不利点所需的最低工作压力以上公式应根据给水管道水力计算得出，实际在施工临时用水或估算水压时可参考如下方法：对一般住宅建筑，该建筑的给水水压为：市政管网水压为0.35Mpa，满足使用要求。综上所述，采用室外管网直接给水方式，采用下行上给式。建筑内给水系统由引人管、水表节点、给水管道、配水装置与用水设备和附件组成。1.2室内排水工程系统选择：污水立管采用单立管排水系统排至室外，通气管采用伸顶通气管，排至室外的生活污水需经化粪池处理，再排入市政管网。1.3室内消防工程1.消火栓系统根据规范：建筑为7～9层住宅消防用水量为室内消火栓用水量为5L/S，室外消火栓用水量为20L/S。消火栓布置在明显经常有人出入而且使用方便的地方，其间距不大于25m。消防管道采用枝状单独设置，引入管采用一条。消火栓给水方式：由市政管网直接供水。2.灭火器根据规范，灭火器配置按轻危险级A类火灾。灭火器设置在位置明显和便于取用的地点，且不得影响安全疏散。1.4管道及设备的选择1.给水管道及设备的安装1)给水管道采用无规共聚聚丙烯（PP-R）管材及管件，热熔连接。2)各层给水管采用明装敷设。3)给水管穿楼板和墙设套管。2.排水管道的安装1)排水横管采用PVC-U硬聚氯乙烯管及管件。排水立管采用PVC-U硬聚氯乙烯螺旋管及管件。2)排水管穿楼板和墙设套管。3)排水立管上设检查口，隔层设一个，离地面1m处。3.消防管道及设备安装1)消火栓给水管采用热镀锌钢管，焊接。2)消火栓箱内设DN50mm消火栓一个，DN50mm长25m麻质衬胶水龙带一条，水枪口径为16mm。第二章建筑给水系统计算水源：市政管网。2.1用水量主要是住宅内所需生活用水。1、给水用水定额及时变化系数查规范得，普通住宅二类的最高日生活用水定额为130-300，且用水小时变化系数为2.3-2.8。根据实际情况，我们选用最高日生活用水定额=180，用水小时变化系数取=2.5，每户取人数为3.5人，总人数m=人。2、最高日用水量3、最高日最高时用水量2.2管网水力计算1、设计秒流量用水量计算公式：U——计算管段的卫生器具给水当量同时出流概率Ng——计算管段的卫生器具给水当量总数为了计算快速、方便，在计算出生活给水管道的最大用水时卫生器具给水当量平均出流概率后，即可根据计算管段的Ng值从《建筑给水排水设计规范》附录D的计算表中直接查得给水设计秒流量。2、管道水力计算因本建筑采用的是分区给水方式，且又分为A户型、B户型，所以应分别计算。（1）对于A户型的计算首先选用JL-1上第7层管段：查表得，洗涤盆龙头N=1.0，洗脸盆龙头N=0.75，坐便器N=0.5，淋浴器N=1.0,洗衣机N=1.0。所以可求出该楼每户的卫生器具的当量总数为Ng=0.5+0.75+0.75+1.0+1.0+1.0+1.0=5.5,则最大用水时卫生器具给水当量平均出流概率为给水管网水力计算表根据查表得=0.00777.计算结果见上表压力校核：配水最不利点为洗衣机与市政管网连接点的高差=22.6m，局部压力损失按沿程压力损失的30%计算。则总压力损失为取洗衣机水嘴的出流压力为=50kpa假定水表的压力损失=10kpa则最不利点所需水压为=226+15.561+50+10=301.561kpa350.000kpa满足直接供水的要求。因为JL-2、JL-5与JL-1对称，故JL-2和JL-5的水力计算结果与JL-1相同，JL-4与JL-1相同，故JL-4的水力计算结果与JL-1相同。（2）对于B户型的计算：首先选用JL-3上第7层管段：管段管段长度/m卫生器具数量总当量数NgU(%)q/(L/s)管径/mm流速/(m/s)i/(kPa)Py/kPa洗衣机N=1.0浴盆N=1.0坐便器N=0.5洗涤盆N=1.0洗脸盆N=0.751-21.210.751000.15150.750.5640.6772-31.4111.75760.27200.710.3150.4413-41.41112.25670.30200.790.4220.5914-60.311113.25560.36200.950.5910.1775-67.3111000.20150.990.9406.8627-91.410.751000.15150.750.5640.7908-90.610.51000.10150.500.2750.1656-1019.9111114.25490.42250.640.2064.1009-1030.6111.25900.23200.610.2718.29310-114.0112125.5430.47250.720.25...
