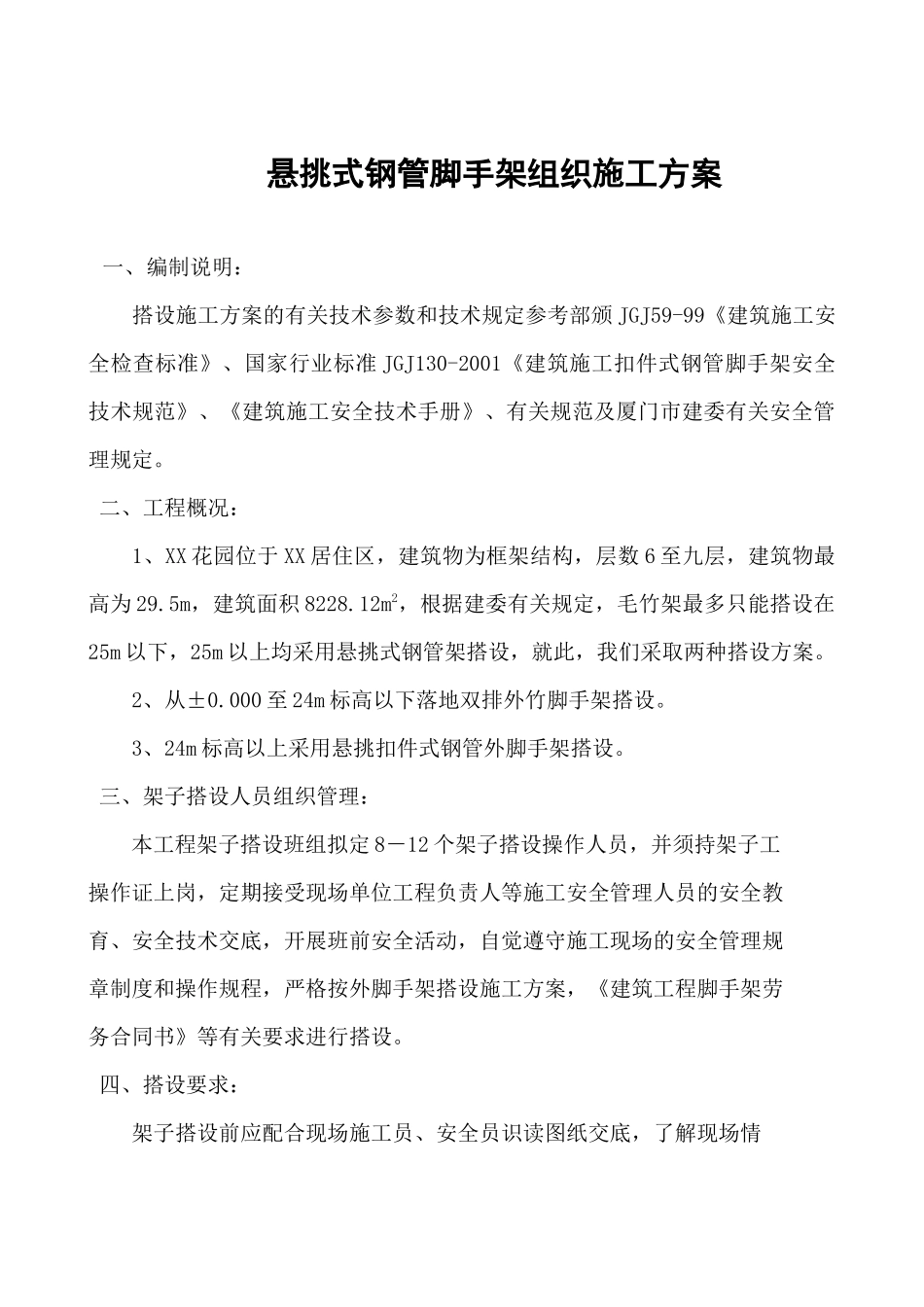

悬挑式钢管脚手架组织施工方案(15页)VIP免费

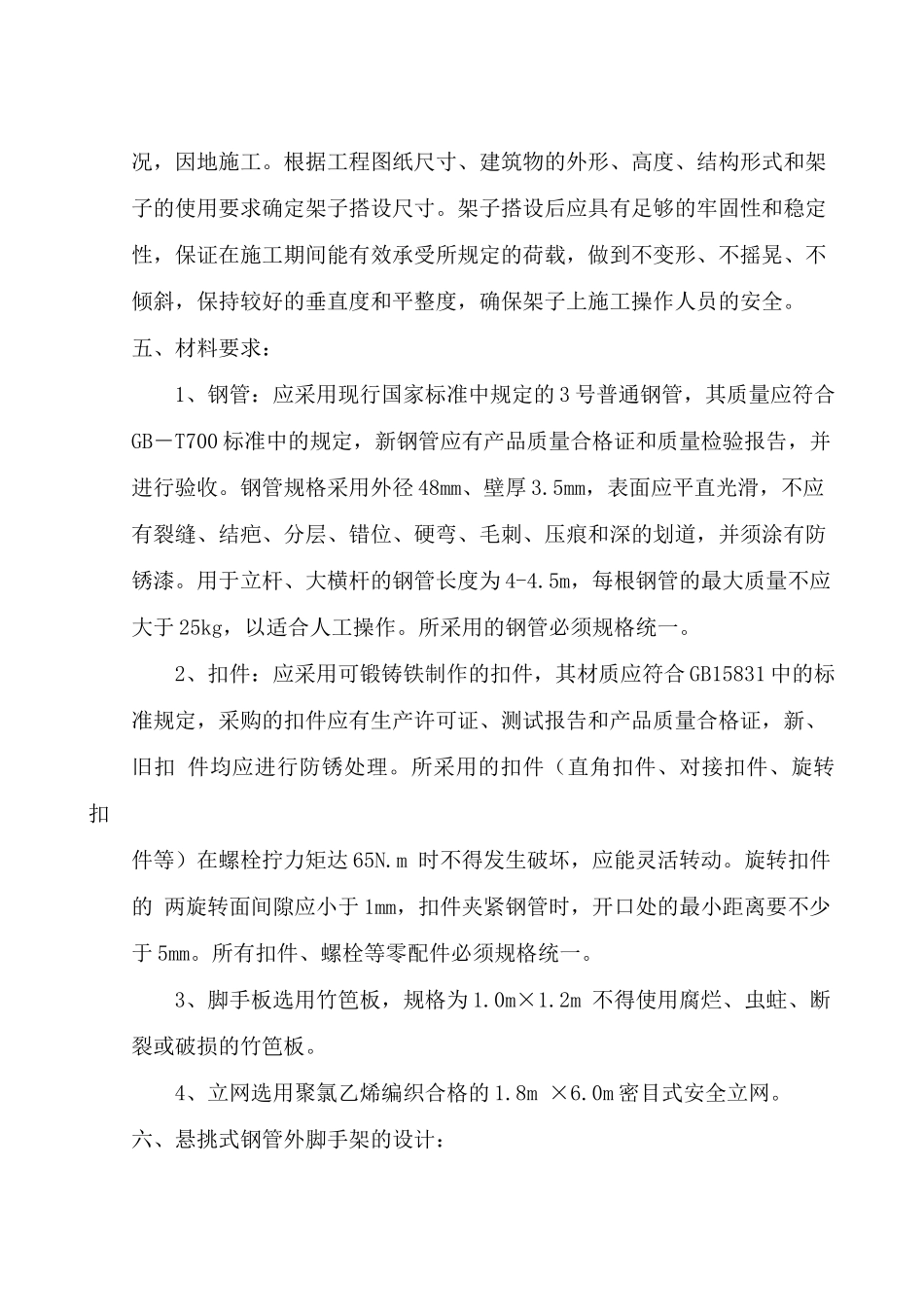

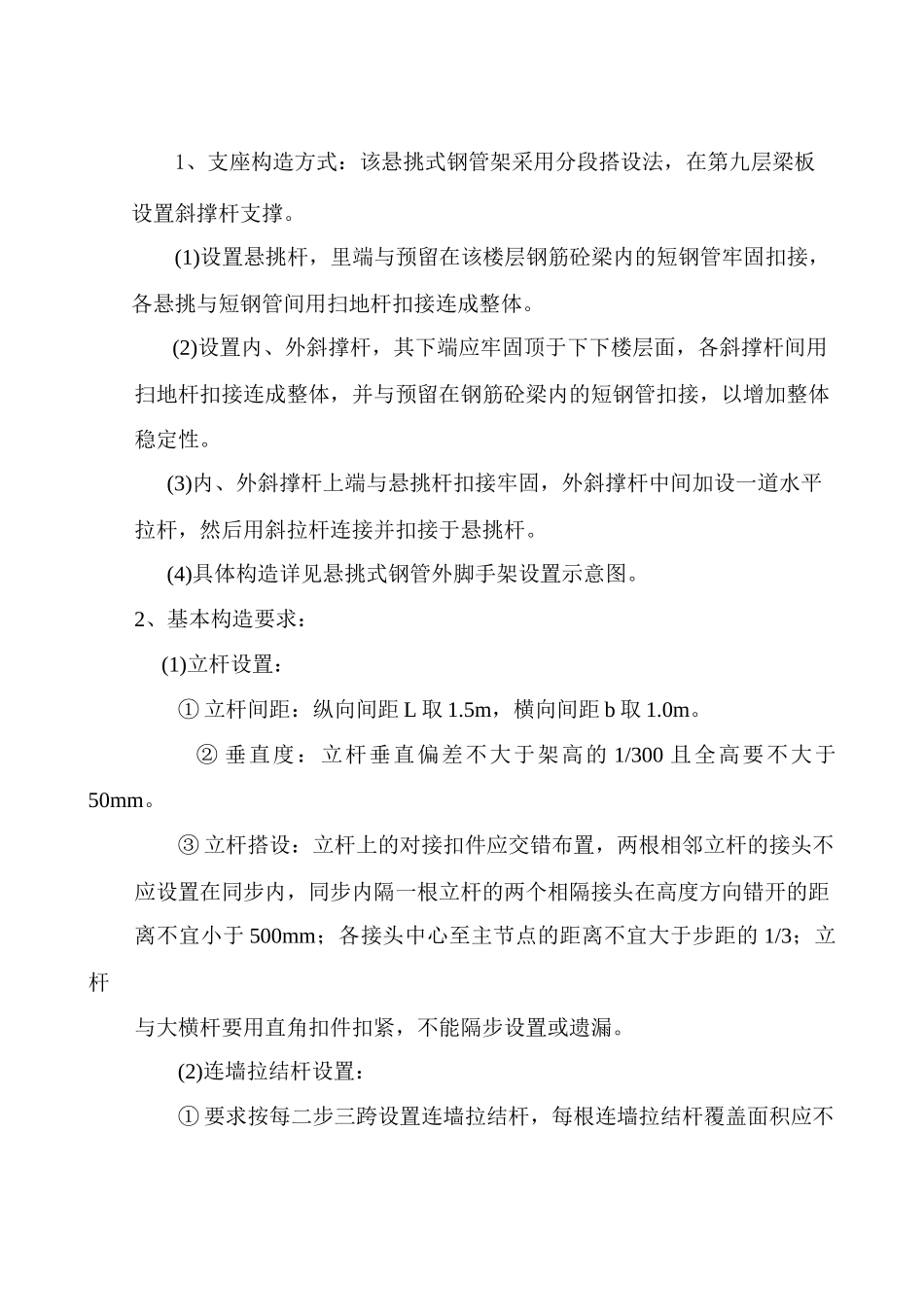

悬挑式钢管脚手架组织施工方案一、编制说明：搭设施工方案的有关技术参数和技术规定参考部颁JGJ59-99《建筑施工安全检查标准》、国家行业标准JGJ130-2001《建筑施工扣件式钢管脚手架安全技术规范》、《建筑施工安全技术手册》、有关规范及厦门市建委有关安全管理规定。二、工程概况：1、XX花园位于XX居住区，建筑物为框架结构，层数6至九层，建筑物最高为29.5m，建筑面积8228.12m2，根据建委有关规定，毛竹架最多只能搭设在25m以下，25m以上均采用悬挑式钢管架搭设，就此，我们采取两种搭设方案。2、从±0.000至24m标高以下落地双排外竹脚手架搭设。3、24m标高以上采用悬挑扣件式钢管外脚手架搭设。三、架子搭设人员组织管理：本工程架子搭设班组拟定8－12个架子搭设操作人员，并须持架子工操作证上岗，定期接受现场单位工程负责人等施工安全管理人员的安全教育、安全技术交底，开展班前安全活动，自觉遵守施工现场的安全管理规章制度和操作规程，严格按外脚手架搭设施工方案，《建筑工程脚手架劳务合同书》等有关要求进行搭设。四、搭设要求：架子搭设前应配合现场施工员、安全员识读图纸交底，了解现场情况，因地施工。根据工程图纸尺寸、建筑物的外形、高度、结构形式和架子的使用要求确定架子搭设尺寸。架子搭设后应具有足够的牢固性和稳定性，保证在施工期间能有效承受所规定的荷载，做到不变形、不摇晃、不倾斜，保持较好的垂直度和平整度，确保架子上施工操作人员的安全。五、材料要求：1、钢管：应采用现行国家标准中规定的3号普通钢管，其质量应符合GB－T700标准中的规定，新钢管应有产品质量合格证和质量检验报告，并进行验收。钢管规格采用外径48mm、壁厚3.5mm，表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，并须涂有防锈漆。用于立杆、大横杆的钢管长度为4-4.5m，每根钢管的最大质量不应大于25kg，以适合人工操作。所采用的钢管必须规格统一。2、扣件：应采用可锻铸铁制作的扣件，其材质应符合GB15831中的标准规定，采购的扣件应有生产许可证、测试报告和产品质量合格证，新、旧扣件均应进行防锈处理。所采用的扣件（直角扣件、对接扣件、旋转扣件等）在螺栓拧力矩达65N.m时不得发生破坏，应能灵活转动。旋转扣件的两旋转面间隙应小于1mm，扣件夹紧钢管时，开口处的最小距离要不少于5mm。所有扣件、螺栓等零配件必须规格统一。3、脚手板选用竹笆板，规格为1.0m×1.2m不得使用腐烂、虫蛀、断裂或破损的竹笆板。4、立网选用聚氯乙烯编织合格的1.8m×6.0m密目式安全立网。六、悬挑式钢管外脚手架的设计：1、支座构造方式：该悬挑式钢管架采用分段搭设法，在第九层梁板设置斜撑杆支撑。(1)设置悬挑杆，里端与预留在该楼层钢筋砼梁内的短钢管牢固扣接，各悬挑与短钢管间用扫地杆扣接连成整体。(2)设置内、外斜撑杆，其下端应牢固顶于下下楼层面，各斜撑杆间用扫地杆扣接连成整体，并与预留在钢筋砼梁内的短钢管扣接，以增加整体稳定性。(3)内、外斜撑杆上端与悬挑杆扣接牢固，外斜撑杆中间加设一道水平拉杆，然后用斜拉杆连接并扣接于悬挑杆。(4)具体构造详见悬挑式钢管外脚手架设置示意图。2、基本构造要求：(1)立杆设置：①立杆间距：纵向间距L取1.5m，横向间距b取1.0m。②垂直度：立杆垂直偏差不大于架高的1/300且全高要不大于50mm。③立杆搭设：立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3；立杆与大横杆要用直角扣件扣紧，不能隔步设置或遗漏。(2)连墙拉结杆设置：①要求按每二步三跨设置连墙拉结杆，每根连墙拉结杆覆盖面积应不大于27m2。根据现场实际，点数要求在竖向间距H取一楼层高2.9m，横向间距L取三立杆跨4.5m布置。②连墙拉结杆必须采用可承受拉力和压力的刚性连墙件与建筑物可靠连接，即在钢筋砼梁内预埋短钢管，并采用短钢管联接扣接于架体。设置时宜靠近立杆主节点，偏离主节点的距离不应大于300mm，采用矩行布置。③在土建施工外墙粉刷时，应加强巡查、维护，使连墙拉结杆不被破坏，...
