小区一卡通管理系统方案VIP免费

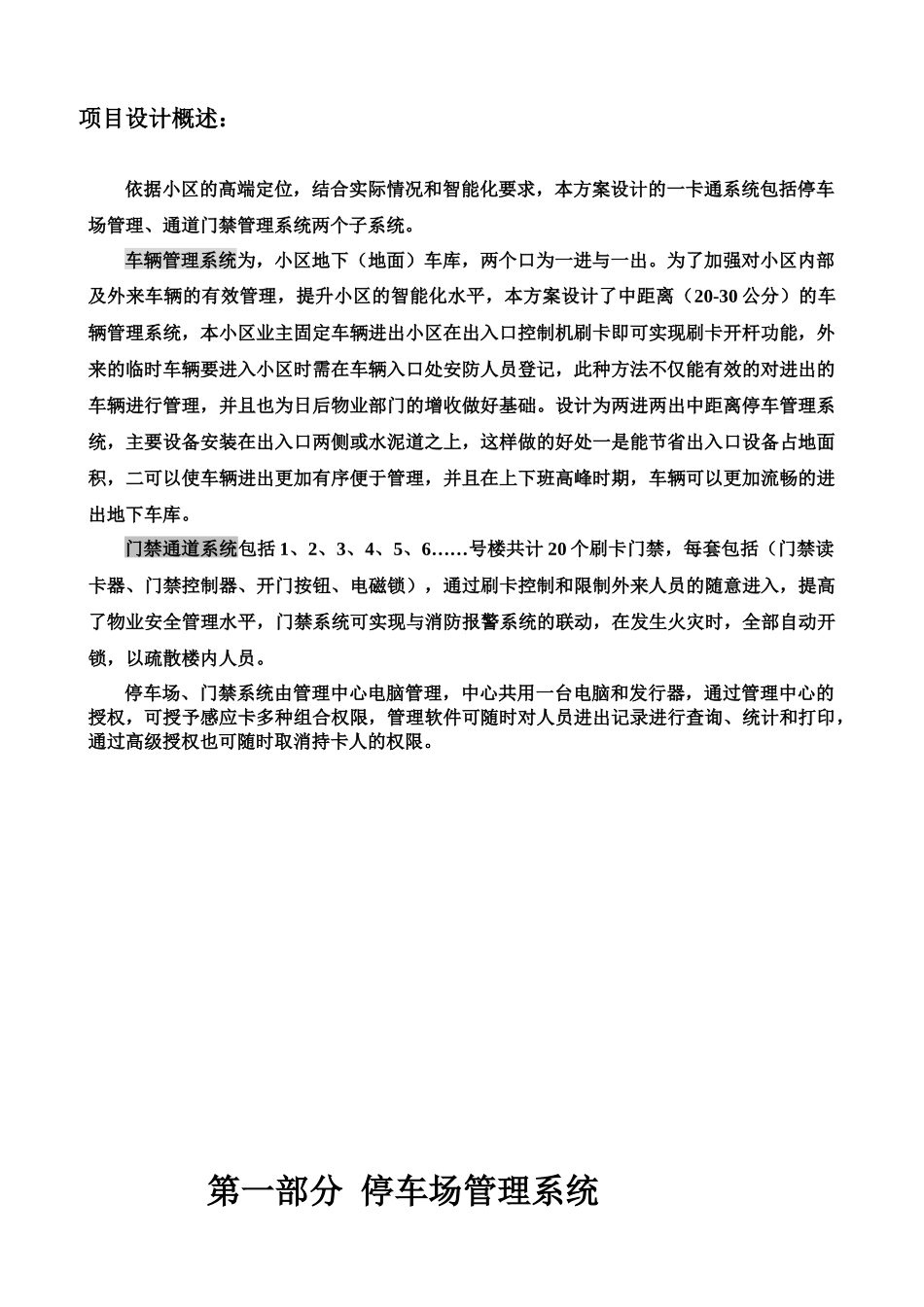

项目设计概述：依据小区的高端定位，结合实际情况和智能化要求，本方案设计的一卡通系统包括停车场管理、通道门禁管理系统两个子系统。车辆管理系统为，小区地下（地面）车库，两个口为一进与一出。为了加强对小区内部及外来车辆的有效管理，提升小区的智能化水平，本方案设计了中距离（20-30公分）的车辆管理系统，本小区业主固定车辆进出小区在出入口控制机刷卡即可实现刷卡开杆功能，外来的临时车辆要进入小区时需在车辆入口处安防人员登记，此种方法不仅能有效的对进出的车辆进行管理，并且也为日后物业部门的增收做好基础。设计为两进两出中距离停车管理系统，主要设备安装在出入口两侧或水泥道之上，这样做的好处一是能节省出入口设备占地面积，二可以使车辆进出更加有序便于管理，并且在上下班高峰时期，车辆可以更加流畅的进出地下车库。门禁通道系统包括1、2、3、4、5、6……号楼共计20个刷卡门禁，每套包括（门禁读卡器、门禁控制器、开门按钮、电磁锁），通过刷卡控制和限制外来人员的随意进入，提高了物业安全管理水平，门禁系统可实现与消防报警系统的联动，在发生火灾时，全部自动开锁，以疏散楼内人员。停车场、门禁系统由管理中心电脑管理，中心共用一台电脑和发行器，通过管理中心的授权，可授予感应卡多种组合权限，管理软件可随时对人员进出记录进行查询、统计和打印，通过高级授权也可随时取消持卡人的权限。第一部分停车场管理系统一、系统设计方案依据1、系统基本功能及特点※感应智能卡具有防水、防磁、防静电、无磨损、高保密度、一卡多用等特点。※智能卡操作刷卡无需接触，操作更为方便。※全中文菜单式操作界面，操作简单、方便。※完善的财务管理功能，自动形成各种报表。※独特的车牌号录入、显示系统，大大提高停车场防盗措施。※车辆入、出全智能逻辑自锁控制系统，严密控制持卡者进、出场的行为符合“一卡一车”的要求。※具有防抬杆、全卸荷、光电控制、带准确平衡系统的高品质挡车道闸。※高可靠性和适应性的数字式车辆检测系统。2、设计目标及原则2.1、目标方便、快捷、准确的统计和满位显示服务功能；车辆保管的安全性功能；经济合理的运营成本；2.2、原则先进成熟的技术和设备，保证系统运作安全、可靠与稳定；完善的管理系统，最大限度防止收费流失；合理布局，提高系统的服务质量，缩短服务时间，增加场内停车流量和收入。实用性、实时性、完整性原则；可扩展性及易维护性原则。3、管理体制管理体制总的思想是现场无人看管，完全智能化，管理人员可以在车场环境外的任意固定地点对于车场执行完全控制权，完成各种统计、监视、报警、引导等功能，大大降低了管理人员的劳动量。4、统计体制及标准在收费体制方面，智建恒T2型停车场管理系统设计思想上的先进性、可靠性、灵活性，用户可以自由设置管理体制，一般有以下几种：定期使用：有效期内无限次出入固定使用：任意进出，无限制贵宾使用：特殊记录，安全可靠入口程序逻辑控制器（PLC）出口程序逻辑控制器（PLC）逻辑录入逻辑识别感应卡发行程序逻辑控制器（PLC）中心发卡数字式车辆检测器远距离读写机防砸车系统抓拍摄像机自动挡车道闸远距离读写机防砸车系统收卡记录数字式车辆检测器自动挡车道闸抓拍摄像机感应卡控制中心打印机SQL服务器集线器发行中心在管理标准方面，管理者凭授权卡在软件中进行设置调整即可。二、系统的构成与设计1、系统拓朴结构智能停车场管理系统可以采用各种网络拓扑结构，服务器与管理工作站为局域网（LAN）形式联接，计算机对下位机以RS485总线型联接；简洁，投入使用快，系统稳定性好。投资回报率最高。其拓扑结构方框图如下所示：.2、网络拓扑图无卡无车有车车辆未通过无效有卡车辆进入工作区检测判断车辆中心发卡读卡机感应读取信息有效逻辑判断入口绿灯亮逻辑判断请与管理处联系请读卡电脑记录时间和图像识别3、系统工作流程3.1、进出场流程图3.2、进场示意图【说明】：1、车辆驶至停车场入口处在读卡器刷卡；值班室电脑自动核对、记录，并显示车牌；2、摄像机在自动读卡的瞬间拍摄该车入口时图像，并自动存入电脑。3、感应过程完毕...
