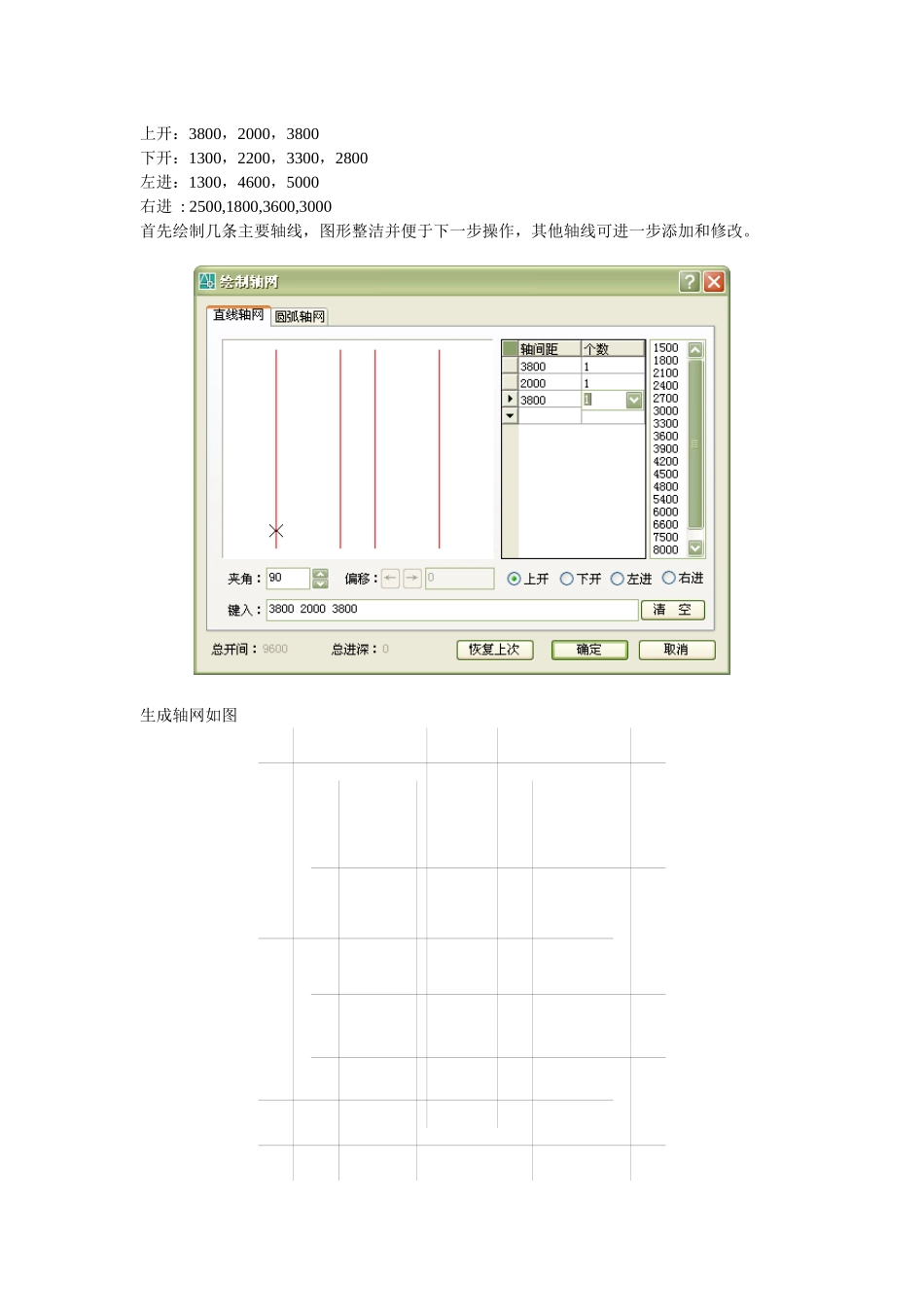

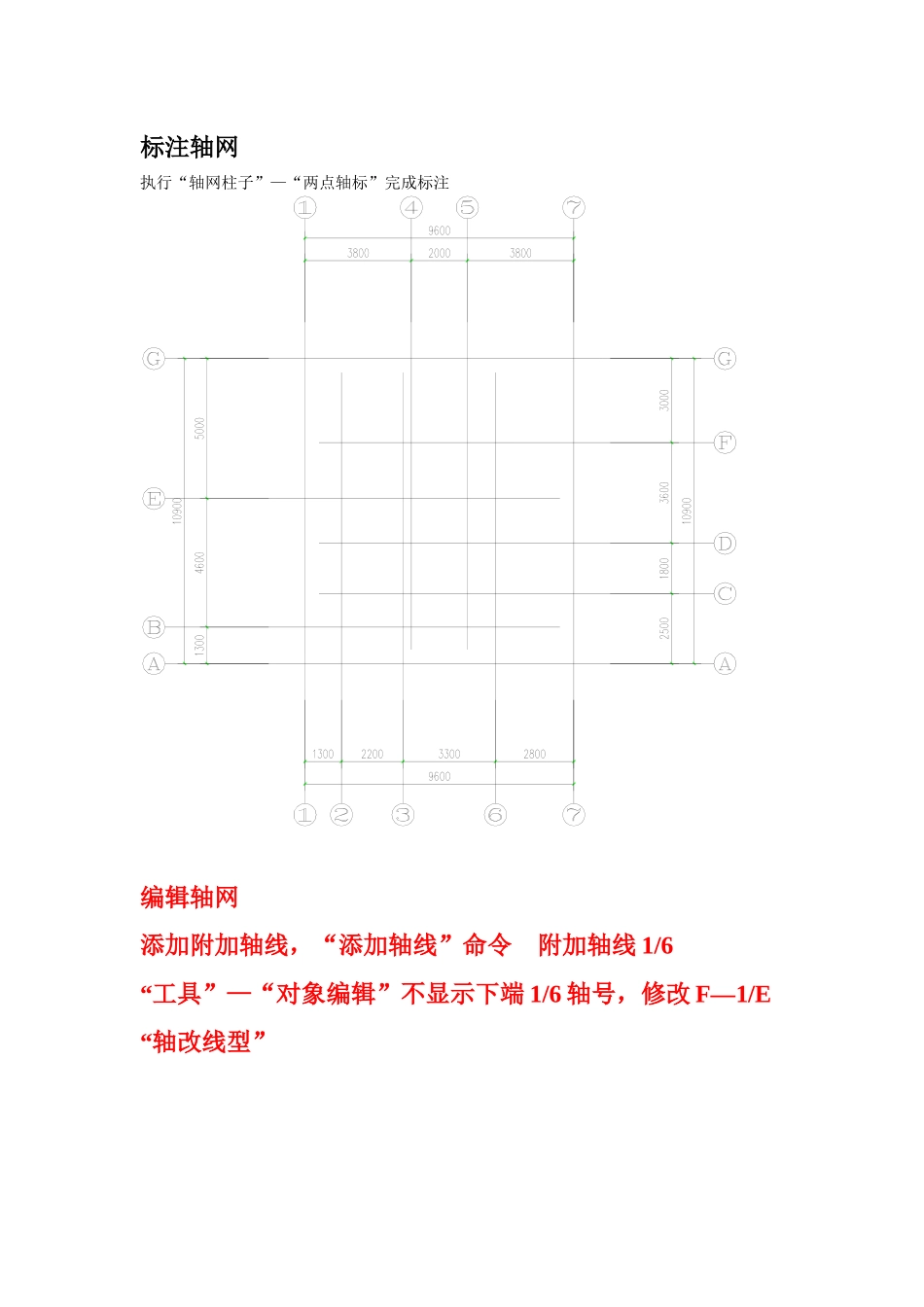

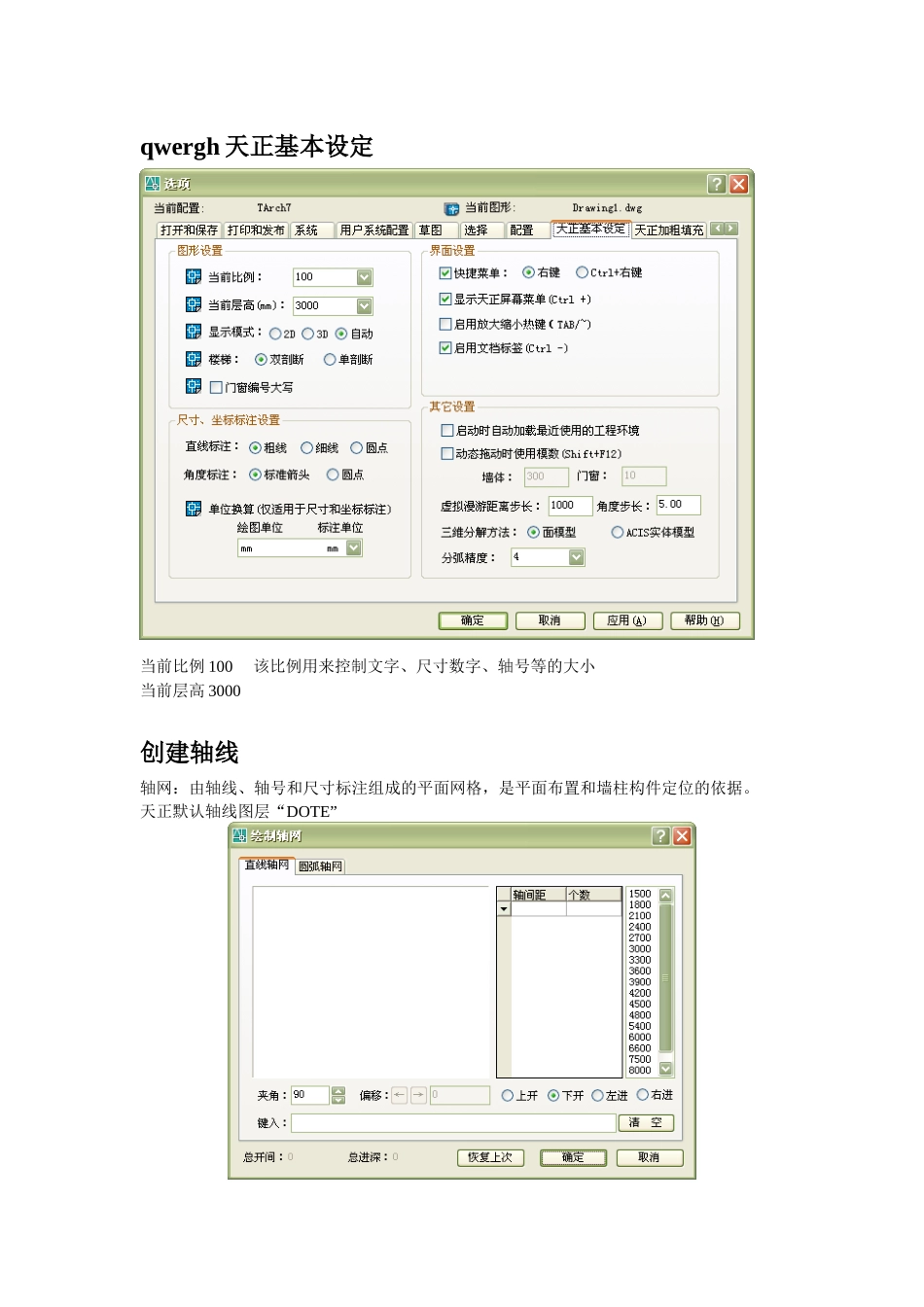

qwergh天正基本设定当前比例100该比例用来控制文字、尺寸数字、轴号等的大小当前层高3000创建轴线轴网：由轴线、轴号和尺寸标注组成的平面网格，是平面布置和墙柱构件定位的依据。天正默认轴线图层“DOTE”上开：3800，2000，3800下开：1300，2200，3300，2800左进：1300，4600，5000右进:2500,1800,3600,3000首先绘制几条主要轴线，图形整洁并便于下一步操作，其他轴线可进一步添加和修改。生成轴网如图标注轴网执行“轴网柱子”—“两点轴标”完成标注编辑轴网添加附加轴线，“添加轴线”命令附加轴线1/6“工具”—“对象编辑”不显示下端1/6轴号，修改F—1/E“轴改线型”墙体布置修改外墙宽的参数应为外侧宽120，内侧宽120“绘制墙体”—“单线变墙”，del删除多余墙体，墙按三维模式建立，可通过三维视角观察布置柱网“轴网柱子”—“标准柱”“角柱”插入L形、T形柱，达到增大室内使用面积最终效果如图插入修改门窗门窗尺寸见表门窗的类型相近就好门窗是自定义对象，门窗和墙体建立智能联动关系。“平面图像框”“立面图象框”选择门样式——“沿直墙顺序插入”并修改门开启方向点取墙体<退出>:输入从基点到门窗侧边的距离<退出>:120输入从基点到门窗侧边的距离或[左右翻转(S)/内外翻转(D)]<退出>:S输入从基点到门窗侧边的距离或[左右翻转(S)/内外翻转(D)]<退出>:D推拉门—shift修改门的开向插入门窗后效果窗和门在墙体中的尺寸参照下图渲染后效果门窗检查表便于门窗的检查和统计“门窗表”——选择门窗表样式表中无门二(添加门窗表的时候选中门2即可)楼梯确定楼梯参数和类型后即可把鼠标拖到作图区插入楼梯，命令行提示：点取位置或[转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>:键入关键字改变选项，给点插入楼梯。点取插入点后在平面图中插入双跑楼梯；注意对于三维视图，不同楼层特性的扶手是不一样的，其中顶层楼梯实际上只有扶手，而没有梯段。双跑楼梯为自定义对象，可以通过拖动夹点进行编辑，也可以双击楼梯进入对象编辑重新设定参数。阳台以几种预定样式绘制阳台，或选择预先绘制好的路径转成阳台，以任意绘制方式创建阳台。任意绘制：点取菜单命令，在对话框修改阳台参数，单击任意绘制图标后，命令行提示：阳台起点<退出>:点取阳台侧栏板与墙外皮交点作为阳台起点直段下一点[弧段(A)/回退(U)]<结束>:点取阳台经过的外墙角点P1；......最后点取侧栏板与墙外皮的交点P5作为阳台终点，回车结束，命令行继续提示：请选择邻接的墙(或门窗)和柱:此时应选取与阳台连接的两段墙；请点取接墙的边:回车，红色的是自动识别出的墙边；可以点取其他栏板线作为与墙连接的边，这些栏板线最终不会显示。房间屋顶洁具自行创作布置洁具，查询面积，工具—对象编辑—修改房间名称尺寸标注尺寸标注→门窗标注(MCBZ)点取菜单命令后，命令行提示：请用线选第一、二道尺寸线及墙体起点<退出>:在第一道尺寸线外面不远处取一个点P1；终点<退出>:在外墙内侧取一个点P2，系统自动定位置绘制该段墙体的门窗标注；选择其他墙体:添加被内墙断开的其他要标注墙体，回车结束命令；“两点标注”、“内门标注”可标注墙厚、柱子尺寸、门尺寸符号标注房间面积标注（搜索房间），平面标高标注，图名标注（特殊符号）最终效果如图首层平面图绘制清理二层平面图“工具”—“对象选择”，匹配选项，可以一次过滤选择特定的一批对象。删除尺寸标注、符号标注、墙体门窗。轴线删除——“工具”，“对象编辑”命令:T81_TObjEdit选择要编辑的物体:选择[变标注侧(M)/单轴变标注侧(S)/添补轴号(A)/删除轴号(D)/单轴变号(N)/重排轴号(R)/轴圈半径(Z)]<退出>:D在需要删除的轴号附近取一点或[参考点(R)]<退出>:是否重排轴号?[是(Y)/否(N)]:Y创建散水“楼梯其他”—“散水”修改柱高“工具”—“对象选择”，快捷菜单，“改高度”命令:T81_TChHeight新的高度<3000>:3600新的标高<0>:-600绘制新的墙体和门窗绘制台阶通过轴线偏移绘制台阶辅助线，“楼梯其他”—“台阶”创建底层楼梯同理，完成各项标注。三层平面图绘制在二层平面图基础上清理，转为玻璃幕墙，创建露台门创建露台楼板注意填...
