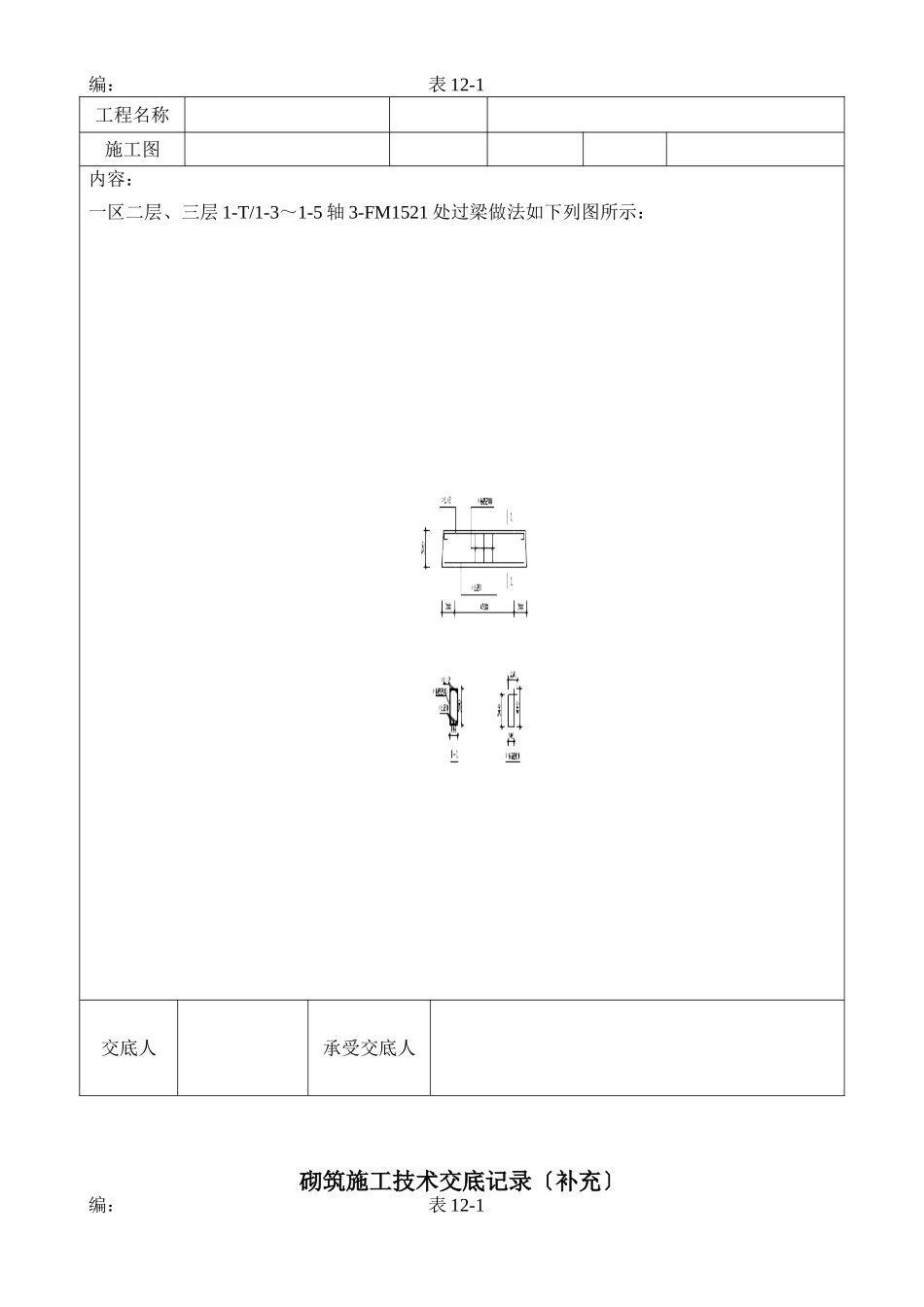

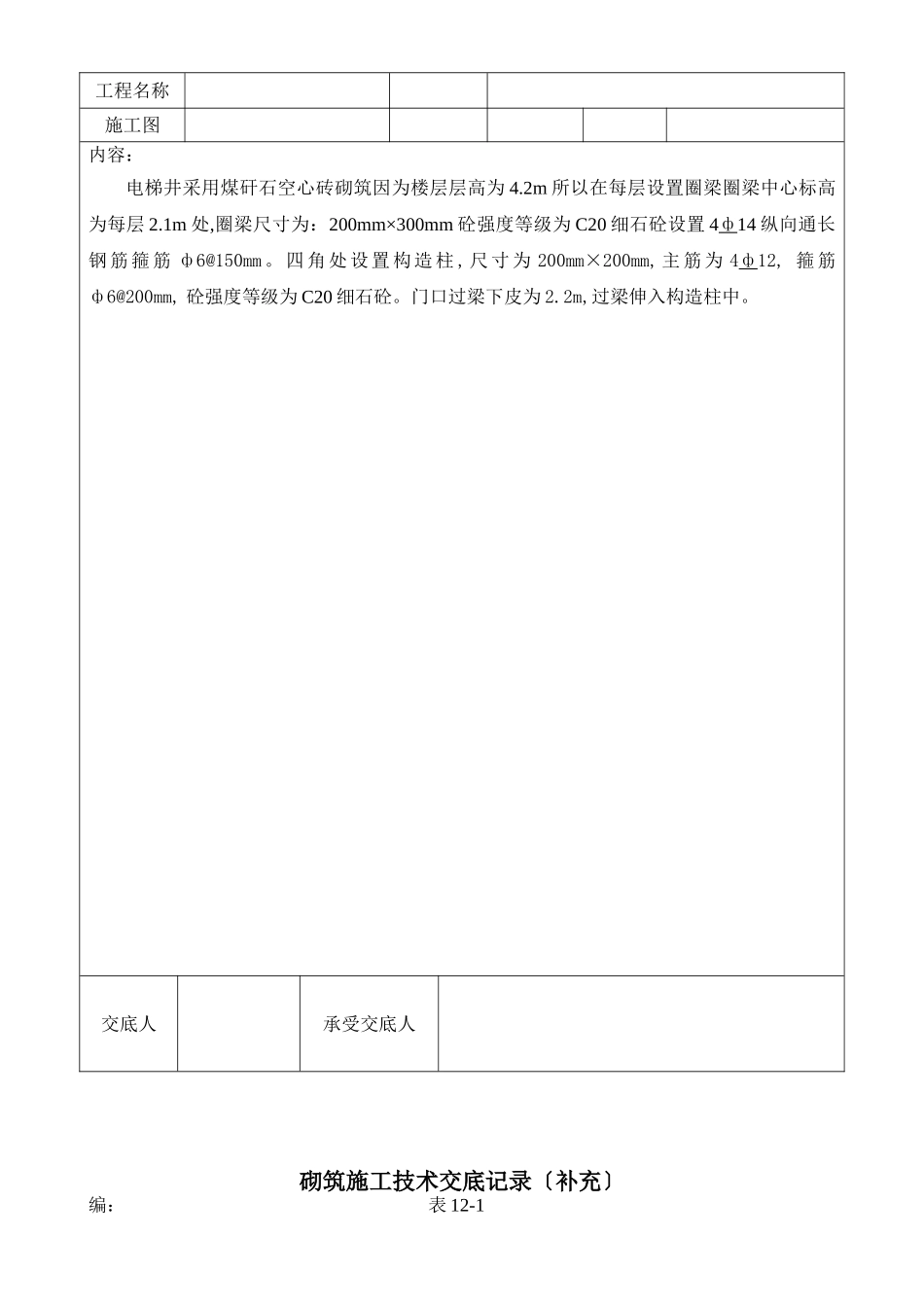

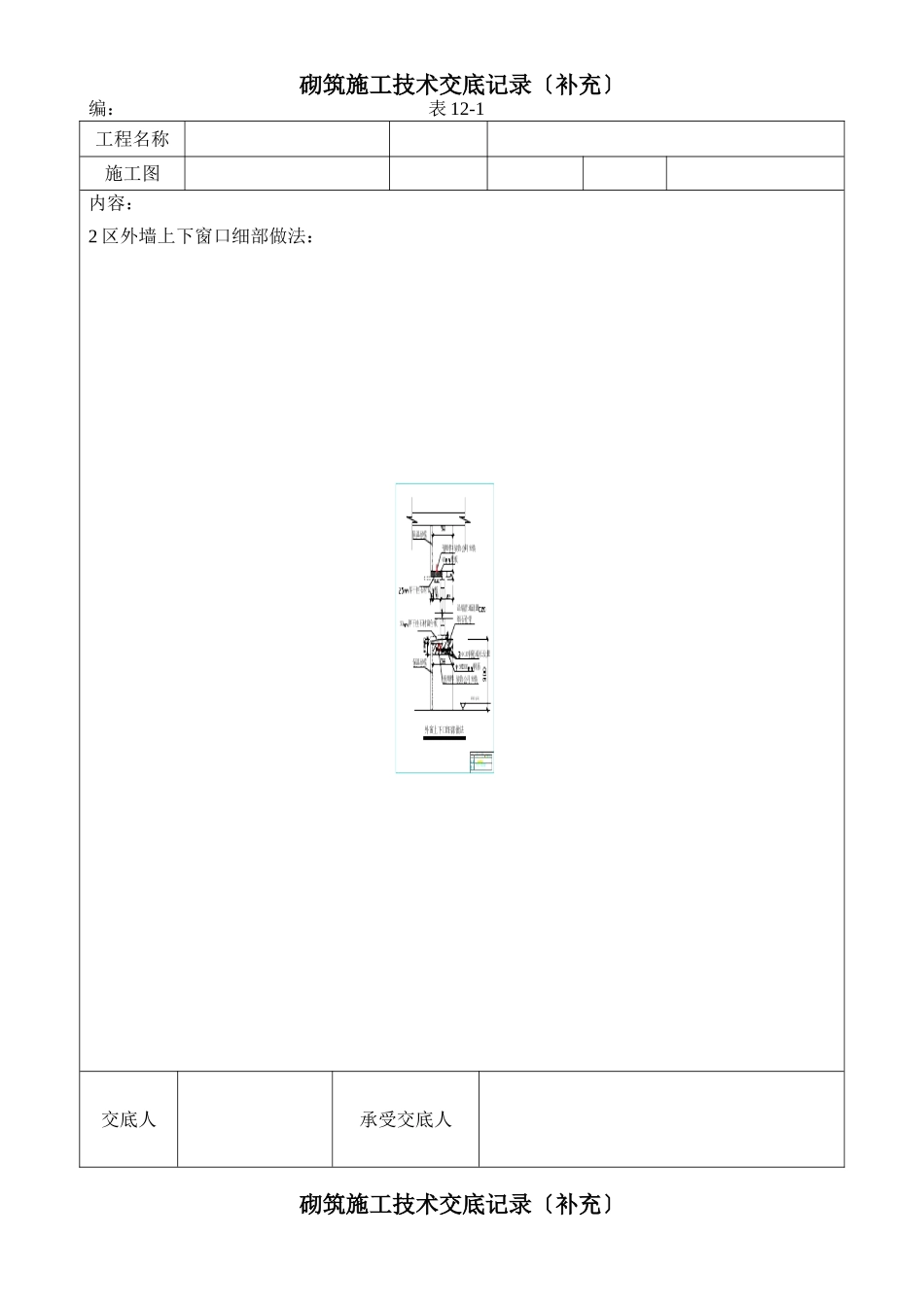

砌筑施工技术交底记录〔补充〕编：表12-1工程名称施工图内容：2区外墙上下窗口细部做法：交底人承受交底人砌筑施工技术交底记录〔补充〕编：表12-1工程名称施工图内容：一区二层、三层1-T/1-3～1-5轴3-FM1521处过梁做法如下列图所示：交底人承受交底人砌筑施工技术交底记录〔补充〕编：表12-1工程名称施工图内容：电梯井采用煤矸石空心砖砌筑因为楼层层高为4.2m所以在每层设置圈梁圈梁中心标高为每层2.1m处,圈梁尺寸为：200mm×300mm砼强度等级为C20细石砼设置4ф14纵向通长钢筋箍筋ф6@150mm。四角处设置构造柱,尺寸为200mm×200mm,主筋为4ф12,箍筋ф6@200mm,砼强度等级为C20细石砼。门口过梁下皮为2.2m,过梁伸入构造柱中。交底人承受交底人砌筑施工技术交底记录〔补充〕编：表12-1工程名称施工图内容：墙厚为390mm时,洞口宽度为2400mm时过梁为GLA7241两边伸入墙内250mm做法如下列图所示：1钢筋为：3Ф12长度为：2880mm2钢筋为：2Ф8长度为：2980mm3钢筋为：Ф6@150交底人承受交底人砌筑施工技术交底记录〔补充〕编：表12-1工程名称施工图内容：墙厚为390mm时,洞口宽度为2100mm时过梁为GLA7211两边伸入墙内250mm做法如下列图所示：1钢筋为：3Ф10长度为：2580mm2钢筋为：2Ф8长度为：2680mm3钢筋为：Ф6@150交底人承受交底人砌筑施工技术交底记录〔补充〕编：表12-1工程名称施工图内容：墙厚为390mm时,洞口宽度为1800mm时过梁为GLA7181两边伸入墙内250mm做法如下列图所示：1钢筋为：3Ф8长度为：2280mm2钢筋为：2Ф8长度为：2380mm3钢筋为：Ф6@150交底人承受交底人砌筑施工技术交底记录〔补充〕编：表12-1工程名称施工图内容：墙厚为390mm时,洞口宽度为1500mm时过梁为GLA7151两边伸入墙内250mm做法如下列图所示：1钢筋为：3Ф8长度为：1980mm2钢筋为：Ф6@150交底人承受交底人砌筑施工技术交底记录〔补充〕编：表12-1工程名称施工图内容：墙厚为390mm时,洞口宽度为1200mm时过梁为GLA7121两边伸入墙内250mm做法如下列图所示：1钢筋为：3Ф6长度为：1680mm2钢筋为：Ф6@150交底人承受交底人砌筑施工技术交底记录〔补充〕编：表12-1工程名称施工图内容：墙厚为200mm时,洞口宽度为2000mm时过梁为GLA4211两边伸入墙内250mm做法如下列图所示：1钢筋为：2Ф10长度为：2480mm2钢筋为：2Ф8长度为：2580mm2钢筋为：Ф6@150交底人承受交底人砌筑施工技术交底记录〔补充〕编：表12-1工程名称施工图内容：墙厚为200mm时,洞口宽度为1800mm时过梁为GLA4181两边伸入墙内250mm做法如下列图所示：1钢筋为：2Ф8长度为：2280mm2钢筋为：2Ф8长度为：2380mm2钢筋为：Ф6@150交底人承受交底人砌筑施工技术交底记录〔补充〕编：表12-1工程名称施工图内容：墙厚为200mm时,洞口宽度为1500mm时过梁为GLA4151两边伸入墙内250mm做法如下列图所示：1钢筋为：2Ф8长度为：1980mm2钢筋为：Ф6@150交底人承受交底人砌筑施工技术交底记录〔补充〕编：表12-1工程名称施工图内容：墙厚为200mm时,洞口宽度为1200mm时过梁为GLA4121两边伸入墙内250mm做法如下列图所示：1钢筋为：2Ф6长度为：1680mm2钢筋为：Ф6@150交底人承受交底人砌筑施工技术交底记录〔补充〕编：表12-1工程名称施工图内容：墙厚为200mm时,洞口宽度为≤1000mm时过梁为GLA4101两边伸入墙内250mm做法如下列图所示：1钢筋为：2Ф6长度为：1480mm2钢筋为：Ф6@150交底人承受交底人砌筑施工技术交底记录〔补充〕编：表12-1工程名称施工图内容：换热站地沟垫层为100mm厚C10砼内配Φ6@200单层双向钢筋。交底人承受交底人砌筑施工技术交底记录〔补充〕编：表12-1工程名称施工图内容：为配合安装窗户施工三区三层7楼梯缓台处需砌筑挡水台如下列图：〔挡水台尺寸均为抹灰成活后的尺寸〕交底人承受交底人砌筑施工技术交底记录〔补充〕编：表12-1工程名称施工图内容：换热站地面内配Φ6@300单排双向钢筋有设备根底局部配Φ6@150设备根底需砌筑砖模且底部打木桩〔深度不小于1.5m〕。交底人承受交底人
