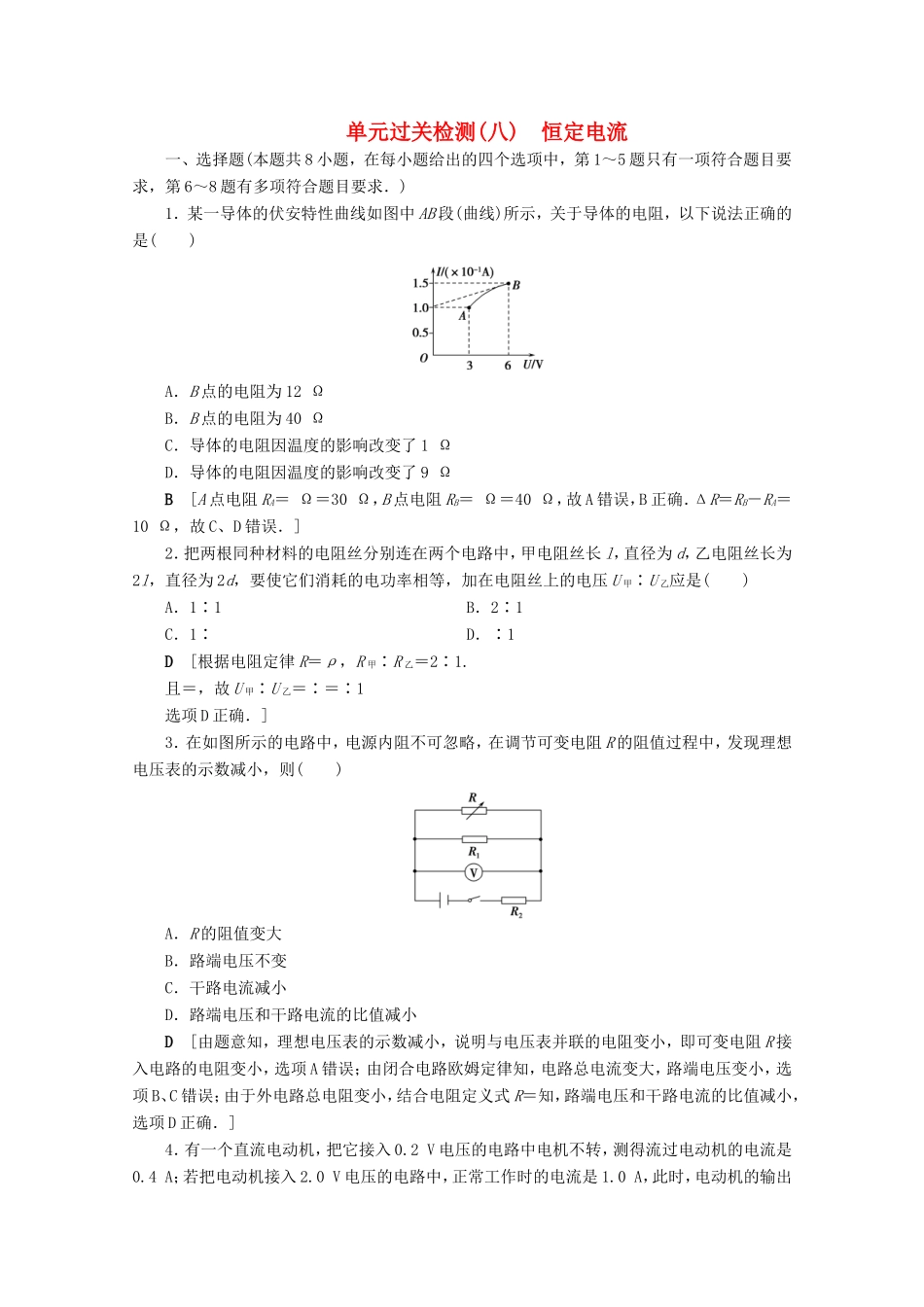

单元过关检测(八)恒定电流一、选择题(本题共8小题，在每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求．)1．某一导体的伏安特性曲线如图中AB段(曲线)所示，关于导体的电阻，以下说法正确的是()A．B点的电阻为12ΩB．B点的电阻为40ΩC．导体的电阻因温度的影响改变了1ΩD．导体的电阻因温度的影响改变了9ΩB[A点电阻RA＝Ω＝30Ω，B点电阻RB＝Ω＝40Ω，故A错误，B正确．ΔR＝RB－RA＝10Ω，故C、D错误．]2．把两根同种材料的电阻丝分别连在两个电路中，甲电阻丝长l，直径为d，乙电阻丝长为2l，直径为2d，要使它们消耗的电功率相等，加在电阻丝上的电压U甲∶U乙应是()A．1∶1B．2∶1C．1∶D．∶1D[根据电阻定律R＝ρ，R甲∶R乙＝2∶1.且＝，故U甲∶U乙＝∶＝∶1选项D正确．]3．在如图所示的电路中，电源内阻不可忽略，在调节可变电阻R的阻值过程中，发现理想电压表的示数减小，则()A．R的阻值变大B．路端电压不变C．干路电流减小D．路端电压和干路电流的比值减小D[由题意知，理想电压表的示数减小，说明与电压表并联的电阻变小，即可变电阻R接入电路的电阻变小，选项A错误；由闭合电路欧姆定律知，电路总电流变大，路端电压变小，选项B、C错误；由于外电路总电阻变小，结合电阻定义式R＝知，路端电压和干路电流的比值减小，选项D正确．]4．有一个直流电动机，把它接入0.2V电压的电路中电机不转，测得流过电动机的电流是0.4A；若把电动机接入2.0V电压的电路中，正常工作时的电流是1.0A，此时，电动机的输出功率是P出；如果在电动机正常工作时，转子突然被卡住，电动机的发热功率是P热，则()A．P出＝2W，P热＝0.5WB．P出＝1.5W，P热＝8WC．P出＝2W，P热＝8WD．P出＝1.5W，P热＝0.5WB[电机不转，r＝＝0.5Ω.正常工作时，P电＝U2I2＝2×1W＝2W，P热′＝Ir＝0.5W，故P出＝P电－P热′＝1.5W．转子突然被卡住，相当于纯电阻，此时I3＝A＝4A，P热＝Ir＝8W．]5．如图所示的电路中，两平行金属板之间的带电液滴处于静止状态，电流表和电压表均为理想电表，由于某种原因灯泡L的灯丝突然烧断，其余用电器均不会损坏，则下列说法正确的是()A．电流表、电压表的读数均变小B．电源内阻消耗的功率变大C．液滴将向上运动D．电源的输出功率变大C[当L的灯丝突然烧断时电路中总电阻增大，则总电流减小，电源的内电压和R1电压减小，由闭合电路的欧姆定律可知，路端电压增大，故电容器C的电压增大，板间场强增大，带电液滴所受的电场力增大，则该液滴将向上运动，C正确．由于C两端的电压增大，R2、R3中的电流增大，则电流表、电压表的读数均变大，A错误．因干路电流减小，则电源内阻消耗的功率变小，B错误．由于电源的内外电阻的关系未知，不能判断电源的输出功率如何变化，D错误．]6．如图所示电路，电源电动势为E，内阻为r.当开关S闭合后，小型直流电动机M和指示灯L都恰能正常工作．已知指示灯L的电阻为R0，额定电流为I，电动机M的线圈电阻为R，电压表的示数为U.不计灯泡电阻变化，则下列说法中正确的是()A．额定电流I＝B．电动机的发热功率为C．电动机的输入功率为IUD．电动机的效率η＝1－CD[由于电动机正常工作时其电路是非纯电阻电路，欧姆定律不成立，所以不能用公式I＝求解电路中的电流，故A错误．电动机发热功率为P热＝I2R，由于U>IR，则知P热<，故B错误．通过电动机的电流为I，电动机的输入功率为P入＝IU，故C正确．电动机的效率η＝＝＝1－，故D正确．]7．电动汽车是以车载电源为动力，开启了“绿色出行”的新模式．某电动汽车电源电动势为400V，内阻为0.5Ω，充满电时储存的可用电能为64kW·h，汽车运行时电源的放电电流为100A，熄火后电源的放电电流为100mA．下列说法正确的是()A．汽车运行时，电源持续放电的时间可超过1hB．汽车熄火后，电源持续放电的时间可超过60天C．汽车运行时电源的输出功率为35kWD．汽车运行时电源的效率为95%ABC[充满电储存电能WE＝64kW·h，汽车运行时，电源的放电电流为I1＝100A，放电功率P1＝EI1＝400×100W＝40kW，电源持续放电的时间t1＝＝1.6h，超过1h，选项A正确；汽车熄火后，电源的放电电流为I2＝100mA，放电功率P2＝EI...
