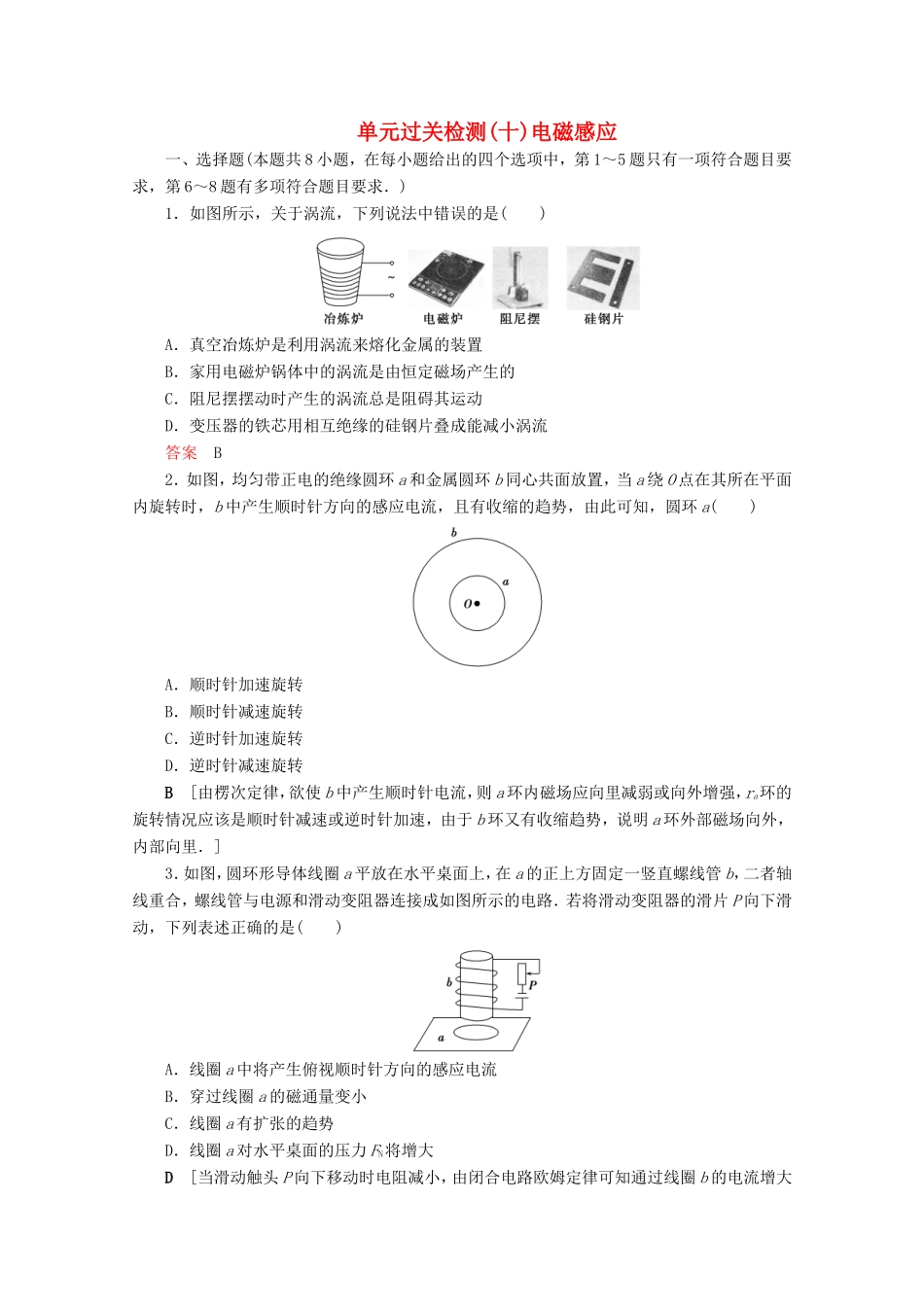

单元过关检测(十)电磁感应一、选择题(本题共8小题，在每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求．)1．如图所示，关于涡流，下列说法中错误的是()A．真空冶炼炉是利用涡流来熔化金属的装置B．家用电磁炉锅体中的涡流是由恒定磁场产生的C．阻尼摆摆动时产生的涡流总是阻碍其运动D．变压器的铁芯用相互绝缘的硅钢片叠成能减小涡流答案B2．如图，均匀带正电的绝缘圆环a和金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且有收缩的趋势，由此可知，圆环a()A．顺时针加速旋转B．顺时针减速旋转C．逆时针加速旋转D．逆时针减速旋转B[由楞次定律，欲使b中产生顺时针电流，则a环内磁场应向里减弱或向外增强，ra环的旋转情况应该是顺时针减速或逆时针加速，由于b环又有收缩趋势，说明a环外部磁场向外，内部向里．]3．如图，圆环形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P向下滑动，下列表述正确的是()A．线圈a中将产生俯视顺时针方向的感应电流B．穿过线圈a的磁通量变小C．线圈a有扩张的趋势D．线圈a对水平桌面的压力FN将增大D[当滑动触头P向下移动时电阻减小，由闭合电路欧姆定律可知通过线圈b的电流增大从而判断出穿过线圈a的磁通量增加方向向下，所以B错误；根据楞次定律即可判断出线圈a感应电流方向俯视应为逆时针，A错误．再根据微元法将线圈a无限分割根据左手定则不难判断出线圈a应有收缩的趋势，或直接根据楞次定律的第二描述“感应电流产生的效果总是阻碍引起感应电流的原因”，因为滑动触头向下滑动导致穿过线圈a的磁通量增加，故只有线圈面积减少时才能阻碍磁通量的增加，故线圈a应有收缩的趋势，C错误；开始时线圈a对桌面的压力等于线圈a的重力，当滑动触头向下滑动时，可以用“等效法”，把线圈a和b看作两个条形磁铁，不难判断此时两磁铁的N极相对，互相排斥，故线圈a对水平桌面的压力将增大，所以D正确．]4．如图甲所示，光滑导轨水平放置在斜向下且与水平方向夹角为60°的匀强磁场中，匀强磁场的磁感应强度B随时间t的变化规律如图乙所示(规定斜向下为B的正方向)，导体棒ab垂直导轨放置且与导轨接触良好，除电阻R的阻值外，其余电阻不计，导体棒ab在水平外力作用下始终处于静止状态．规定a→b的方向为电流的正方向，水平向右的方向为外力的正方向，则在0～t1时间内，能正确反映流过导体棒ab的电流I和导体棒ab所受水平外力F随时间t变化的图象是()D[由楞次定律可判定回路中的电流方向始终为b→a，由法拉第电磁感应定律可判定回路中的电流大小恒定，故A、B两项错误；由F安＝BIL可得F安随B的变化而变化，在0～t0时间内，F安方向水平向右，故外力F与F安等值反向，方向水平向左为负值；在t0～t1时间内，F安方向改变，故外力F方向也改变为正值，综上所述，D项正确．]5．如图所示，水平面内有两根足够长的平行金属导轨L1、L2，其间距d＝0.5m，左端接有电容C＝2000μF的电容器．质量m＝20g的导体棒垂直放置在导轨平面上且可在导轨上无摩擦滑动，导体棒和导轨的电阻不计．整个空间存在垂直于导轨所在平面向里的匀强磁场，磁感应强度B＝2T．现用一沿导轨方向向右的恒力F＝0.22N作用于导体棒，使导体棒从静止开始运动，经过一段时间t，速度达到v＝5m/s，则()A．此时电容器两端的电压为10VB．此时电容器上的电荷量为1×10－2CC．导体棒做匀加速运动，且加速度为20m/s2D．时间t＝0.4sB[当棒运动速度达到v＝5m/s时，产生的感应电动势E＝Bdv＝5V，选项A错误．电容器两端电压U＝E＝5V，此时电容器带的电荷量q＝CU＝1×10－2C，选项B正确．设回路中的电流为I，棒在力F作用下，有F－BId＝ma，又I＝，Δq＝CΔU，ΔU＝BdΔv，a＝，联立解得a＝＝10m/s2，t＝＝0.5s，选项C、D错误．]6．如图所示为一圆环发电装置，用电阻R＝4Ω的导体棒弯成半径L＝0.2m的闭合圆环，圆心为O，COD是一条直径，在O、D间接有负载电阻R1＝1Ω.整个圆环中均有B＝0.5T的匀强磁场垂直环面穿过．电阻r＝1Ω的导体棒OA贴着圆环做匀速圆周...
