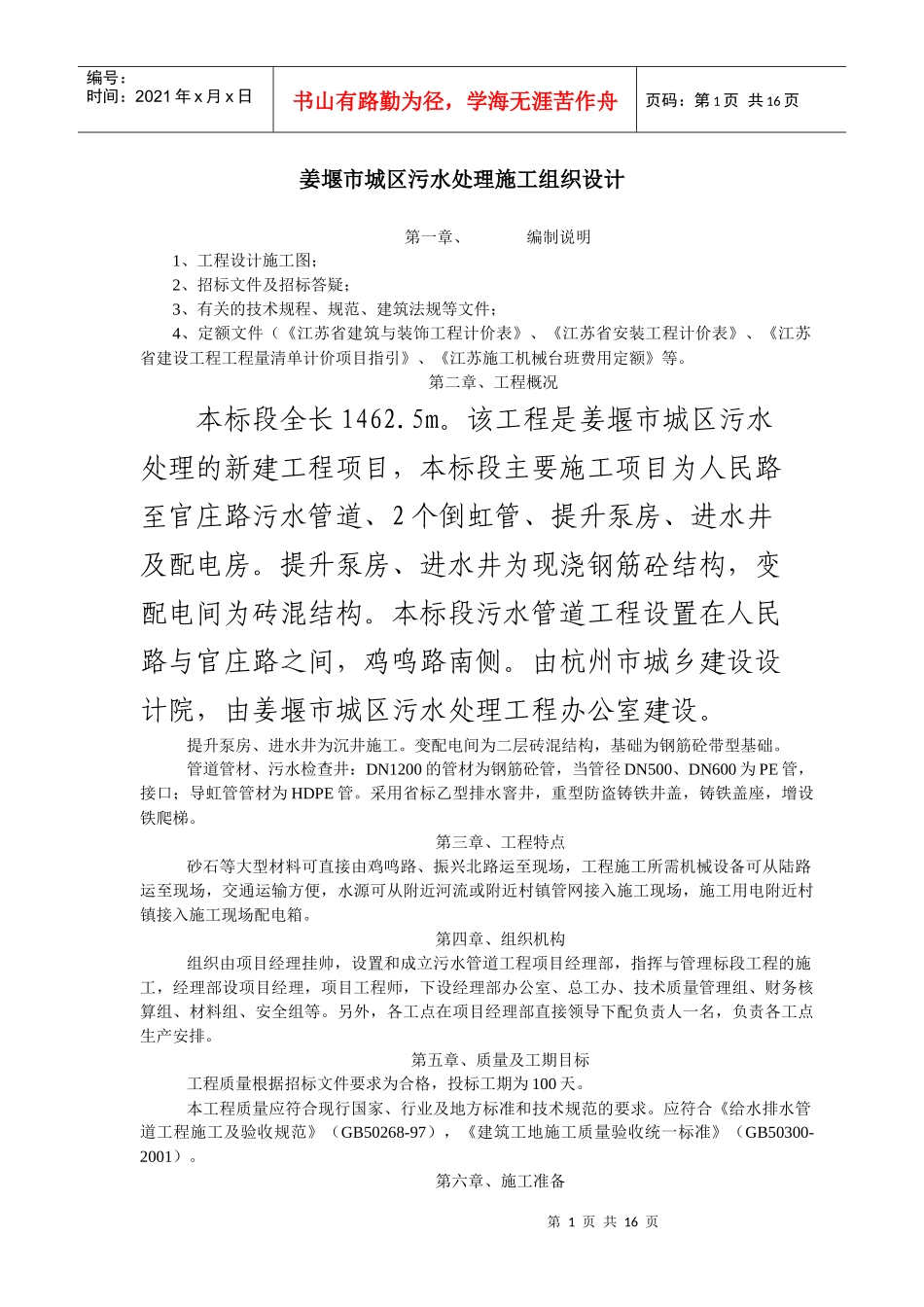

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页姜堰市城区污水处理施工组织设计第一章、编制说明1、工程设计施工图；2、招标文件及招标答疑；3、有关的技术规程、规范、建筑法规等文件；4、定额文件（《江苏省建筑与装饰工程计价表》、《江苏省安装工程计价表》、《江苏省建设工程工程量清单计价项目指引》、《江苏施工机械台班费用定额》等。第二章、工程概况本标段全长1462.5m。该工程是姜堰市城区污水处理的新建工程项目，本标段主要施工项目为人民路至官庄路污水管道、2个倒虹管、提升泵房、进水井及配电房。提升泵房、进水井为现浇钢筋砼结构，变配电间为砖混结构。本标段污水管道工程设置在人民路与官庄路之间，鸡鸣路南侧。由杭州市城乡建设设计院，由姜堰市城区污水处理工程办公室建设。提升泵房、进水井为沉井施工。变配电间为二层砖混结构，基础为钢筋砼带型基础。管道管材、污水检查井：DN1200的管材为钢筋砼管，当管径DN500、DN600为PE管，接口；导虹管管材为HDPE管。采用省标乙型排水窨井，重型防盗铸铁井盖，铸铁盖座，增设铁爬梯。第三章、工程特点砂石等大型材料可直接由鸡鸣路、振兴北路运至现场，工程施工所需机械设备可从陆路运至现场，交通运输方便，水源可从附近河流或附近村镇管网接入施工现场，施工用电附近村镇接入施工现场配电箱。第四章、组织机构组织由项目经理挂帅，设置和成立污水管道工程项目经理部，指挥与管理标段工程的施工，经理部设项目经理，项目工程师，下设经理部办公室、总工办、技术质量管理组、财务核算组、材料组、安全组等。另外，各工点在项目经理部直接领导下配负责人一名，负责各工点生产安排。第五章、质量及工期目标工程质量根据招标文件要求为合格，投标工期为100天。本工程质量应符合现行国家、行业及地方标准和技术规范的要求。应符合《给水排水管道工程施工及验收规范》（GB50268-97），《建筑工地施工质量验收统一标准》（GB50300-2001）。第六章、施工准备第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页一、技术准备：会同设计单位及有关部门进行现场校对和施工调查，掌握有关数据，遇有疑难问题及时提出。测量人员根据甲方提供的水准点，增设临时施工用的水准点且与甲方提供的水准点相闭合，其闭合差应符合规范要求。二、生产准备：搭设临时生活、办公用房等设施，从附近村镇将水源、电源接入施工现场，生活用水引接城镇自来水，施工用水可直接由附近水源抽取。材供人员联系各种材料及时进场，并将相关原材料进行复试；组织施工机械陆续进场，主要机械有：挖掘机、推土机、装载机、自卸汽车、重型、轻型压路机、砼搅拌机、钢筋弯曲机、钢筋切断机、吊车、龙门架等大型施工机械，为确保施工中机械不出现故障，机具人员对机具作全面检查。第七章、主要项目施工方法一、管道施工方案1、污水管道工程（1）、管材质量要求钢筋砼管需有出厂合格证。所有管材的直径、管壁厚应均匀。管道由工厂购进时需有质保书和检测报告。管材必须逐节检查，不合格的不得使用。（2）、施工质量要求A、本工程钢筋砼管道基础为砼基础，PE管管道基础为粗砂，粗砂垫层须用平板振动后才可进行管节铺设。B、管道基础应落在有一定承载力的原状土层上，不得超挖。如有地下水时，应进行施工降水以保证干槽施工。管节铺设应平顺、稳固，管底坡度不得出现反坡，管节接头处流水面高差不得大于5mm。管内不得有泥土、砖石、砂浆等杂物。（3）、检查井砌筑质量要求：井基砼强度达到5Mpa时，方可砌筑井体。砌筑砂浆配合比准确，井壁砂浆饱满，灰缝平整，抹灰面光洁平整，踏步安装牢固。井框、井盖安装必须平稳，井口周围不得有积水。井的轴线位移不应大于50mm，井的直径或长宽须在±20mm误差以内，井盖与相邻路面高差应在0～+4mm之间。（4）、管道施工方法1）、沟槽挖土A、从下游向上游施工，如遇地下水过高，其降水方法见地下水排降措施。B、挖土用挖掘机开挖沟槽内的土方，根据本工程土壤类别选择放坡系数1:0.33，由专人指挥机械挖方，机械开挖时，测量人员随时测量高...
