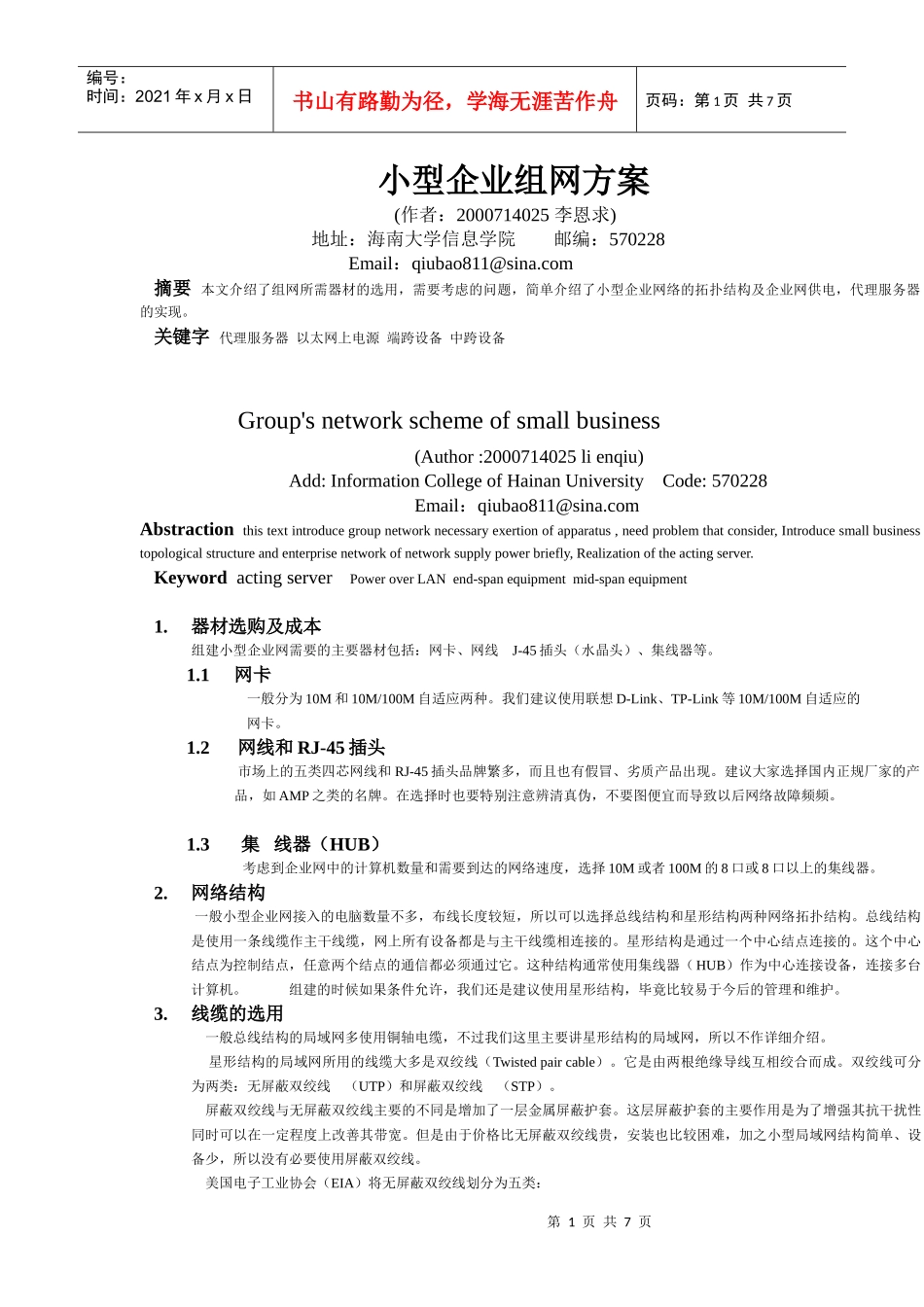

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页小型企业组网方案(作者：2000714025李恩求)地址：海南大学信息学院邮编：570228Email：qiubao811@sina.com摘要本文介绍了组网所需器材的选用，需要考虑的问题，简单介绍了小型企业网络的拓扑结构及企业网供电，代理服务器的实现。关键字代理服务器以太网上电源端跨设备中跨设备Group'snetworkschemeofsmallbusiness(Author:2000714025lienqiu)Add:InformationCollegeofHainanUniversityCode:570228Email：qiubao811@sina.comAbstractionthistextintroducegroupnetworknecessaryexertionofapparatus,needproblemthatconsider,Introducesmallbusinesstopologicalstructureandenterprisenetworkofnetworksupplypowerbriefly,Realizationoftheactingserver.KeywordactingserverPoweroverLANend-spanequipmentmid-spanequipment1.器材选购及成本组建小型企业网需要的主要器材包括：网卡、网线J-45插头（水晶头）、集线器等。1.1网卡一般分为10M和10M/100M自适应两种。我们建议使用联想D-Link、TP-Link等10M/100M自适应的网卡。1.2网线和RJ-45插头市场上的五类四芯网线和RJ-45插头品牌繁多，而且也有假冒、劣质产品出现。建议大家选择国内正规厂家的产品，如AMP之类的名牌。在选择时也要特别注意辨清真伪，不要图便宜而导致以后网络故障频频。1.3集线器（HUB）考虑到企业网中的计算机数量和需要到达的网络速度，选择10M或者100M的8口或8口以上的集线器。2.网络结构一般小型企业网接入的电脑数量不多，布线长度较短，所以可以选择总线结构和星形结构两种网络拓扑结构。总线结构是使用一条线缆作主干线缆，网上所有设备都是与主干线缆相连接的。星形结构是通过一个中心结点连接的。这个中心结点为控制结点，任意两个结点的通信都必须通过它。这种结构通常使用集线器（HUB）作为中心连接设备，连接多台计算机。组建的时候如果条件允许，我们还是建议使用星形结构，毕竟比较易于今后的管理和维护。3.线缆的选用一般总线结构的局域网多使用铜轴电缆，不过我们这里主要讲星形结构的局域网，所以不作详细介绍。星形结构的局域网所用的线缆大多是双绞线（Twistedpaircable）。它是由两根绝缘导线互相绞合而成。双绞线可分为两类：无屏蔽双绞线（UTP）和屏蔽双绞线（STP）。屏蔽双绞线与无屏蔽双绞线主要的不同是增加了一层金属屏蔽护套。这层屏蔽护套的主要作用是为了增强其抗干扰性，同时可以在一定程度上改善其带宽。但是由于价格比无屏蔽双绞线贵，安装也比较困难，加之小型局域网结构简单、设备少，所以没有必要使用屏蔽双绞线。美国电子工业协会（EIA）将无屏蔽双绞线划分为五类：第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页三类线：这类材料的性能定义最高16Mhz。应用在10Base-T4MbpsTokenRing、ISDN；四类线：这类材料的性能定义最高20Mhz。应用在16MbpsTokenRing；五类线：这类材料的性能定义到100Mhz。应用在100Base-T、TP-PMD。五类线采用的导线材料是100Ω２４ＡＷＧ（ＡＷＧ指美国线规，２４ＡＷＧ是指直径为０．５毫米的铜导线）实芯导线。铜导线外要有绝缘层，最常用的绝缘层是ＰＶＣ。随着千兆以太网的发展又出现了超五类、六类线缆，但在小型局城网络环境中没有使用的必要，故不作介绍。在小型局域网中，目前最佳的选择是采用五类线缆。4.布线实例我们以星型结构的小型局域网为例，介绍布线全过程：第一步：计算机设备全部到位后，应合理摆放集线器的位置（原则是尽量考虑到每台联网计算机的距离不能离集线器太远）。第二步：根据场地实施合理布线，并细心制作双绞线的接头（这是小型局域网布线的关键）。下文中有制作双绞线接头时必须注意事项的说明。第三步：利用网络测试仪检查已做好接头的网线，如果全部通过，即可进行计算机和集线器的连接工作。注意集线器和网卡连接指示灯的情况。第四步：配置计算机操作系统的网络选项，添加如ＴＩＣ／ＩＰ、ＩＰＸ等协议，定义用户名、工作组工作域名，重新启动计算机即可在“网上邻居”中找到局域...
