尾水流道施工承重结构设计计算VIP免费

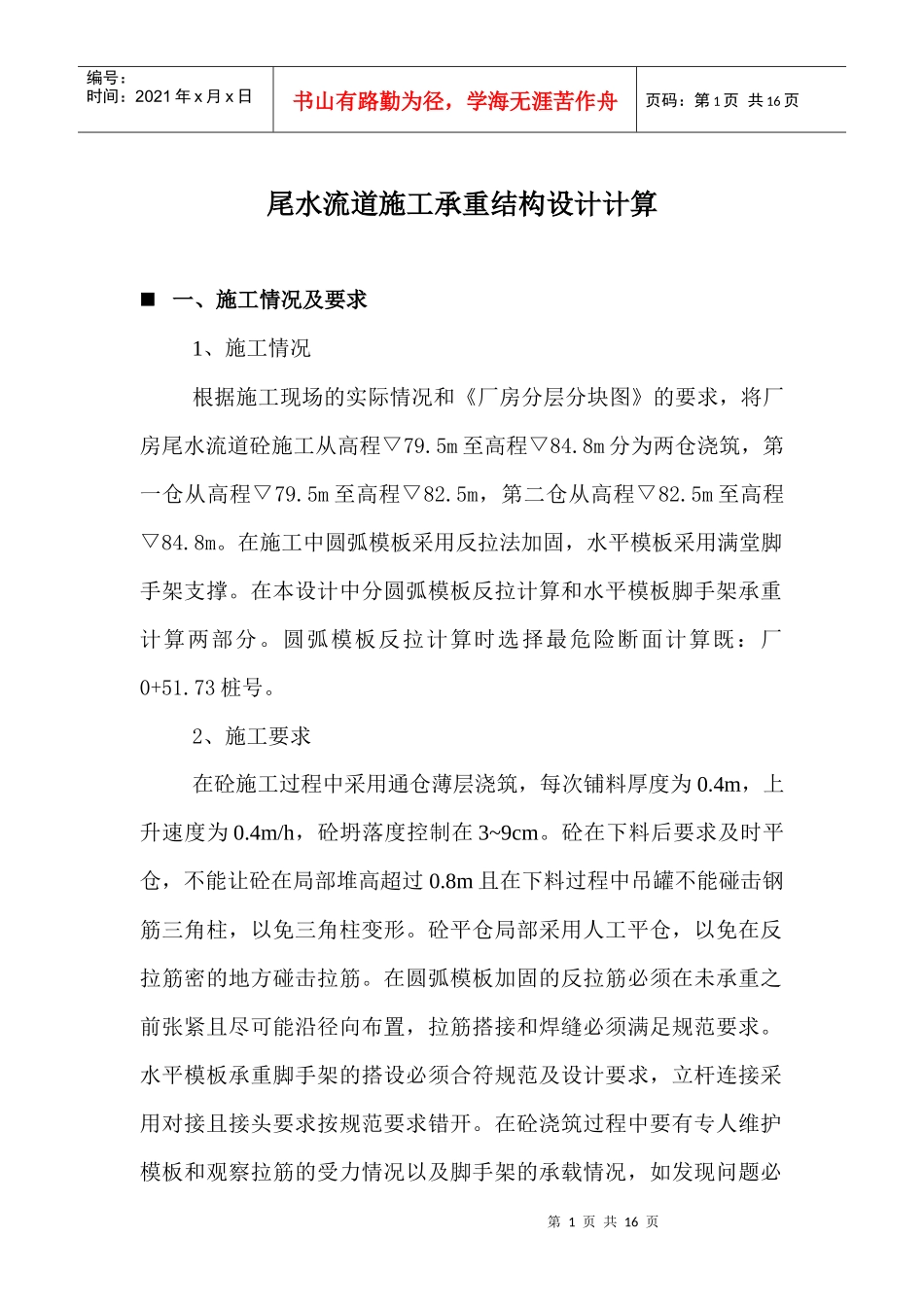

尾水流道施工承重结构设计计算_第1页
1/16

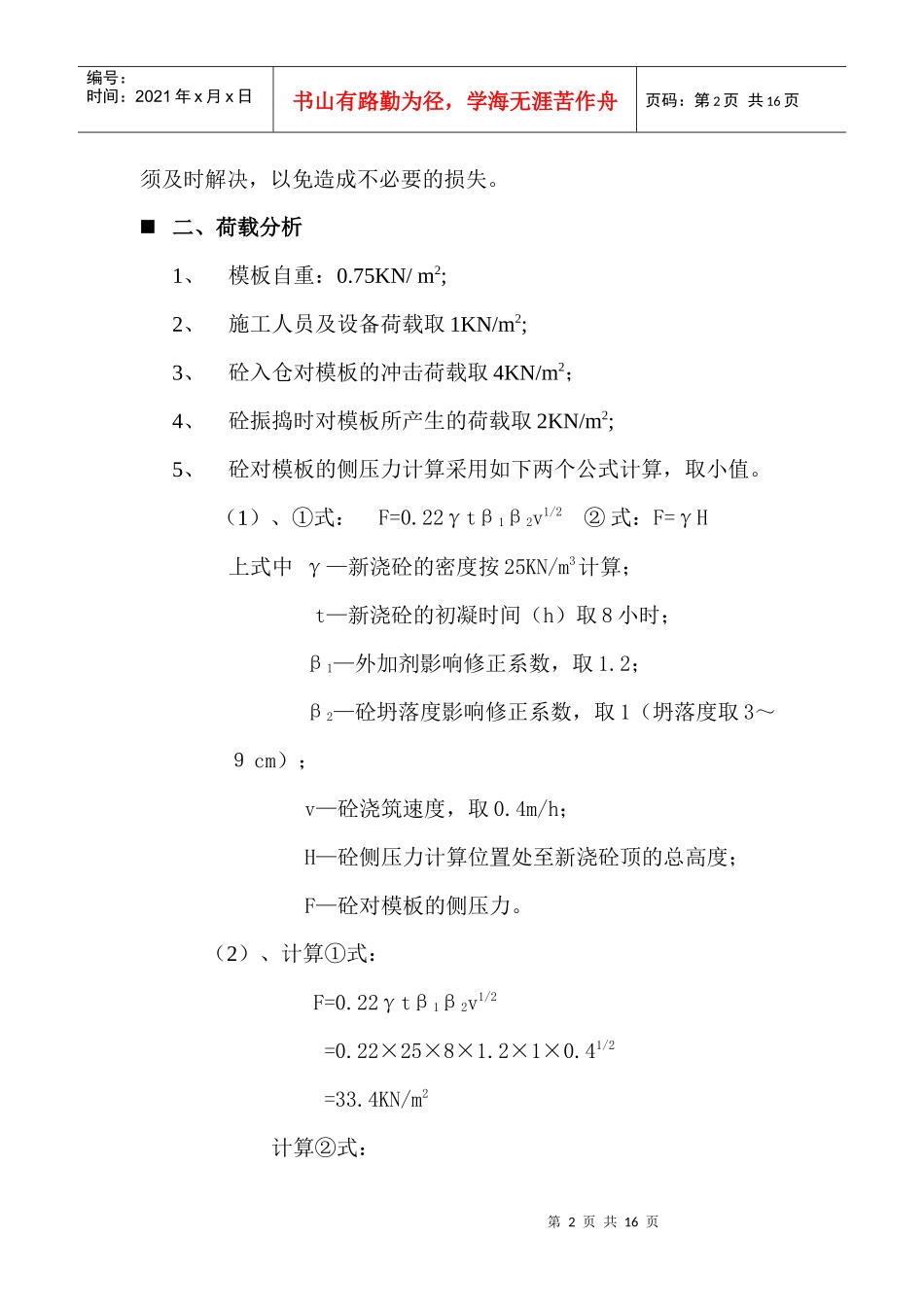

尾水流道施工承重结构设计计算_第2页
2/16

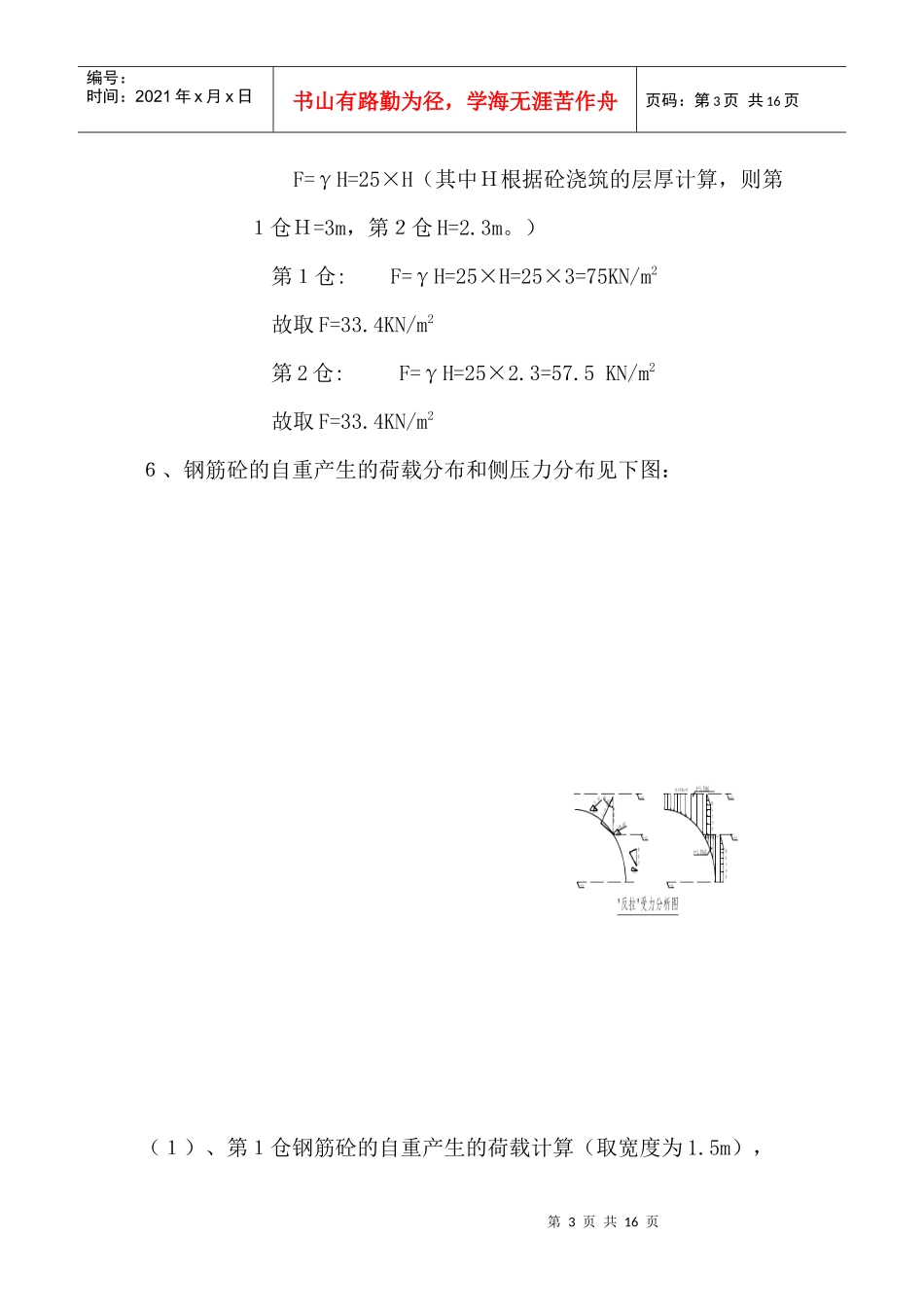

尾水流道施工承重结构设计计算_第3页
3/16
第1页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共16页尾水流道施工承重结构设计计算一、施工情况及要求1、施工情况根据施工现场的实际情况和《厂房分层分块图》的要求,将厂房尾水流道砼施工从高程▽79.5m至高程▽84.8m分为两仓浇筑,第一仓从高程▽79.5m至高程▽82.5m,第二仓从高程▽82.5m至高程▽84.8m。在施工中圆弧模板采用反拉法加固,水平模板采用满堂脚手架支撑。在本设计中分圆弧模板反拉计算和水平模板脚手架承重计算两部分。圆弧模板反拉计算时选择最危险断面计算既:厂0+51.73桩号。2、施工要求在砼施工过程中采用通仓薄层浇筑,每次铺料厚度为0.4m,上升速度为0.4m/h,砼坍落度控制在3~9cm。砼在下料后要求及时平仓,不能让砼在局部堆高超过0.8m且在下料过程中吊罐不能碰击钢筋三角柱,以免三角柱变形。砼平仓局部采用人工平仓,以免在反拉筋密的地方碰击拉筋。在圆弧模板加固的反拉筋必须在未承重之前张紧且尽可能沿径向布置,拉筋搭接和焊缝必须满足规范要求。水平模板承重脚手架的搭设必须合符规范及设计要求,立杆连接采用对接且接头要求按规范要求错开。在砼浇筑过程中要有专人维护模板和观察拉筋的受力情况以及脚手架的承载情况,如发现问题必第2页共16页第1页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共16页须及时解决,以免造成不必要的损失。二、荷载分析1、模板自重:0.75KN/m2;2、施工人员及设备荷载取1KN/m2;3、砼入仓对模板的冲击荷载取4KN/m2;4、砼振捣时对模板所产生的荷载取2KN/m2;5、砼对模板的侧压力计算采用如下两个公式计算,取小值。(1)、①式:F=0.22γtβ1β2v1/2②式:F=γH上式中γ—新浇砼的密度按25KN/m3计算;t—新浇砼的初凝时间(h)取8小时;β1—外加剂影响修正系数,取1.2;β2—砼坍落度影响修正系数,取1(坍落度取3~9cm);v—砼浇筑速度,取0.4m/h;H—砼侧压力计算位置处至新浇砼顶的总高度;F—砼对模板的侧压力。(2)、计算①式:F=0.22γtβ1β2v1/2=0.22×25×8×1.2×1×0.41/2=33.4KN/m2计算②式:第3页共16页第2页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共16页F=γH=25×H(其中H根据砼浇筑的层厚计算,则第1仓H=3m,第2仓H=2.3m。)第1仓:F=γH=25×H=25×3=75KN/m2故取F=33.4KN/m2第2仓:F=γH=25×2.3=57.5KN/m2故取F=33.4KN/m26、钢筋砼的自重产生的荷载分布和侧压力分布见下图:(1)、第1仓钢筋砼的自重产生的荷载计算(取宽度为1.5m),第4页共16页第3页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共16页则:G1=γs=25KN/m3×1.01m2×1.5m=38.9KN(铅直力)将G1=38.9KN转换为径向力N1,为了计算简化,将重力荷载和1~4项荷载组合的作用点按三角形的方法计算,即铅直方向的合力与径向力的夹角为55度。(2)、第2仓钢筋砼的自重产生的荷载计算(取宽度为1.5m),则:G2=γs=25KN/m3×3.83m2×1.5m=143.6KN(铅直力)将G2转换为径向力N2,为了计算简化,将重力荷载和1~4项荷载组合的作用点按三角形的方法计算,即铅直方向的合力与径向力的夹角为26.58度。三、荷载分项系数及荷载组合1、荷载分项系数(见《水利水电工程模板施工规范》)项次荷载类别荷载分项系数12模板自重新浇钢筋砼自重砼侧压力1.234施工人员和设备荷载振捣砼时产生的荷载1.45入仓对模板的冲击荷载1.4第5页共16页第4页共16页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共16页2、各项乘以分项系数并转化为集中力:1项:0.75×3.4×1.5×1.2=4.6KN;3~4项:(1+4+2)×3.4×1.5×1.4=57.1KN;5项:第1仓33.4×3.4×1.5×1.2=204.4KN;第2仓33.4×3.4×1.5×1.2=204.4KN;6项:第1仓38.9×1.2=46.7KN;第2仓143.6×1.2=172.3KN。3、将铅直力和侧压力转换为径项力:(1)、第1仓(▽79.5m至高程▽82.5m):铅直力沿径向转换:N=(4.6+57.1+46.7)cos550=62.2KN侧压力沿径向转换:F=204.4KN(近似为侧压力沿径向)则总荷载为G=N+F=62.2KN+204.4KN=266....
