富士康科技集团秦皇岛工业园区A02厂房通风工程防排烟施VIP免费

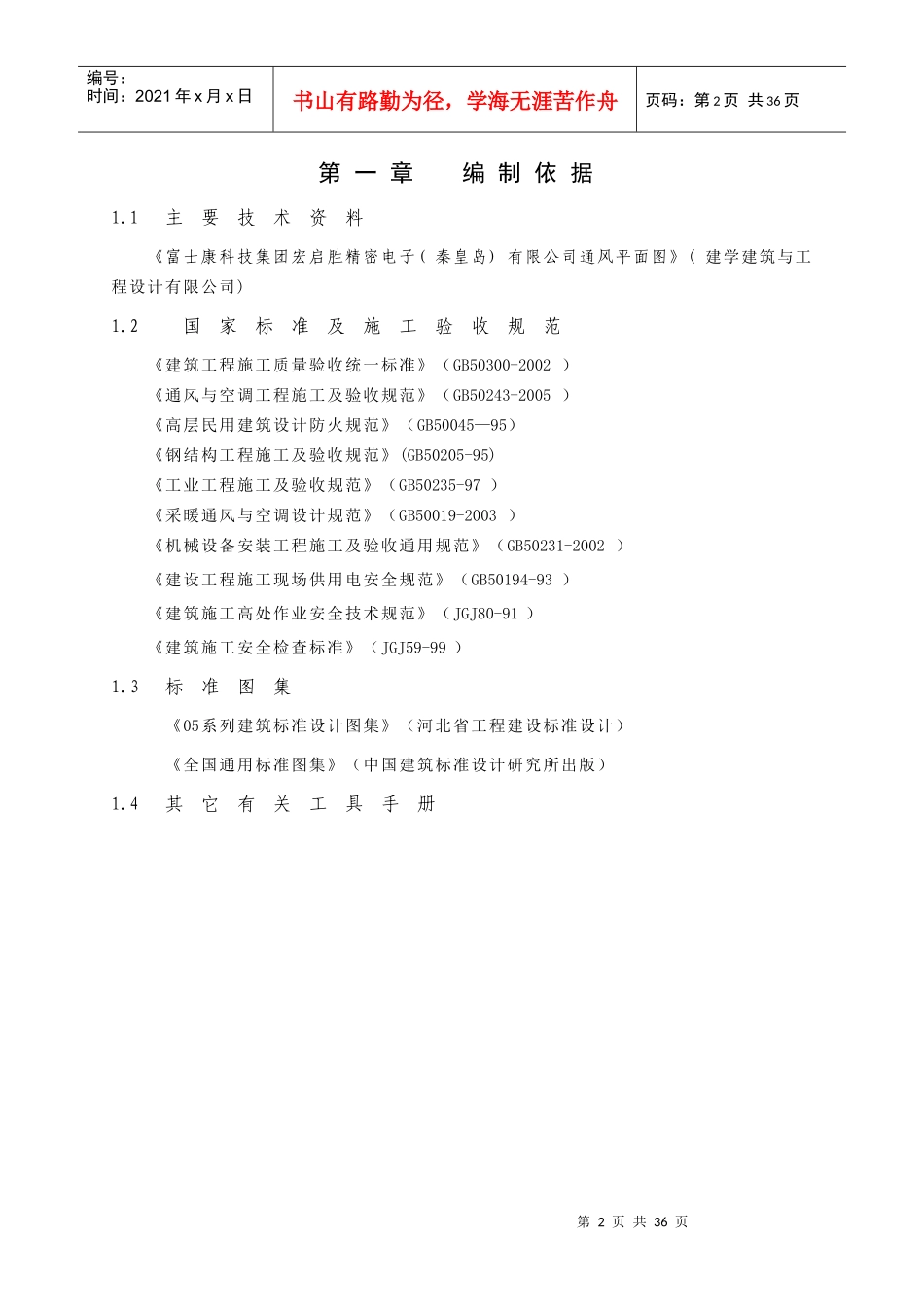

目录第一章编制依据1.1主要技术资料1.2国家标准及施工验收规范1.3标准图集1.4有关工具手册第二章工程概况2.1工程地理位置及工程主要技术特点2.2施工布署第三章施工组织3.1施工方案的选择3.2进场材料检验3.3材料供应计划3.4协调配合3.5中间验收3.6竣工验收第四章主要分部分项工程技术要求4.1风管与配件制作4.2风管系统安装4.3通风机安装4.4风管与设备的防腐4.5防排烟系统试运行4.6竣工验收第五章档案资料的管理第六章工程质量保证措施6.1现场质量保证管理体系6.2质量保证技术措施6.3质量控制流程(报告程序)第七章安全生产文明施工措施7.1安全生产保证体系7.2安全生产管理措施7.3具体安全措施第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页7.4文明施工措施7.5进度计划保证措施7.6成品半成品保护措施第八章辅助资料表8.1拟投入的主要施工机械设备表8.2劳动力计划表8.3临时用地表附图1：施工现场平面布置示意图第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页第一章编制依据1.1主要技术资料《富士康科技集团宏启胜精密电子(秦皇岛)有限公司通风平面图》(建学建筑与工程设计有限公司)1.2国家标准及施工验收规范《建筑工程施工质量验收统一标准》（GB50300-2002）《通风与空调工程施工及验收规范》（GB50243-2005）《高层民用建筑设计防火规范》（GB50045—95）《钢结构工程施工及验收规范》(GB50205-95)《工业工程施工及验收规范》（GB50235-97）《采暖通风与空调设计规范》（GB50019-2003）《机械设备安装工程施工及验收通用规范》（GB50231-2002）《建设工程施工现场供用电安全规范》（GB50194-93）《建筑施工高处作业安全技术规范》（JGJ80-91）《建筑施工安全检查标准》（JGJ59-99）1.3标准图集《05系列建筑标准设计图集》（河北省工程建设标准设计）《全国通用标准图集》（中国建筑标准设计研究所出版）1.4其它有关工具手册第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页第二章工程概况2.1工程地理位置及工程主要技术特点本工程为富士康科技集团秦皇岛工业园区A02厂房通风工程，建筑面积为：31939平方米，地上三层，局部四层。厂房两边附房、三层冰水机房及四层房间采用自然排烟，开窗面积不小于该面积的2%。厂房生产区采用机械排烟，在厂区南北两侧各设一条排烟主管，通过管井至屋顶用排烟风机排至室外。无吊顶区域采用突出板底高度大于500mm的结构梁划分防烟分区,在有吊顶下设固定挡烟垂壁划分防烟分区，每一个防烟分区内设一排烟口。最大防烟分区面积约400m2,排烟机风量：400*120*1.1=52800m3/h。所有卫生间均设有排气扇，直接排至室外。由于本工程为精密电子行业应用的典型通风工程，对通风、防排烟要求较高，故生产车间均设置了排烟管道和高温排烟风机，与消防控制中心联锁，以达到消防保护的目的。质量目标：保证了分部工程交验合格率为100%，杜绝重大工程质量事故发生。工程质量为“合格”。2.2施工布署根据施工现场情况，在条件允许的情况下，同建设单位和总包单位商议，在施工区划出通风工程施工专用区域供通风系统施工使用。第三章施工组织3.1施工方案的选择第4页共36页第3页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共36页3.2.1施工程序安排本工程根据建筑结构施工进展情况，分为五个部分：1、风管系统制安；2、通风机安装；3、排风扇安装；4、排烟口安装；5、工程系统调试。各施工程序均按流水作业施工方式进行安排，以加强各工序的质量控制并为抢工期创造条件。3.2.2施工工序流程图通风机安装风管制安－→－→排烟口安装－→工程系统调试排风扇安装3.2.3样板引路在作业面大面积展开前，应做样板引路，在建设方，监理、总包方验收同意后展开大面积作业。3.2材料供应计划3.2.1各部门职责本公司严格按ISO9002质量体系程序，依据受控的作业指导书进行原材料采购和质量控制。对本工程的材料供应，各部门履行以下职责，以充分保证材料及时供应和质量控制。3.2.1.1技术部根据标准及设计图及时算...
