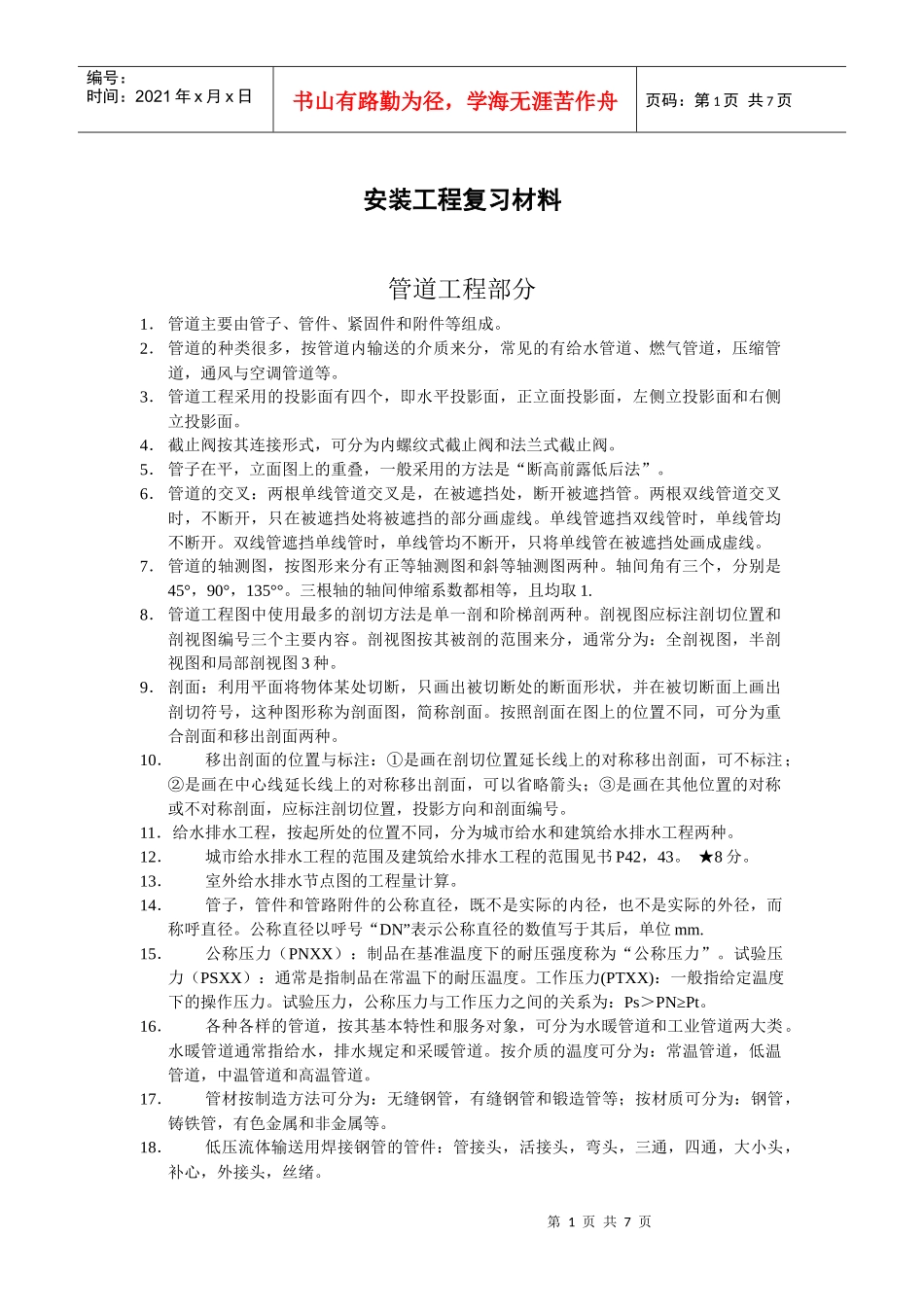

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页安装工程复习材料管道工程部分1．管道主要由管子、管件、紧固件和附件等组成。2．管道的种类很多，按管道内输送的介质来分，常见的有给水管道、燃气管道，压缩管道，通风与空调管道等。3．管道工程采用的投影面有四个，即水平投影面，正立面投影面，左侧立投影面和右侧立投影面。4．截止阀按其连接形式，可分为内螺纹式截止阀和法兰式截止阀。5．管子在平，立面图上的重叠，一般采用的方法是“断高前露低后法”。6．管道的交叉：两根单线管道交叉是，在被遮挡处，断开被遮挡管。两根双线管道交叉时，不断开，只在被遮挡处将被遮挡的部分画虚线。单线管遮挡双线管时，单线管均不断开。双线管遮挡单线管时，单线管均不断开，只将单线管在被遮挡处画成虚线。7．管道的轴测图，按图形来分有正等轴测图和斜等轴测图两种。轴间角有三个，分别是45°，90°，135°°。三根轴的轴间伸缩系数都相等，且均取1.8．管道工程图中使用最多的剖切方法是单一剖和阶梯剖两种。剖视图应标注剖切位置和剖视图编号三个主要内容。剖视图按其被剖的范围来分，通常分为：全剖视图，半剖视图和局部剖视图3种。9．剖面：利用平面将物体某处切断，只画出被切断处的断面形状，并在被切断面上画出剖切符号，这种图形称为剖面图，简称剖面。按照剖面在图上的位置不同，可分为重合剖面和移出剖面两种。10．移出剖面的位置与标注：①是画在剖切位置延长线上的对称移出剖面，可不标注；②是画在中心线延长线上的对称移出剖面，可以省略箭头；③是画在其他位置的对称或不对称剖面，应标注剖切位置，投影方向和剖面编号。11．给水排水工程，按起所处的位置不同，分为城市给水和建筑给水排水工程两种。12．城市给水排水工程的范围及建筑给水排水工程的范围见书P42，43。★8分。13．室外给水排水节点图的工程量计算。14．管子，管件和管路附件的公称直径，既不是实际的内径，也不是实际的外径，而称呼直径。公称直径以呼号“DN”表示公称直径的数值写于其后，单位mm.15．公称压力（PNXX）：制品在基准温度下的耐压强度称为“公称压力”。试验压力（PSXX）：通常是指制品在常温下的耐压温度。工作压力(PTXX)：一般指给定温度下的操作压力。试验压力，公称压力与工作压力之间的关系为：Ps＞PN≥Pt。16．各种各样的管道，按其基本特性和服务对象，可分为水暖管道和工业管道两大类。水暖管道通常指给水，排水规定和采暖管道。按介质的温度可分为：常温管道，低温管道，中温管道和高温管道。17．管材按制造方法可分为：无缝钢管，有缝钢管和锻造管等；按材质可分为：钢管，铸铁管，有色金属和非金属等。18．低压流体输送用焊接钢管的管件：管接头，活接头，弯头，三通，四通，大小头，补心，外接头，丝绪。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页19．铸铁管分为给水铸铁管和排水铸铁管两种，给水铸铁管通常用灰口铸铁浇铸而成。给水铸铁按接口形式可分为：承插式和法兰式两种。20．管道工程用的法兰分为管道法兰和通风管法兰。法兰的规格表示：通常选用标准法兰，平焊钢法兰的规格，一般以公称直径“DN”和公称压力“PN”表示。螺栓，螺帽的规格表示：通常以“M”表示螺栓的直径；以“L”表示螺栓的长度，单位MM。21．阀门的型号有7部分组成★：阀门类别，驱动方式，连接形式，结构形式，密封面材料，公称压力和阀体材料。（1）阀门类别及代号：闸阀Z，截止阀J，安全阀A，蝶阀D，止回阀H，球阀Q。（2）驱动方式及代号：涡轮3，正齿轮4，气动6，液动7，电磁8，电动机9。,（3）阀门连接形式及其代号：内螺纹1，外螺纹2，法兰4，焊接6，对夹7，卡箍8。（4）阀门结构形式及其及其代号：明杆楔式单闸板1，明杆楔式双闸板2，暗杆楔单闸板5，暗杆楔式双闸板6。截止阀（直角式）2，止回阀（直通升降式1，立式升降式2），球阀（直通式3），蝶阀（垂直板式1，斜板式3）。（5）阀门的密封材料及代号：铜T，橡胶X，聚氧乙烯SC，石墨石棉S，搪瓷TC，尼龙NS。（6）阀体材料及代号：灰铸铁Z，可锻铸...
