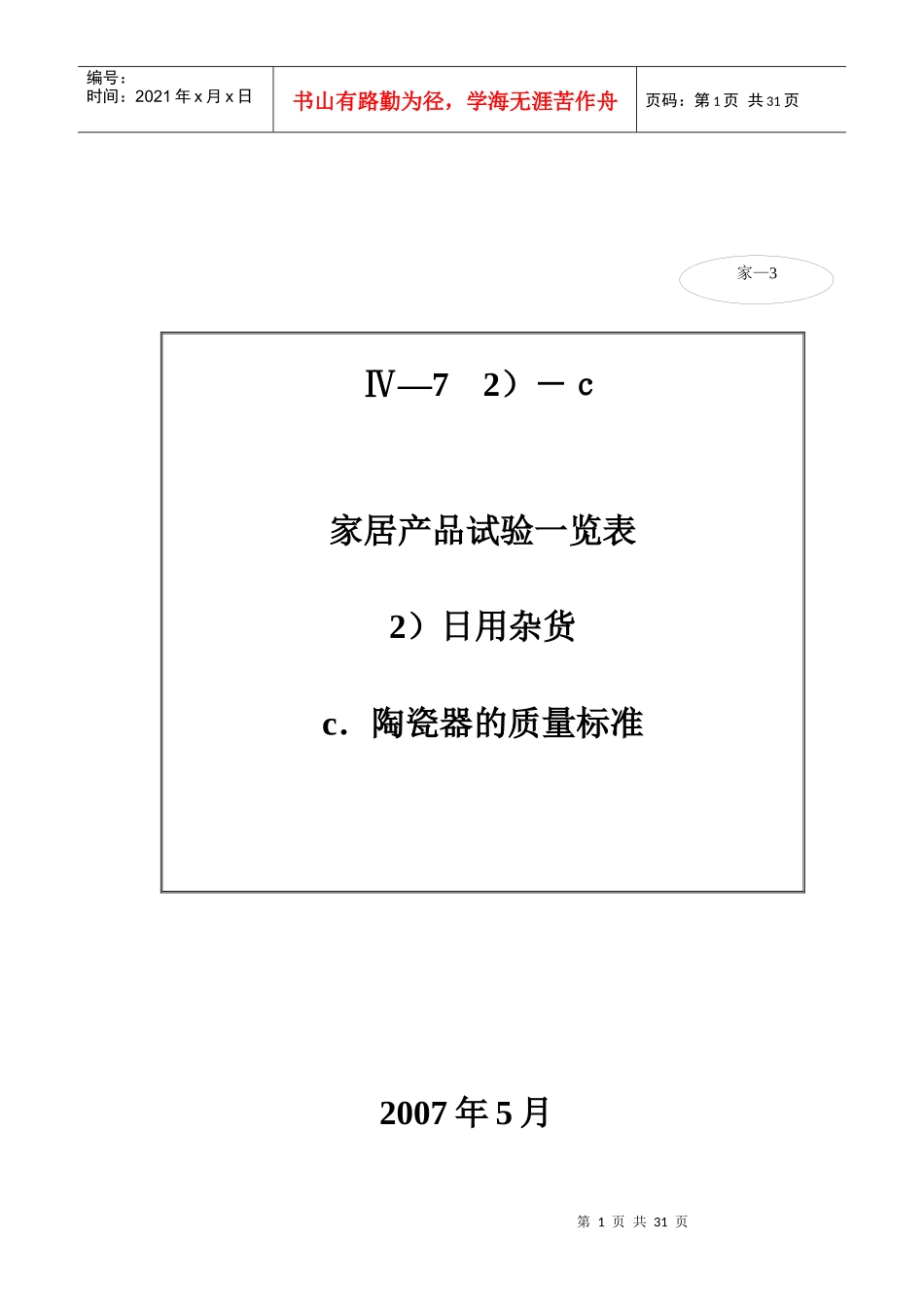

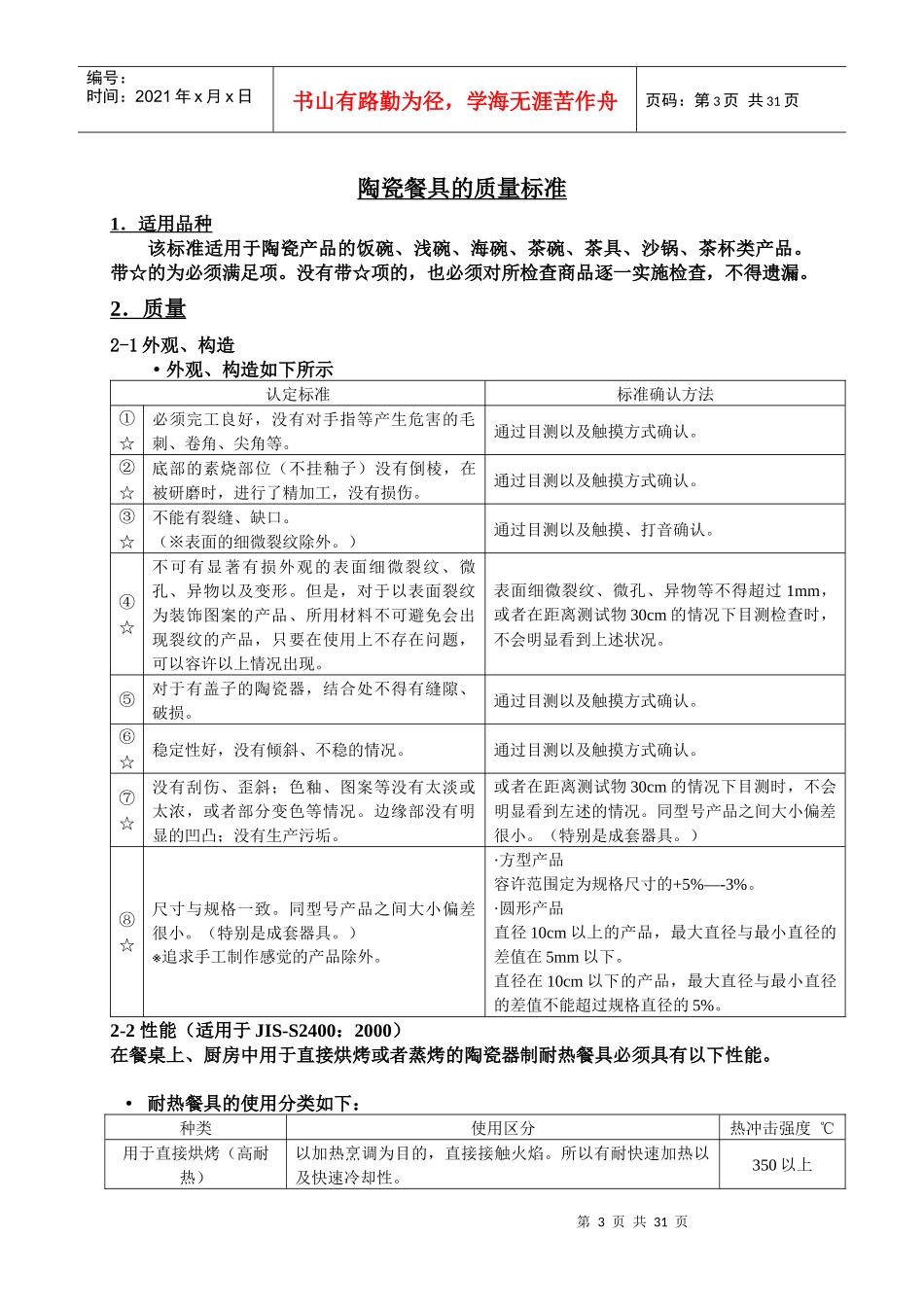

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页Ⅳ―72）―ｃ家居产品试验一览表2）日用杂货c．陶瓷器的质量标准2007年5月家—3第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页伊藤洋华堂株式会社第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页陶瓷餐具的质量标准1．适用品种该标准适用于陶瓷产品的饭碗、浅碗、海碗、茶碗、茶具、沙锅、茶杯类产品。带☆的为必须满足项。没有带☆项的，也必须对所检查商品逐一实施检查，不得遗漏。2．质量2-1外观、构造·外观、构造如下所示认定标准标准确认方法①☆必须完工良好，没有对手指等产生危害的毛刺、卷角、尖角等。通过目测以及触摸方式确认。②☆底部的素烧部位（不挂釉子）没有倒棱，在被研磨时，进行了精加工，没有损伤。通过目测以及触摸方式确认。③☆不能有裂缝、缺口。（※表面的细微裂纹除外。）通过目测以及触摸、打音确认。④☆不可有显著有损外观的表面细微裂纹、微孔、异物以及变形。但是，对于以表面裂纹为装饰图案的产品、所用材料不可避免会出现裂纹的产品，只要在使用上不存在问题，可以容许以上情况出现。表面细微裂纹、微孔、异物等不得超过1mm，或者在距离测试物30cm的情况下目测检查时，不会明显看到上述状况。⑤对于有盖子的陶瓷器，结合处不得有缝隙、破损。通过目测以及触摸方式确认。⑥☆稳定性好，没有倾斜、不稳的情况。通过目测以及触摸方式确认。⑦☆没有刮伤、歪斜；色釉、图案等没有太淡或太浓，或者部分变色等情况。边缘部没有明显的凹凸；没有生产污垢。或者在距离测试物30cm的情况下目测时，不会明显看到左述的情况。同型号产品之间大小偏差很小。（特别是成套器具。）⑧☆尺寸与规格一致。同型号产品之间大小偏差很小。（特别是成套器具。）※追求手工制作感觉的产品除外。·方型产品容许范围定为规格尺寸的+5%—-3%。·圆形产品直径10cm以上的产品，最大直径与最小直径的差值在5mm以下。直径在10cm以下的产品，最大直径与最小直径的差值不能超过规格直径的5%。2-2性能（适用于JIS-S2400：2000）在餐桌上、厨房中用于直接烘烤或者蒸烤的陶瓷器制耐热餐具必须具有以下性能。·耐热餐具的使用分类如下：种类使用区分热冲击强度℃用于直接烘烤（高耐热）以加热烹调为目的，直接接触火焰。所以有耐快速加热以及快速冷却性。350以上第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页用于直接烘烤用以加热烹调为目的，直接接触火焰150以上用于烤炉（300℃以下）以加热烹调为目的，不能直接接触火焰，可以在300℃以下的烤炉中烹调。150以上用于烤炉（300℃以上）以加热烹调为目的，不能直接接触火焰，可以在200℃以下的烤炉中烹调。120以上©伊藤洋华堂株式会社第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页·热冲击强度在进行下述试验（JIS-S-2400：4.1）时，陶瓷器不能产生以下问题：釉层出现裂纹或者剥离；胎体开裂、出现缝隙、产生裂缝或者缺失。但是对于《外观、构造—④》中所容许的产品，只要在使用上不存在故障，表面的细微裂纹不被看作缺点。·热冲击试验热冲击试验是把试验材料依照以下种类，预先在恒温器中将试验材料保持1小时，使其温度差（加热温度和水的温度差）达到下表数值。然后直接把试验材料放入24±3℃的水槽中，等试验材料温度降至水温后取出，观察釉层及胎体是否有缺陷。种类热冲击强度℃用于直接烘烤（高耐热）350～360用于直接烘烤150～160用于烤炉（300℃以下）150～160用于烤炉（300℃以上）120～1282-3有害物质溶出试验适用标准：【食品卫生法（食品、添加物等的规格标准第三器具以及容器包装）】·有害物质溶出试验方法在试验材料中装满4%的醋酸溶液，放置24小时后，在材料中的元素溶入溶液中的基础上进行蒸发干固处理，利用原子吸光光度法进行铅、镉试验。·有害物质溶出标准通过原子吸光光度法，铅、镉的数值必须不高于下表所...
