安农大工厂供电课程设计VIP免费

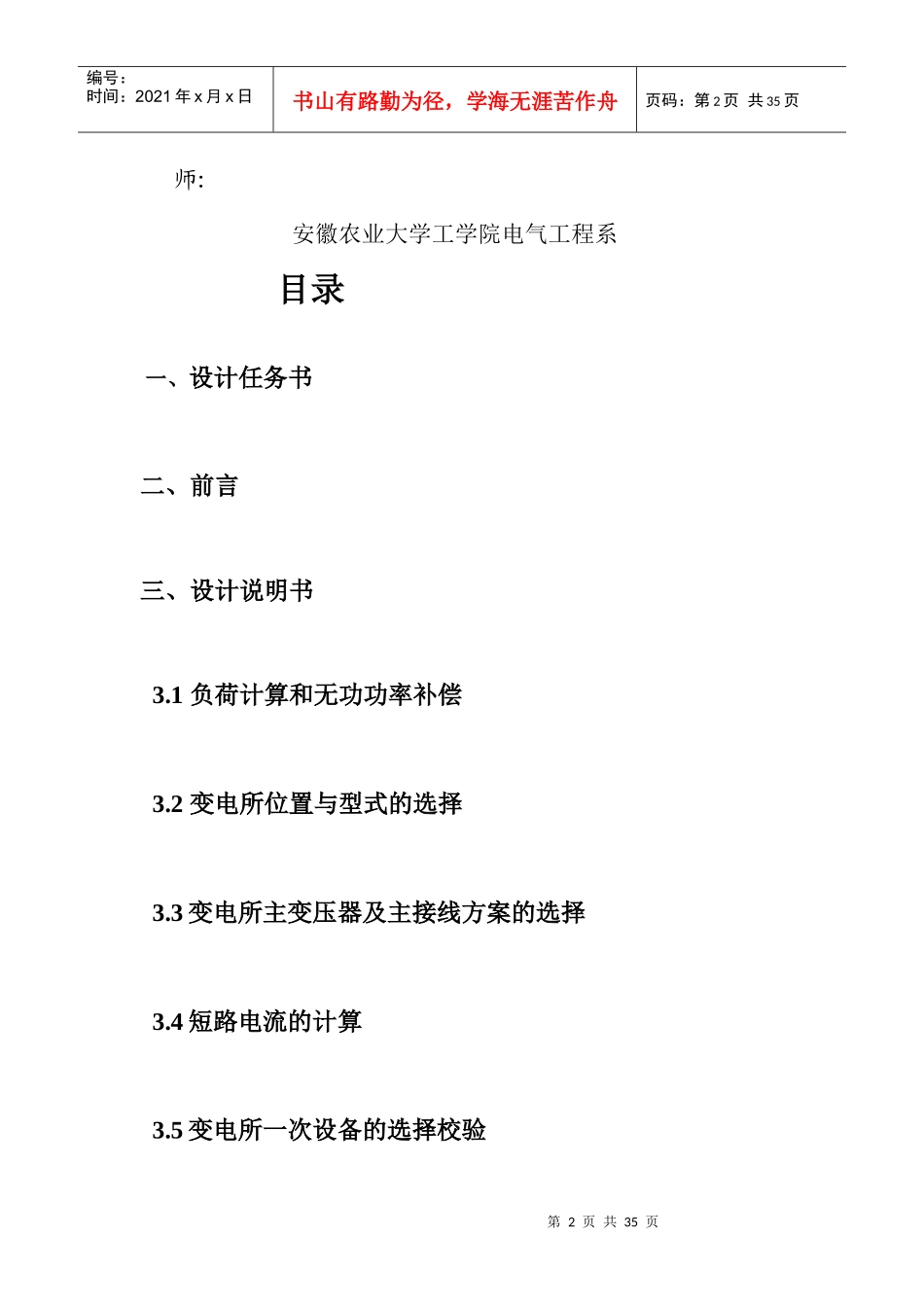

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页工厂供电课程设计报告设计课题:XX机械厂降压变电所的电气设计姓名:学院:工学院专业:电气工程及其自动化班级:学号:日期3月—6月指导教第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页师:安徽农业大学工学院电气工程系目录一、设计任务书二、前言三、设计说明书3.1负荷计算和无功功率补偿3.2变电所位置与型式的选择3.3变电所主变压器及主接线方案的选择3.4短路电流的计算3.5变电所一次设备的选择校验第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页3.6变压所进出线与邻近单位联络线的选择3.7变电所二次回路方案的选择与继电保护的整定3.8降压变电所防雷与接地装置的设计四、设计图纸五、课程设计总结心得体会参考文献一、设计任务书（一）设计题目XX机械厂降压变电所的电气设计（二）设计要求要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的发展，按照安全可靠、技术先进、经济合理的要求，确定变电所的位置和型式，确定变电所主变压器的台数、容量与类型，选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护，确定防雷和接线装置。最后按要求写出设计说明书，并绘出设计图纸。（三）设计依据1.工厂总平面图如图11-1所示2.工厂负荷情况本厂多数车间为两班制，年最大利用负荷小时为3800h，第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页日最大负荷持续时间为6h。该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。低压动力设备均为三相，额定电压为380V。电气照明及家用电器均为单相，额定电压为220V。本厂的负荷统计资料如下表所示。工厂负荷统计资料厂房编号厂房名称负荷类别设备容量/kW需要系数功率因数3铸造车间动力3200.390.65照明6.20.851.02锻压车间动力3000.250.62照明7.40.781.010金工车间动力3250.280.61照明7.50.861.06工具车间动力3600.320.62照明7.20.881.04电镀车间动力2700.580.72照明6.60.871.01热处理车间动力1300.60.73照明7.30.881.09装配车间动力1200.370.65照明6.20.871.07机修车间动力1600.260.61照明1.70.91.08锅炉房动力900.80.74照明1.80.91.05仓库动力200.30.82照明1.60.881.0生活区照明4500.720.923.工厂其他情况原始数据代号原始数据资料代号原始数据资料a4600n30b6p27c10q24dLGJ-95r东南e1.5s15第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页f6t600g300u粘土h1.6v3i70w18j15x0.20k35y0.56l26z0.9m-8工厂总平面图如图11-11)供电电源情况按照工厂与当地供电部门签定的供用电协议规定，本厂可由附近一条10kV的公用电源干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线牌号为LGJ-95，导线为等边三角形排列，线距为1.5m；干线首端距离本厂约6km。干线首端所装设的高压断路器断流容量为300MVA。此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护的动作时间为1.6s。为满足贯彻二级负荷的要求，可采用高压联络线由邻近的单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为70km，电缆线路总长度为15km。2)气象资料本厂所在地区的年最高气温为35℃，年平均气温为26℃，年最低气温为-8℃，年最热月平均最高气温为30℃，年最热月平均气温为27℃，年最热月地下0.8m处平均温度为24℃。当地主导风向为东南风，年雷暴日数为15。3)地质水文资料本厂所在地区平均海拔600m，地层以粘土为主，地下水位为3m。4)电费制度本厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制交纳电费。每月基本电费按主变压器容量计为18元/kVA，动力电费为0.20元/kW·h，照明电费为0.56元/kW·h。工厂最大负荷时的功率因数不得低于0.9。此外，电力用户需按新装变压器容量计算，一次性地向供电部门交纳供电贴费：6~10kV为元/kVA。(五）设计...
