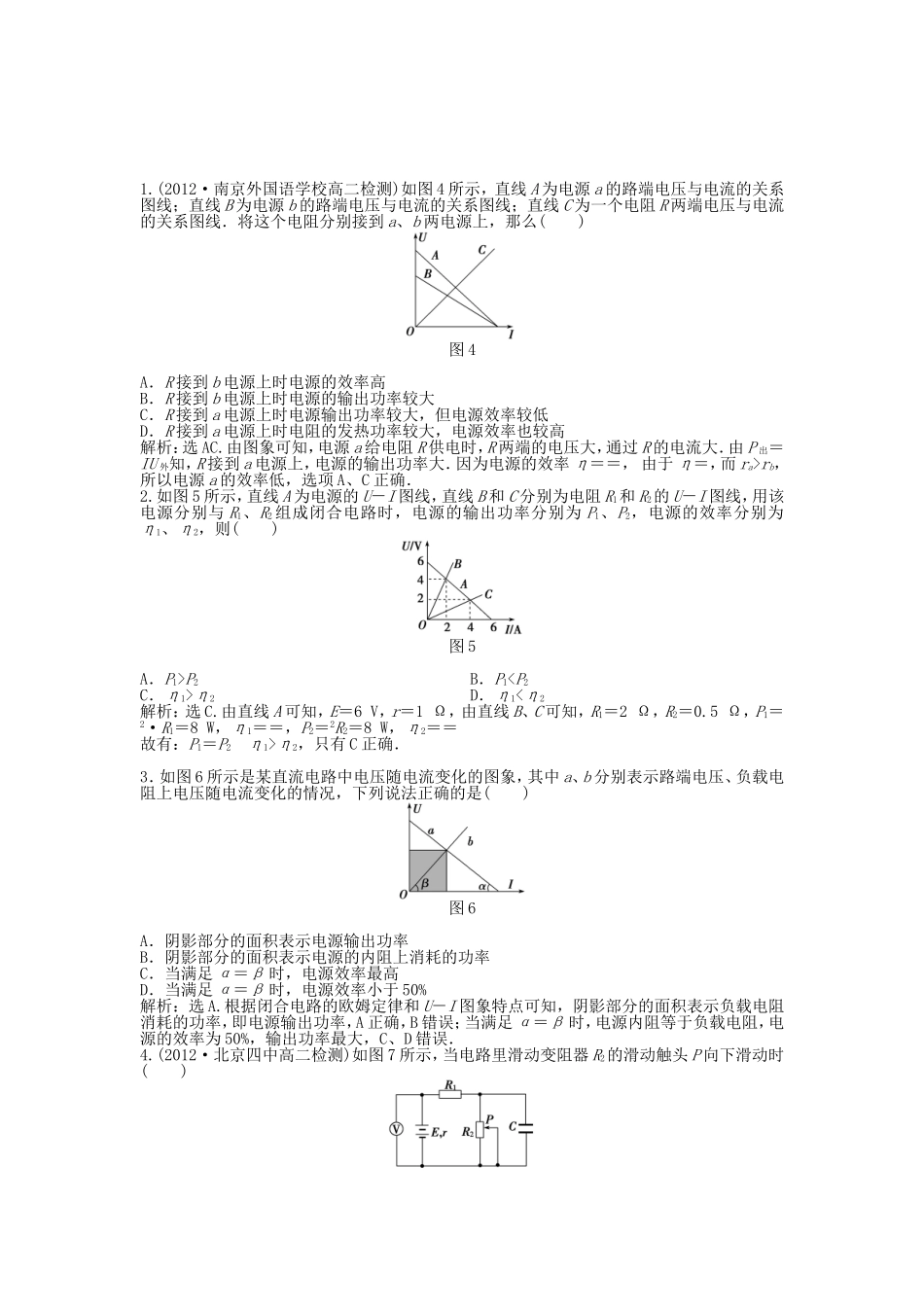

1.(2012·南京外国语学校高二检测)如图4所示，直线A为电源a的路端电压与电流的关系图线；直线B为电源b的路端电压与电流的关系图线；直线C为一个电阻R两端电压与电流的关系图线．将这个电阻分别接到a、b两电源上，那么()图4A．R接到b电源上时电源的效率高B．R接到b电源上时电源的输出功率较大C．R接到a电源上时电源输出功率较大，但电源效率较低D．R接到a电源上时电阻的发热功率较大，电源效率也较高解析：选AC.由图象可知，电源a给电阻R供电时，R两端的电压大，通过R的电流大．由P出＝IU外知，R接到a电源上，电源的输出功率大．因为电源的效率η＝＝，由于η＝，而ra>rb，所以电源a的效率低，选项A、C正确．2.如图5所示，直线A为电源的U－I图线，直线B和C分别为电阻R1和R2的U－I图线，用该电源分别与R1、R2组成闭合电路时，电源的输出功率分别为P1、P2，电源的效率分别为η1、η2，则()图5A．P1>P2B．P1

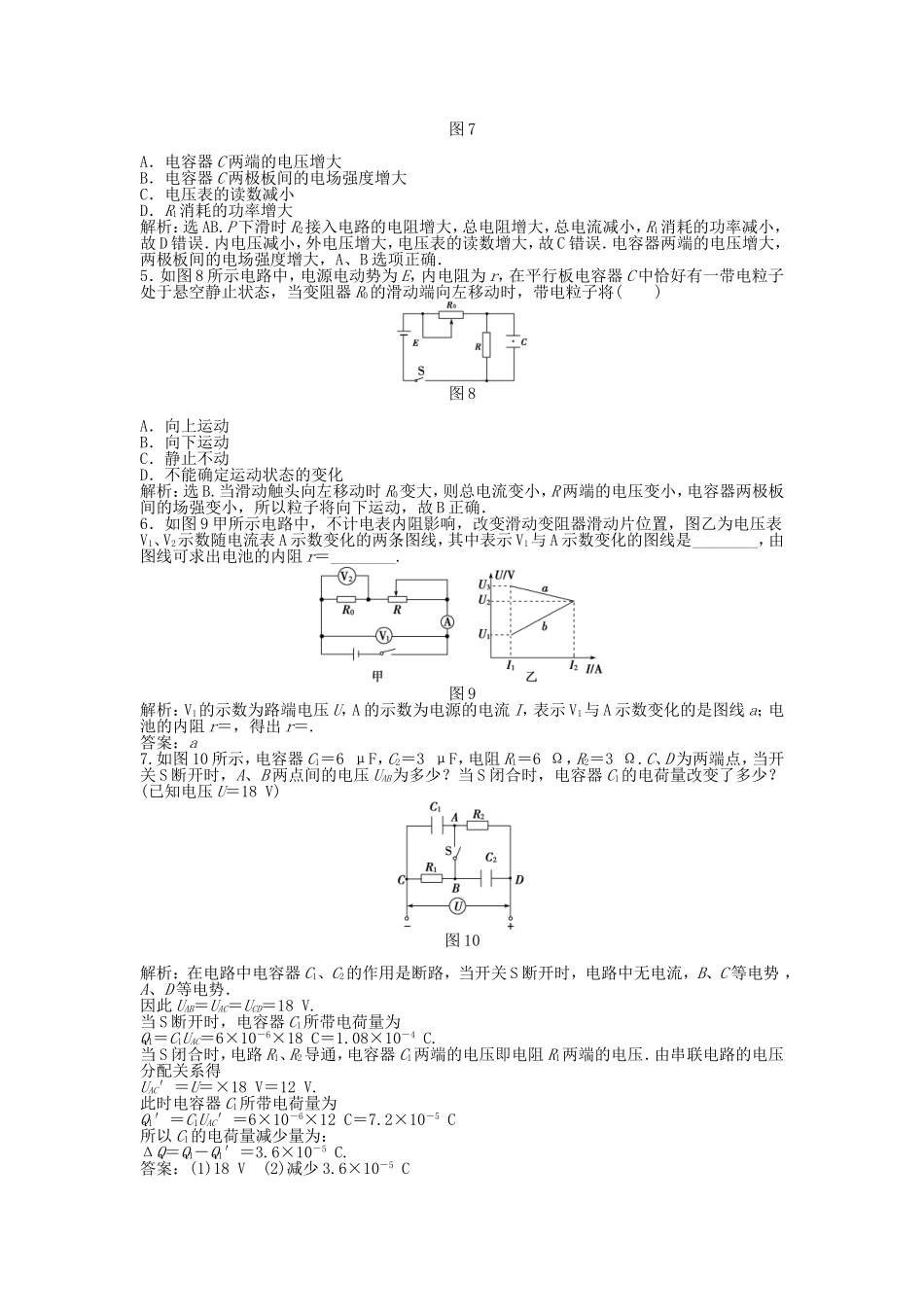

η2D．η1<η2解析：选C.由直线A可知，E＝6V，r＝1Ω，由直线B、C可知，R1＝2Ω，R2＝0.5Ω，P1＝2·R1＝8W，η1＝＝，P2＝2R2＝8W，η2＝＝故有：P1＝P2η1>η2，只有C正确．3．如图6所示是某直流电路中电压随电流变化的图象，其中a、b分别表示路端电压、负载电阻上电压随电流变化的情况，下列说法正确的是()图6A．阴影部分的面积表示电源输出功率B．阴影部分的面积表示电源的内阻上消耗的功率C．当满足α＝β时，电源效率最高D．当满足α＝β时，电源效率小于50%解析：选A.根据闭合电路的欧姆定律和U－I图象特点可知，阴影部分的面积表示负载电阻消耗的功率，即电源输出功率，A正确，B错误；当满足α＝β时，电源内阻等于负载电阻，电源的效率为50%，输出功率最大，C、D错误．4.(2012·北京四中高二检测)如图7所示，当电路里滑动变阻器R2的滑动触头P向下滑动时()图7A．电容器C两端的电压增大B．电容器C两极板间的电场强度增大C．电压表的读数减小D．R1消耗的功率增大解析：选AB.P下滑时R2接入电路的电阻增大，总电阻增大，总电流减小，R1消耗的功率减小，故D错误．内电压减小，外电压增大，电压表的读数增大，故C错误．电容器两端的电压增大，两极板间的电场强度增大，A、B选项正确．5．如图8所示电路中，电源电动势为E，内电阻为r，在平行板电容器C中恰好有一带电粒子处于悬空静止状态，当变阻器R0的滑动端向左移动时，带电粒子将()图8A．向上运动B．向下运动C．静止不动D．不能确定运动状态的变化解析：选B.当滑动触头向左移动时R0变大，则总电流变小，R两端的电压变小，电容器两极板间的场强变小，所以粒子将向下运动，故B正确．6．如图9甲所示电路中，不计电表内阻影响，改变滑动变阻器滑动片位置，图乙为电压表V1、V2示数随电流表A示数变化的两条图线，其中表示V1与A示数变化的图线是________，由图线可求出电池的内阻r＝________.图9解析：V1的示数为路端电压U，A的示数为电源的电流I，表示V1与A示数变化的是图线a；电池的内阻r＝，得出r＝.答案：a7.如图10所示，电容器C1＝6μF，C2＝3μF，电阻R1＝6Ω，R2＝3Ω.C、D为两端点，当开关S断开时，A、B两点间的电压UAB为多少？当S闭合时，电容器C1的电荷量改变了多少？(已知电压U＝18V)图10解析：在电路中电容器C1、C2的作用是断路，当开关S断开时，电路中无电流，B、C等电势，A、D等电势．因此UAB＝UAC＝UCD＝18V.当S断开时，电容器C1所带电荷量为Q1＝C1UAC＝6×10－6×18C＝1.08×10－4C.当S闭合时，电路R1、R2导通，电容器C1两端的电压即电阻R1两端的电压．由串联电路的电压分配关系得UAC′＝U＝×18V＝12V.此时电容器C1所带电荷量为Q1′＝C1UAC′＝6×10－6×12C＝7.2×10－5C所以C1的电荷量减少量为：ΔQ＝Q1－Q1′＝3.6×10－5C.答案：(1)18V(2)减少3.6×10－5C8．(2012·广州第二中学高二检测)如图11所示，E＝10V，r＝1Ω，R1＝R3＝5Ω，R2＝4Ω，C＝100μF.当S断开时，电容器中带电粒子恰好处于静止状态．求：图11(1)S闭合后，带电粒子加速度的大小和方向；(2)S闭合后流过R3的总电荷量．解析：(1)开始带电粒子恰好处于静止状态，必有qE＝mg且qE竖直向上．S闭合后，qE＝mg的平衡关系被打破．S断开，带电粒...
