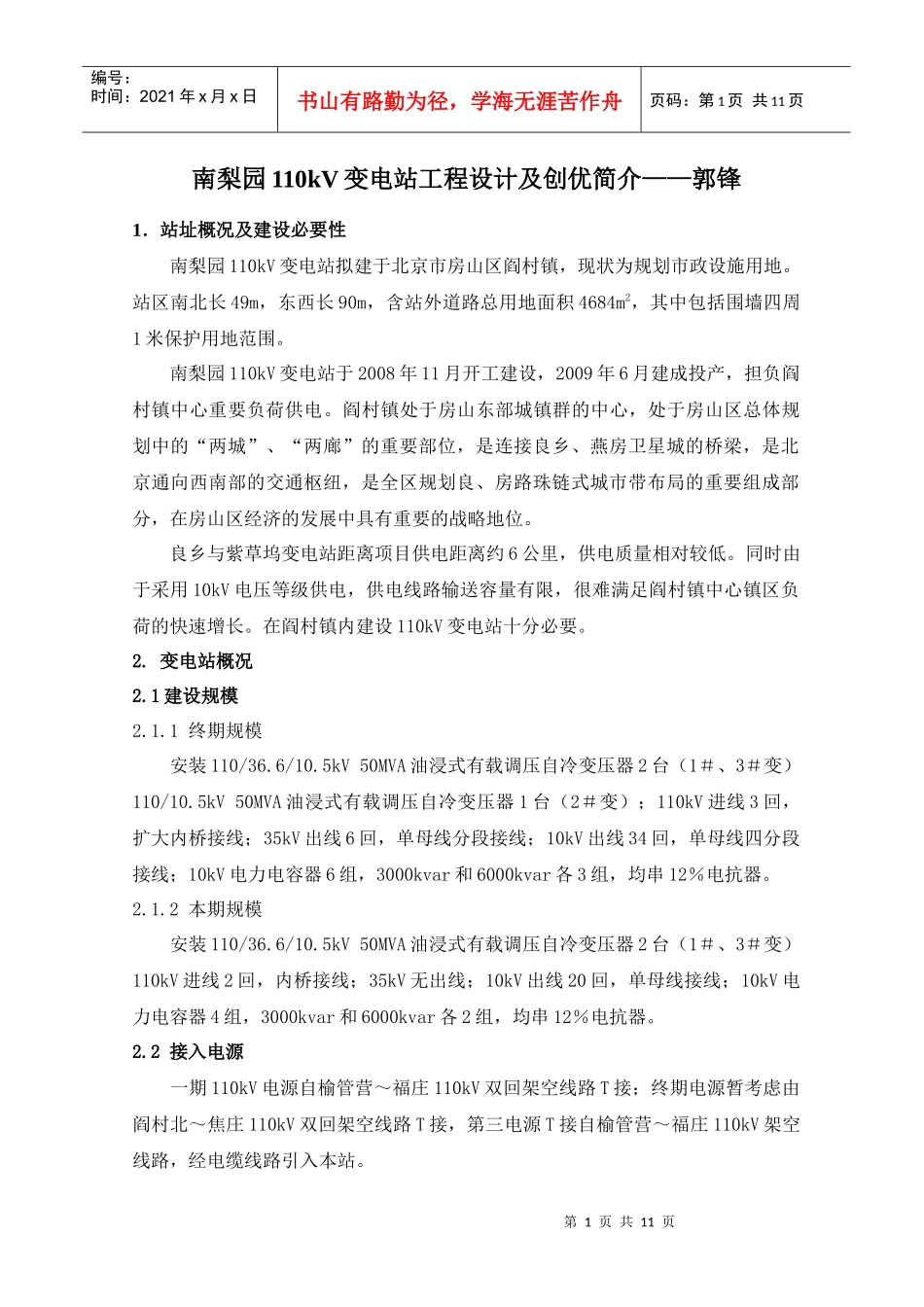

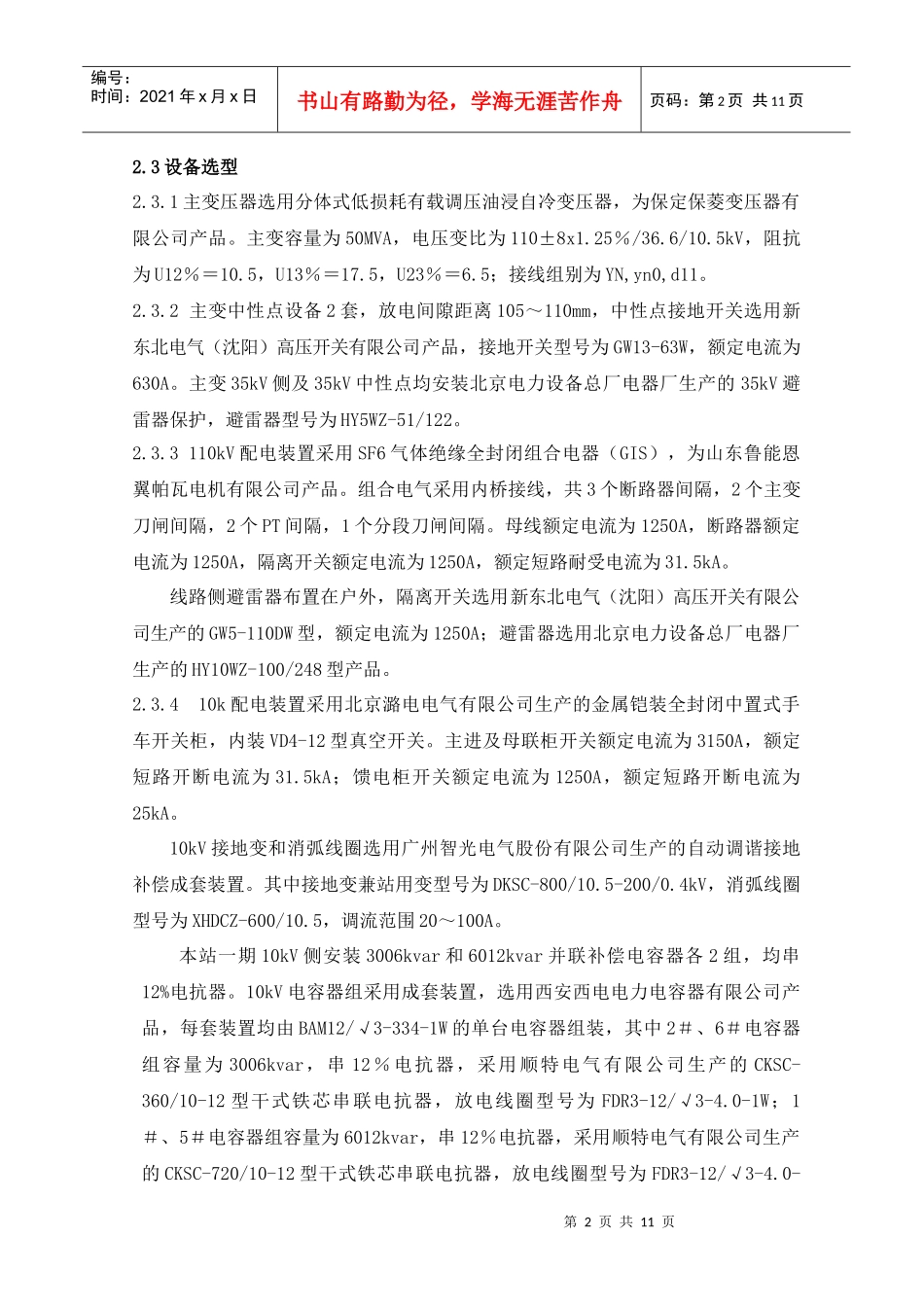

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页南梨园110kV变电站工程设计及创优简介——郭锋1．站址概况及建设必要性南梨园110kV变电站拟建于北京市房山区阎村镇，现状为规划市政设施用地。站区南北长49m，东西长90m，含站外道路总用地面积4684m2，其中包括围墙四周1米保护用地范围。南梨园110kV变电站于2008年11月开工建设，2009年6月建成投产，担负阎村镇中心重要负荷供电。阎村镇处于房山东部城镇群的中心，处于房山区总体规划中的“两城”、“两廊”的重要部位，是连接良乡、燕房卫星城的桥梁，是北京通向西南部的交通枢纽，是全区规划良、房路珠链式城市带布局的重要组成部分，在房山区经济的发展中具有重要的战略地位。良乡与紫草坞变电站距离项目供电距离约6公里，供电质量相对较低。同时由于采用10kV电压等级供电，供电线路输送容量有限，很难满足阎村镇中心镇区负荷的快速增长。在阎村镇内建设110kV变电站十分必要。2.变电站概况2.1建设规模2.1.1终期规模安装110/36.6/10.5kV50MVA油浸式有载调压自冷变压器2台（1＃、3＃变）110/10.5kV50MVA油浸式有载调压自冷变压器1台（2＃变）；110kV进线3回，扩大内桥接线；35kV出线6回，单母线分段接线；10kV出线34回，单母线四分段接线；10kV电力电容器6组，3000kvar和6000kvar各3组，均串12％电抗器。2.1.2本期规模安装110/36.6/10.5kV50MVA油浸式有载调压自冷变压器2台（1＃、3＃变）110kV进线2回，内桥接线；35kV无出线；10kV出线20回，单母线接线；10kV电力电容器4组，3000kvar和6000kvar各2组，均串12％电抗器。2.2接入电源一期110kV电源自榆管营～福庄110kV双回架空线路T接；终期电源暂考虑由阎村北～焦庄110kV双回架空线路T接，第三电源T接自榆管营～福庄110kV架空线路，经电缆线路引入本站。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页2.3设备选型2.3.1主变压器选用分体式低损耗有载调压油浸自冷变压器，为保定保菱变压器有限公司产品。主变容量为50MVA，电压变比为110±8x1.25％/36.6/10.5kV，阻抗为U12％＝10.5，U13％＝17.5，U23％＝6.5；接线组别为YN,yn0,d11。2.3.2主变中性点设备2套，放电间隙距离105～110mm，中性点接地开关选用新东北电气（沈阳）高压开关有限公司产品，接地开关型号为GW13-63W，额定电流为630A。主变35kV侧及35kV中性点均安装北京电力设备总厂电器厂生产的35kV避雷器保护，避雷器型号为HY5WZ-51/122。2.3.3110kV配电装置采用SF6气体绝缘全封闭组合电器（GIS），为山东鲁能恩翼帕瓦电机有限公司产品。组合电气采用内桥接线，共3个断路器间隔，2个主变刀闸间隔，2个PT间隔，1个分段刀闸间隔。母线额定电流为1250A，断路器额定电流为1250A，隔离开关额定电流为1250A，额定短路耐受电流为31.5kA。线路侧避雷器布置在户外，隔离开关选用新东北电气（沈阳）高压开关有限公司生产的GW5-110DW型，额定电流为1250A；避雷器选用北京电力设备总厂电器厂生产的HY10WZ-100/248型产品。2.3.410k配电装置采用北京潞电电气有限公司生产的金属铠装全封闭中置式手车开关柜，内装VD4-12型真空开关。主进及母联柜开关额定电流为3150A，额定短路开断电流为31.5kA；馈电柜开关额定电流为1250A，额定短路开断电流为25kA。10kV接地变和消弧线圈选用广州智光电气股份有限公司生产的自动调谐接地补偿成套装置。其中接地变兼站用变型号为DKSC-800/10.5-200/0.4kV，消弧线圈型号为XHDCZ-600/10.5，调流范围20～100A。本站一期10kV侧安装3006kvar和6012kvar并联补偿电容器各2组，均串12%电抗器。10kV电容器组采用成套装置，选用西安西电电力电容器有限公司产品，每套装置均由BAM12/√3-334-1W的单台电容器组装，其中2＃、6＃电容器组容量为3006kvar，串12％电抗器，采用顺特电气有限公司生产的CKSC-360/10-12型干式铁芯串联电抗器，放电线圈型号为FDR3-12/√3-4.0-1W；1＃、5＃电容器组容量为6012kvar，串12％电抗器，采用顺特电气有限公司生产的CKSC-720/10-12型干式铁芯串联电抗器，放电线圈型号为FDR3-12/√3-4.0-第3页共11页...
