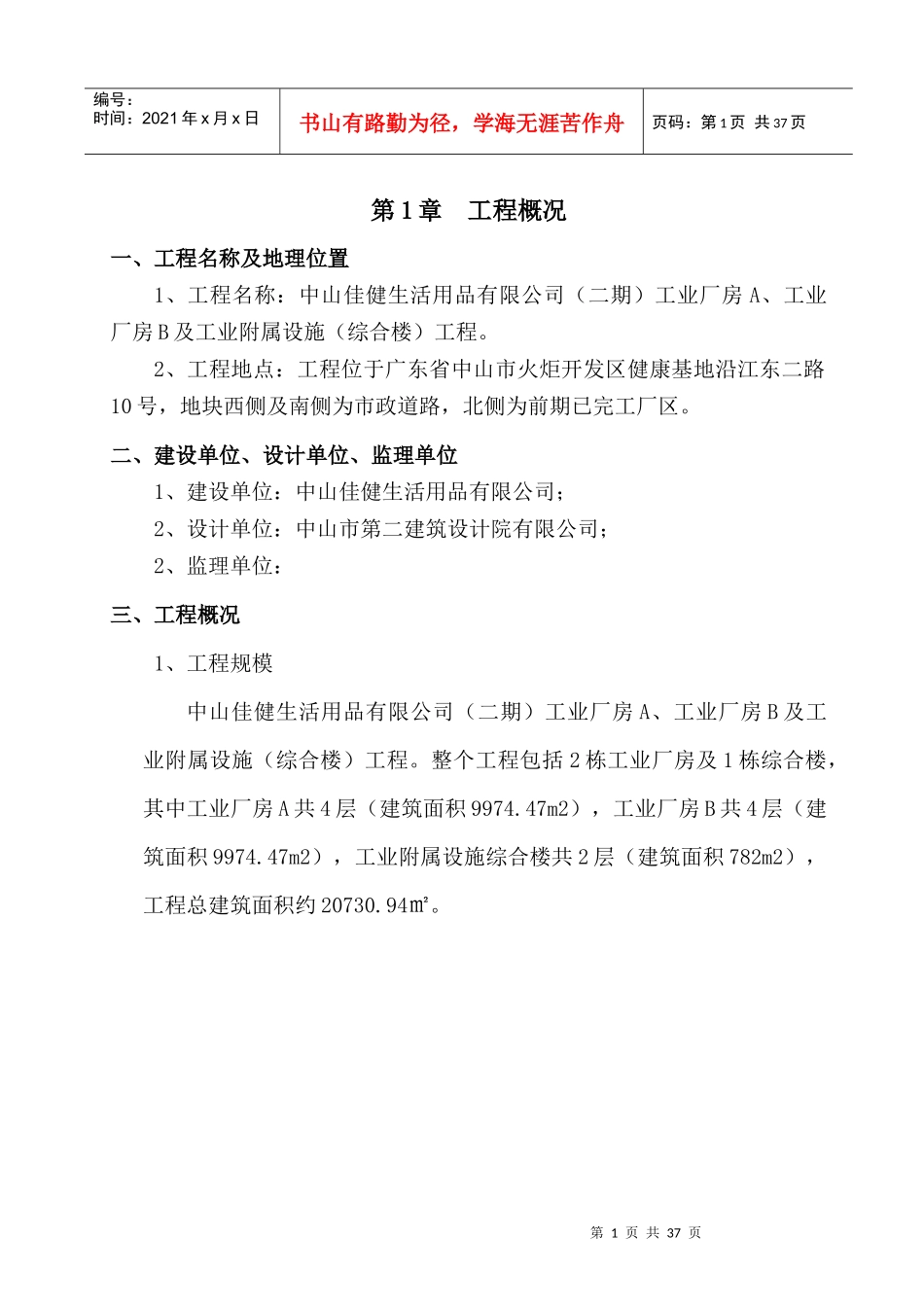

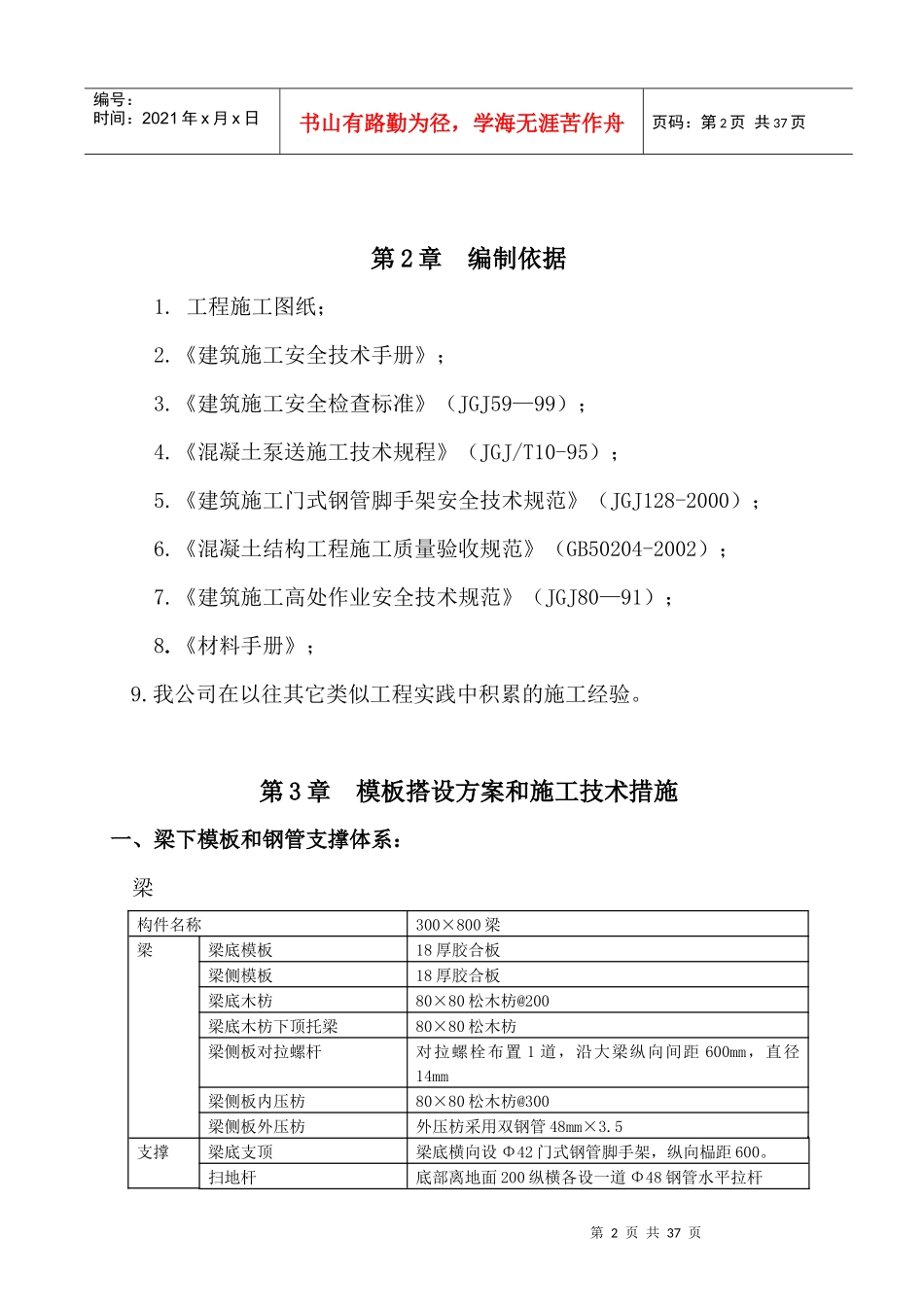

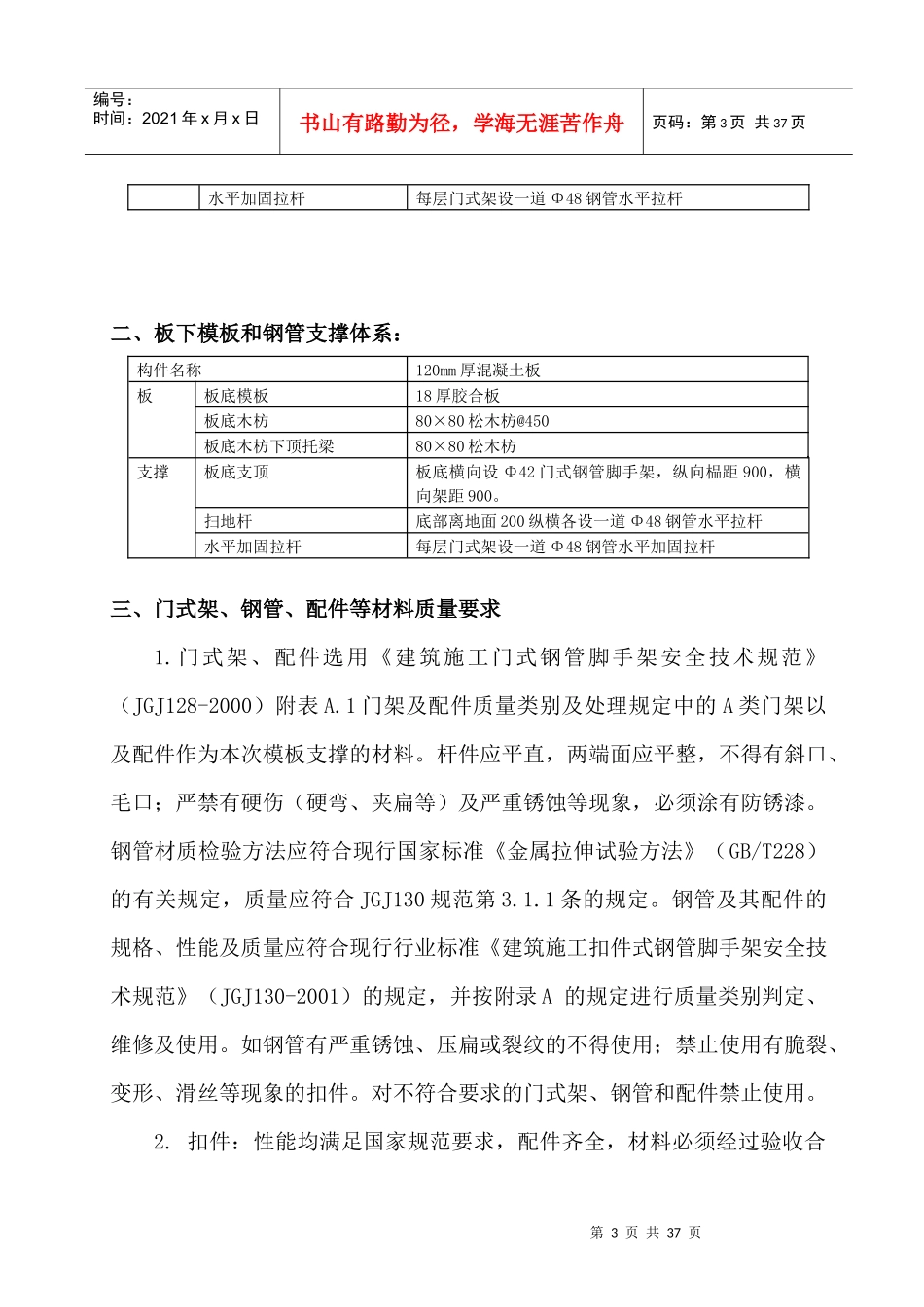

第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共37页第1章工程概况一、工程名称及地理位置1、工程名称：中山佳健生活用品有限公司（二期）工业厂房A、工业厂房B及工业附属设施（综合楼）工程。2、工程地点：工程位于广东省中山市火炬开发区健康基地沿江东二路10号，地块西侧及南侧为市政道路，北侧为前期已完工厂区。二、建设单位、设计单位、监理单位1、建设单位：中山佳健生活用品有限公司；2、设计单位：中山市第二建筑设计院有限公司；2、监理单位：三、工程概况1、工程规模中山佳健生活用品有限公司（二期）工业厂房A、工业厂房B及工业附属设施（综合楼）工程。整个工程包括2栋工业厂房及1栋综合楼，其中工业厂房A共4层（建筑面积9974.47m2），工业厂房B共4层（建筑面积9974.47m2），工业附属设施综合楼共2层（建筑面积782m2），工程总建筑面积约20730.94㎡。第2页共37页第1页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页第2章编制依据1.工程施工图纸；2.《建筑施工安全技术手册》；3.《建筑施工安全检查标准》（JGJ59—99）；4.《混凝土泵送施工技术规程》（JGJ/T10-95）；5.《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000）；6.《混凝土结构工程施工质量验收规范》（GB50204-2002）；7.《建筑施工高处作业安全技术规范》（JGJ80—91）；8.《材料手册》；9.我公司在以往其它类似工程实践中积累的施工经验。第3章模板搭设方案和施工技术措施一、梁下模板和钢管支撑体系：梁构件名称300×800梁梁梁底模板18厚胶合板梁侧模板18厚胶合板梁底木枋80×80松木枋@200梁底木枋下顶托梁80×80松木枋梁侧板对拉螺杆对拉螺栓布置1道，沿大梁纵向间距600mm，直径14mm梁侧板内压枋80×80松木枋@300梁侧板外压枋外压枋采用双钢管48mm×3.5支撑梁底支顶梁底横向设Φ42门式钢管脚手架，纵向榀距600。扫地杆底部离地面200纵横各设一道Φ48钢管水平拉杆第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页水平加固拉杆每层门式架设一道Φ48钢管水平拉杆二、板下模板和钢管支撑体系：构件名称120mm厚混凝土板板板底模板18厚胶合板板底木枋80×80松木枋@450板底木枋下顶托梁80×80松木枋支撑板底支顶板底横向设Φ42门式钢管脚手架，纵向榀距900，横向架距900。扫地杆底部离地面200纵横各设一道Φ48钢管水平拉杆水平加固拉杆每层门式架设一道Φ48钢管水平加固拉杆三、门式架、钢管、配件等材料质量要求1.门式架、配件选用《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000）附表A.1门架及配件质量类别及处理规定中的A类门架以及配件作为本次模板支撑的材料。杆件应平直，两端面应平整，不得有斜口、毛口；严禁有硬伤（硬弯、夹扁等）及严重锈蚀等现象，必须涂有防锈漆。钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》（GB/T228）的有关规定，质量应符合JGJ130规范第3.1.1条的规定。钢管及其配件的规格、性能及质量应符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）的规定，并按附录A的规定进行质量类别判定、维修及使用。如钢管有严重锈蚀、压扁或裂纹的不得使用；禁止使用有脆裂、变形、滑丝等现象的扣件。对不符合要求的门式架、钢管和配件禁止使用。2.扣件：性能均满足国家规范要求，配件齐全，材料必须经过验收合第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页格后方允许使用，当对扣件质量有怀疑时，应按现行国家标准钢管脚手架扣件的规定抽样检测，旧扣件使用前应进行质量检查，有裂缝变形的严禁使用出现，滑丝的螺栓必须更换，新旧扣件均应进行防锈处理。扣件的紧固程度应在40～50N.m，并不大于65N.m，对接扣件的抗拉承载力为3kN。扣件上螺栓保持适当的拧紧程度。对接扣件安装时其开口应向内，以防进雨。各杆件端头伸出扣件的盖板边缘的长度不应小于100mm。3．模板和木枋的材质满足《木结构设计规范》GB50005－2003的要求，截面尺寸符合设计要求。四、门式钢管脚手架...
