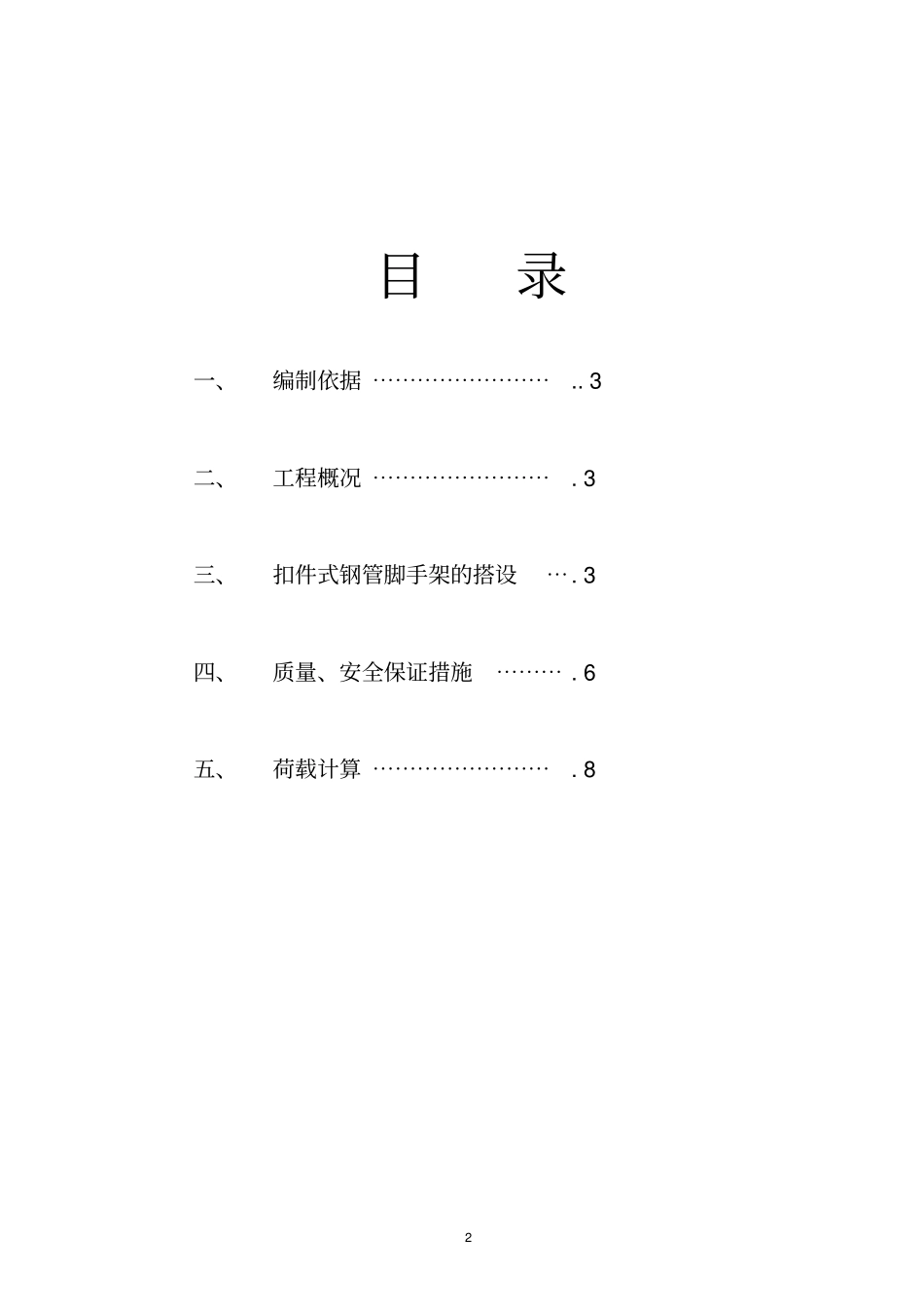

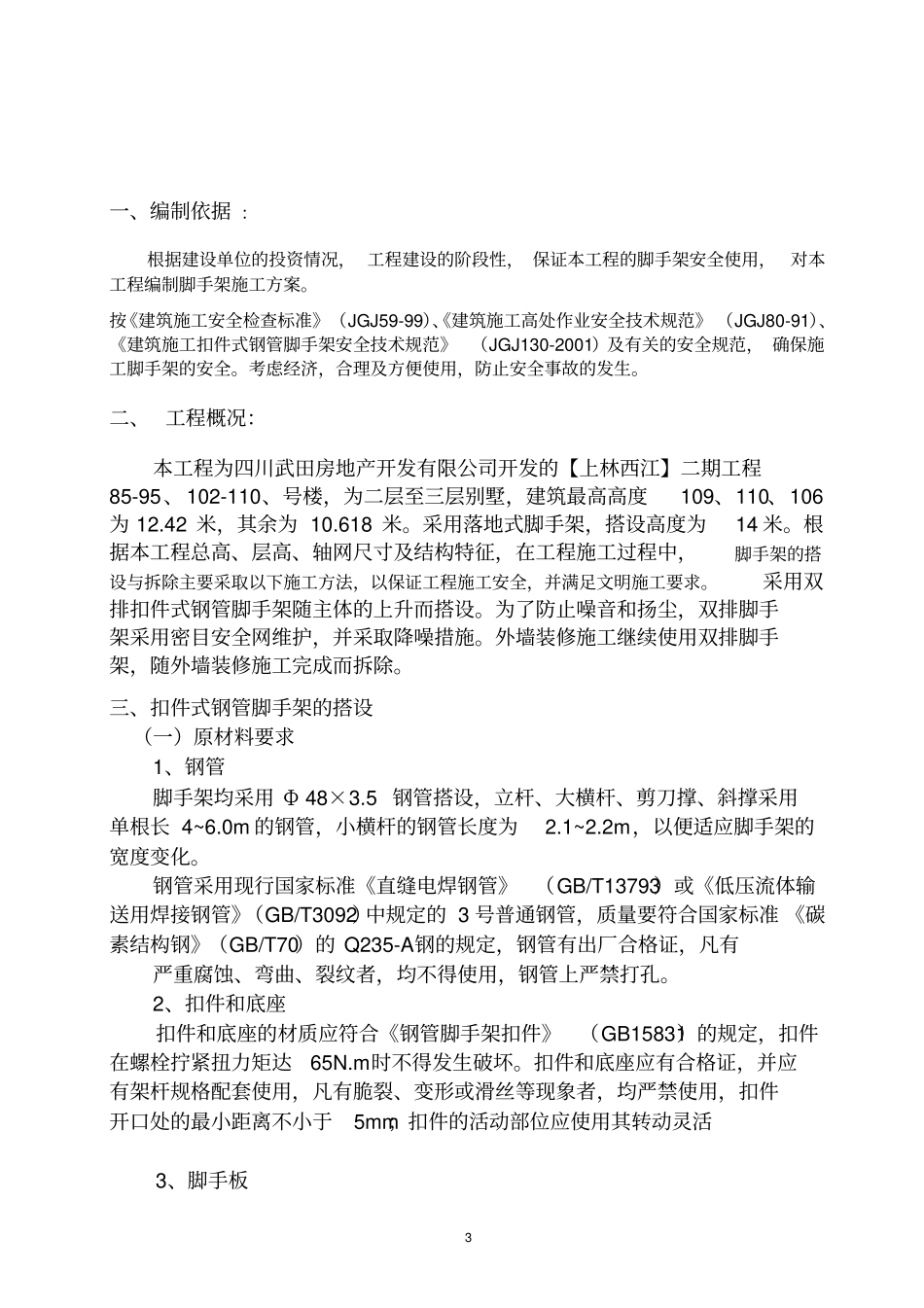

..上林西江二期工程85-95、102-110号楼脚手架搭拆施工方案编制单位：四川省亚辉建筑安装有限公司编制时间：2011年10月20日2目录一、编制依据⋯⋯⋯⋯⋯⋯⋯⋯..3二、工程概况⋯⋯⋯⋯⋯⋯⋯⋯.3三、扣件式钢管脚手架的搭设⋯.3四、质量、安全保证措施⋯⋯⋯.6五、荷载计算⋯⋯⋯⋯⋯⋯⋯⋯.83一、编制依据：根据建设单位的投资情况，工程建设的阶段性，保证本工程的脚手架安全使用，对本工程编制脚手架施工方案。按《建筑施工安全检查标准》（JGJ59-99）、《建筑施工高处作业安全技术规范》（JGJ80-91）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）及有关的安全规范，确保施工脚手架的安全。考虑经济，合理及方便使用，防止安全事故的发生。二、工程概况：本工程为四川武田房地产开发有限公司开发的【上林西江】二期工程85-95、102-110、号楼，为二层至三层别墅，建筑最高高度109、110、106为12.42米，其余为10.618米。采用落地式脚手架，搭设高度为14米。根据本工程总高、层高、轴网尺寸及结构特征，在工程施工过程中，脚手架的搭设与拆除主要采取以下施工方法，以保证工程施工安全，并满足文明施工要求。采用双排扣件式钢管脚手架随主体的上升而搭设。为了防止噪音和扬尘，双排脚手架采用密目安全网维护，并采取降噪措施。外墙装修施工继续使用双排脚手架，随外墙装修施工完成而拆除。三、扣件式钢管脚手架的搭设（一）原材料要求1、钢管脚手架均采用Φ48×3.5钢管搭设，立杆、大横杆、剪刀撑、斜撑采用单根长4~6.0m的钢管，小横杆的钢管长度为2.1~2.2m，以便适应脚手架的宽度变化。钢管采用现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，质量要符合国家标准《碳素结构钢》（GB/T70）的Q235-A钢的规定，钢管有出厂合格证，凡有严重腐蚀、弯曲、裂纹者，均不得使用，钢管上严禁打孔。2、扣件和底座扣件和底座的材质应符合《钢管脚手架扣件》（GB15831）的规定，扣件在螺栓拧紧扭力矩达65N.m时不得发生破坏。扣件和底座应有合格证，并应有架杆规格配套使用，凡有脆裂、变形或滑丝等现象者，均严禁使用，扣件开口处的最小距离不小于5mm；扣件的活动部位应使用其转动灵活3、脚手板4脚手板采用木脚手板。（二）双排脚手架搭设1、双排外脚手架均采用普通钢管搭设，106、109、110号搭设高度为14米，其余搭设高度为12米。立杆横距1.05m，步距H=1.2m，大横杆间距同架子步距，小横杆间距1.1m，脚手板用木脚手板。附墙连接点竖向在每层楼板上设置，水平间距3m。双排外架剪刀撑从地面转角处开始设置，长向面设5组，短向面设两组，沿架子全高设置。在作业层设置一道防护栏，高0.9m。脚手架立面和底面张挂密目安全网。2、脚手板：平楼层的每步架均设通长扶手钢管和挡脚板。二层楼板面脚手架沿建筑物周边满铺50mm厚木架板（固定），作业层铺木脚手板。脚手板设置在三根横向水平杆上，脚手板的铺设采用对接平铺，对接平铺时接头处必须设置两根横向水平杆，脚手板外伸长为130~150mm，两块脚手板外伸长度的和不大于300mm。3、连墙杆边墙杆水平方向上每3个纵距，竖向上每3个步距用与建筑物的柱或墙体采用钢管刚性连接牢固。4、剪刀撑剪刀撑设置在脚手架立杆外侧，脚手架外侧立面整个高度上设置剪刀撑，剪刀撑与地面夹角为45o，每道剪刀撑宽度不小于4跨，且不小于6m，剪刀撑跨越立杆的最多根数最多根数为7根；剪刀撑与立杆绑扣牢，剪刀撑斜杆的接长采用搭接，搭接长度不小于1m，端部扣件盖板的边缘至杆端距离不小于100mm。5、横向斜撑门架处脚手架断开部位两端和脚手架拐角处、脚手架中部每隔6跨设置一道横向斜撑，斜撑布置在同一节间，由底至顶层呈之字型连续布置，斜撑与地面的倾角控制在45o~60o之间。斜撑采用通长杆件，采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不大于150mm。6、安全网：在架子外侧满挂密目安全网，每层作业层搭设一道水平安全网，安全网网目密度不低于800目/100㎝2。并具有出厂合格证。57、扣件连接要求（1）、扣件连接拧紧螺栓时必须将螺栓根部放正，扣件拧...
