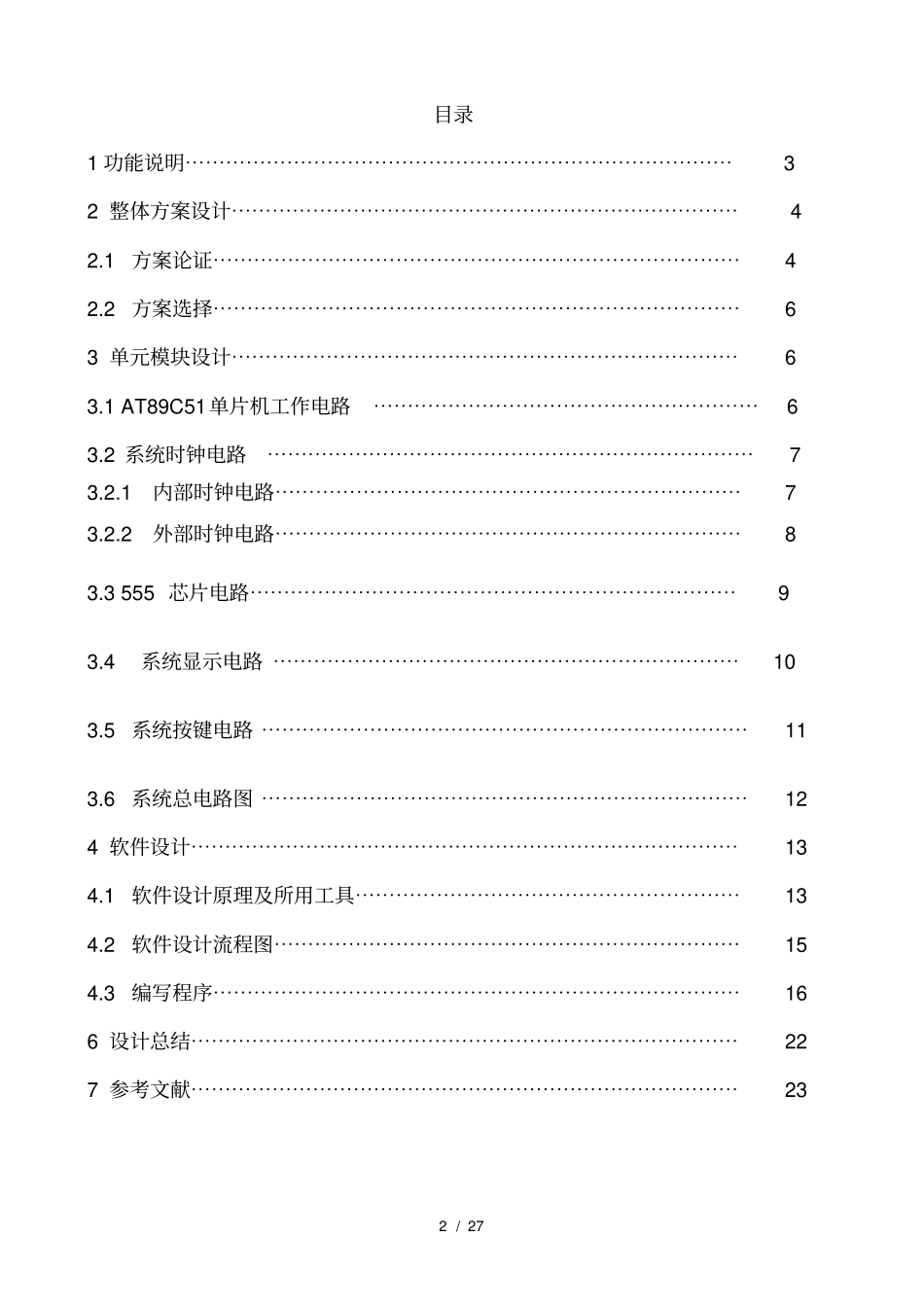

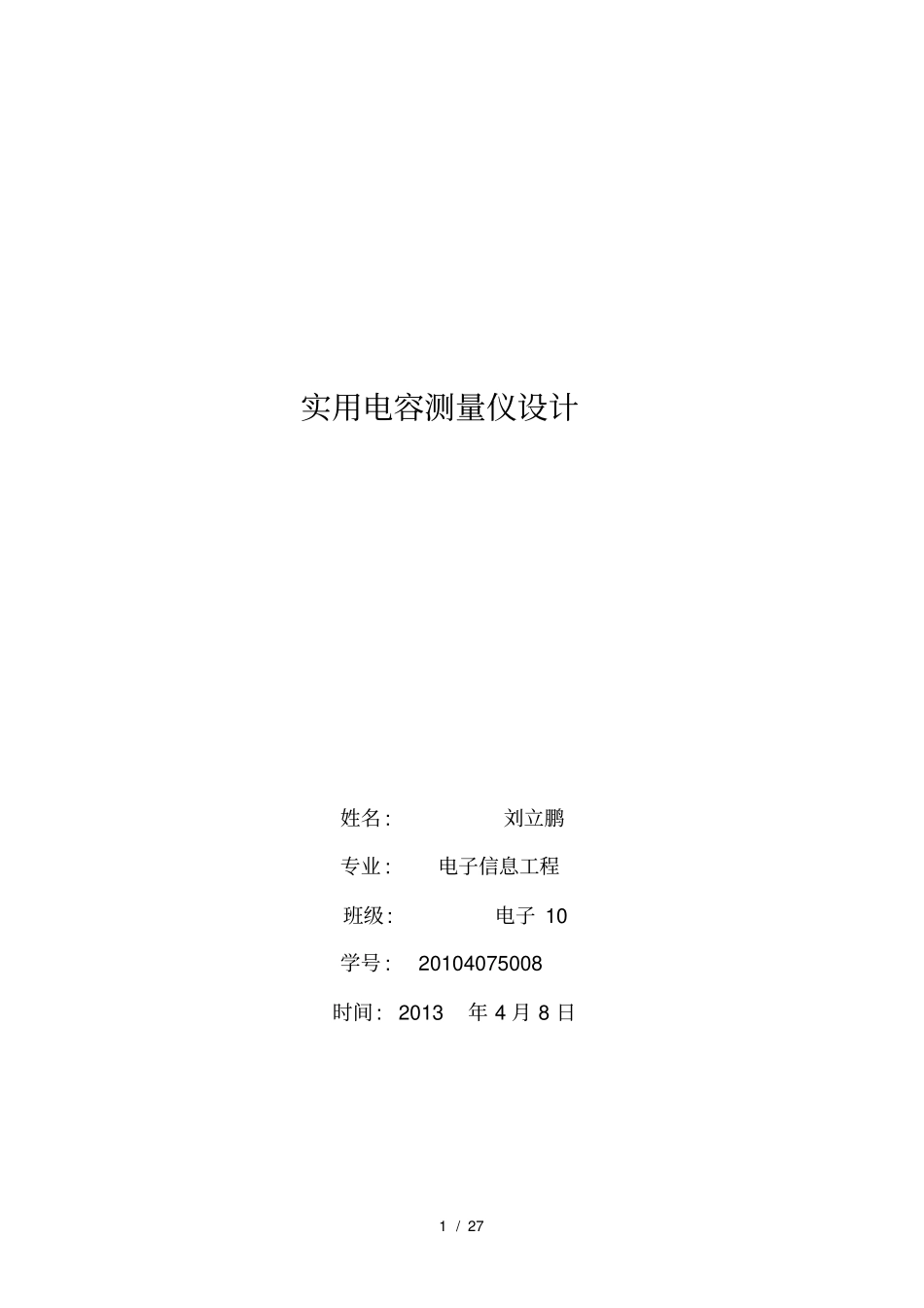

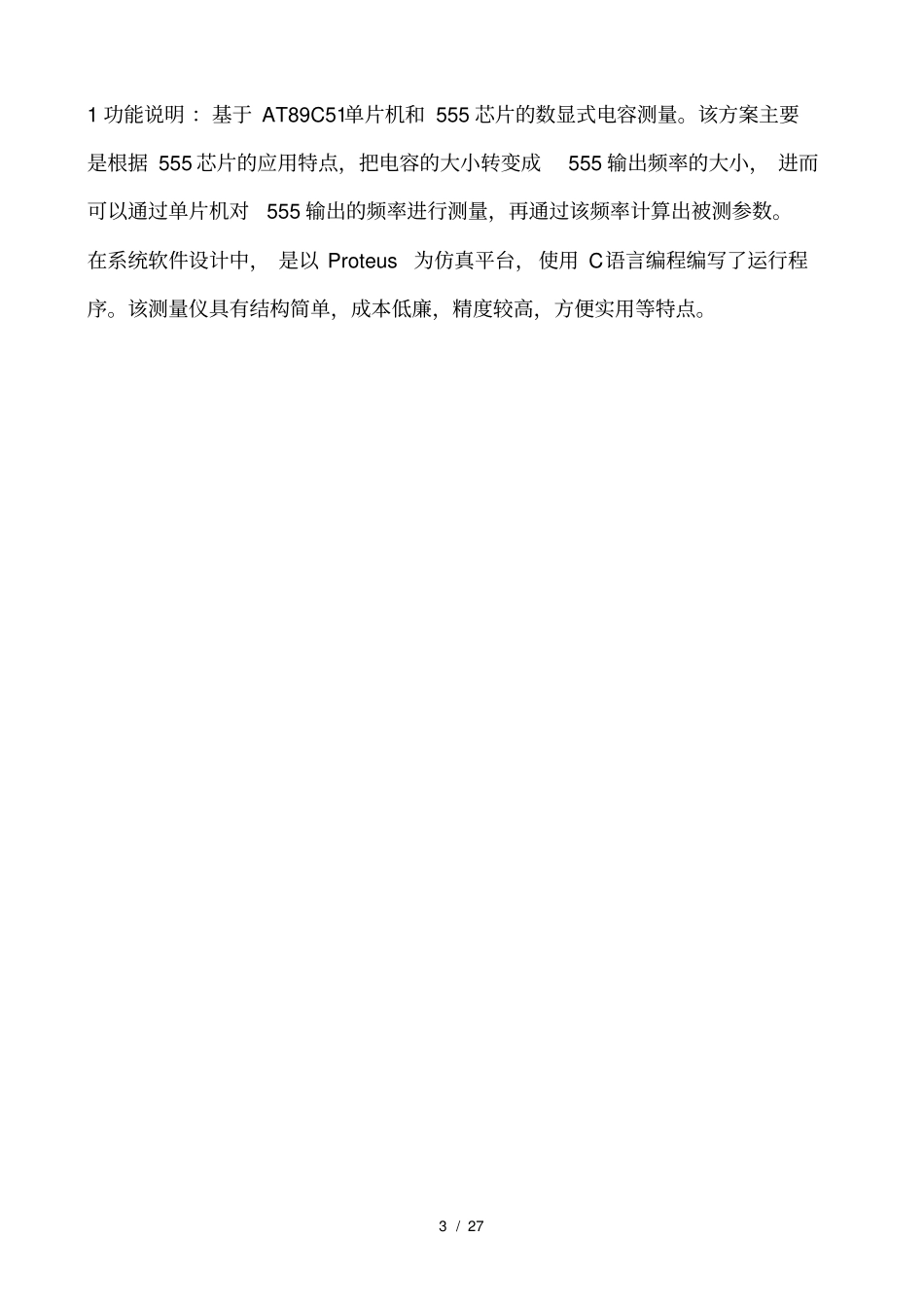

1/27实用电容测量仪设计姓名:刘立鹏专业:电子信息工程班级:电子10学号:20104075008时间:2013年4月8日2/27目录1功能说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32整体方案设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.1方案论证⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.2方案选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63单元模块设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.1AT89C51单片机工作电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.2系统时钟电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73.2.1内部时钟电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73.2.2外部时钟电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯83.3555芯片电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯93.4系统显示电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯103.5系统按键电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯113.6系统总电路图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯124软件设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯134.1软件设计原理及所用工具⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯134.2软件设计流程图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯154.3编写程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯166设计总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯227参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯233/271功能说明：基于AT89C51单片机和555芯片的数显式电容测量。该方案主要是根据555芯片的应用特点，把电容的大小转变成555输出频率的大小，进而可以通过单片机对555输出的频率进行测量，再通过该频率计算出被测参数。在系统软件设计中，是以Proteus为仿真平台，使用C语言编程编写了运行程序。该测量仪具有结构简单，成本低廉，精度较高，方便实用等特点。4/272整体方案设计本设计的整体思路是：基于AT89C51单片机和555芯片的数字式电容测量。该方案主要是根据555芯片的应用特点，把电容的大小转变为555输出频率的大小，进而可以通过单片机对555输出的频率进行测量。2.1方案论证设计中采用了两个方案，具体的方案见方案一和方案二。5/27方案一：利用多谐振荡原理如图2.1所示。电容C电阻R和555芯片构成一个多谐振荡电路。在电源刚接通时，电容C上的电压为零，多谐振荡器输出V0为高电平V0通过R对电容C充电。当C上冲得的电压Vc=Vr时，施密特触发器翻转，V0变为低电平，C又通过R放电，Vc下降。当Vc=Vr时施密特触发器又翻转，输出Vc又变为高电平，如粗往复产生震荡波形。图2.1多谐振荡原理图这种方法是利用了一个参考的电容实现，虽然硬件结构简单，软件实现却相对比较复杂。方案二：直接根据充电放电时间判断电容值这种电容测量方法主要利用了电容的充放电特性Q=UC，放电常数r=RC，通过测量与被测电容相关电路的充放电时间来确定电容值。一般情况下，可设计电路使T=ARC（T为振荡周期或处罚时间；A为电路常数与电路参数有关）。这种方法中应用于555芯片组成的单稳态触发器，在秒脉冲的作用下产生触发脉冲，来控制门电路实现计数，从而确定脉冲时间，通过设计合理的电路参数，使计数值与被测电容相对应。其原理如图2.2所示.6/27图2.2根据充电放电时间判断电容值原理这种方法硬件结构相对复杂，实际上是通过牺牲硬件部分来减轻软件部分的负担，但在具体设计中会碰到很大的问题，而且硬件一旦设计好，可变性不大。方案三：基于AT89C51单片机和555芯片构成的多谐振荡电路电容测量这种电容测量方法主要是通过一块555芯片来测量电容，让555芯片工作在直接反馈无稳态的状态下，555芯片输出一定频率的大小跟被测量的电容之间的关系是：f=0.772/(R*Cx),我们固定R的大小，其公式就可以写为：f=k/Cx，只要我们能测量出555芯片输出的频率，就可以计算出测量的电容。如图2.3所示。7/27图2.3基于AT89C51单片机和555芯片构成的多谐振荡电路电容测量2.2方案选择通过对上述方案的比...
