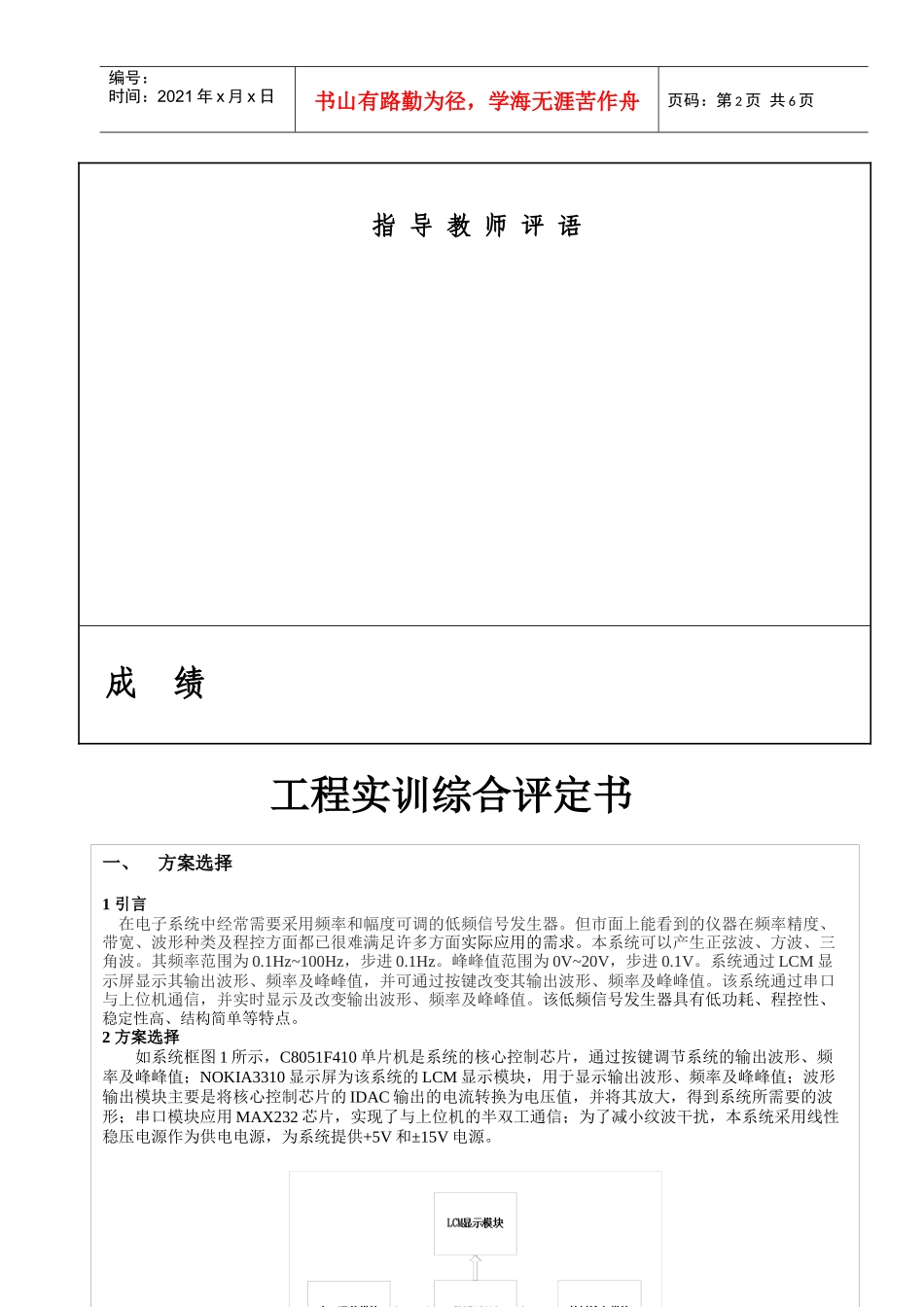

计算机控制方向工程实训报告专业：班级：08-2姓名：计算机与信息工程学院第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页工程实训综合评定书学生姓名：班级：题目名称：低频函数发生器指导教师：第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页工程实训综合评定书一、方案选择1引言在电子系统中经常需要采用频率和幅度可调的低频信号发生器。但市面上能看到的仪器在频率精度、带宽、波形种类及程控方面都已很难满足许多方面实际应用的需求。本系统可以产生正弦波、方波、三角波。其频率范围为0.1Hz~100Hz，步进0.1Hz。峰峰值范围为0V~20V，步进0.1V。系统通过LCM显示屏显示其输出波形、频率及峰峰值，并可通过按键改变其输出波形、频率及峰峰值。该系统通过串口与上位机通信，并实时显示及改变输出波形、频率及峰峰值。该低频信号发生器具有低功耗、程控性、稳定性高、结构简单等特点。2方案选择如系统框图1所示，C8051F410单片机是系统的核心控制芯片，通过按键调节系统的输出波形、频率及峰峰值；NOKIA3310显示屏为该系统的LCM显示模块，用于显示输出波形、频率及峰峰值；波形输出模块主要是将核心控制芯片的IDAC输出的电流转换为电压值，并将其放大，得到系统所需要的波形；串口模块应用MAX232芯片，实现了与上位机的半双工通信；为了减小纹波干扰，本系统采用线性稳压电源作为供电电源，为系统提供+5V和±15V电源。指导教师评语成绩第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页一、方案选择1引言在电子系统中经常需要采用频率和幅度可调的低频信号发生器。但市面上能看到的仪器在频率精度、带宽、波形种类及程控方面都已很难满足许多方面实际应用的需求。本系统可以产生正弦波、方波、三角波。其频率范围为0.1Hz~100Hz，步进0.1Hz。峰峰值范围为0V~20V，步进0.1V。系统通过LCM显示屏显示其输出波形、频率及峰峰值，并可通过按键改变其输出波形、频率及峰峰值。该系统通过串口与上位机通信，并实时显示及改变输出波形、频率及峰峰值。该低频信号发生器具有低功耗、程控性、稳定性高、结构简单等特点。2方案选择如系统框图1所示，C8051F410单片机是系统的核心控制芯片，通过按键调节系统的输出波形、频率及峰峰值；NOKIA3310显示屏为该系统的LCM显示模块，用于显示输出波形、频率及峰峰值；波形输出模块主要是将核心控制芯片的IDAC输出的电流转换为电压值，并将其放大，得到系统所需要的波形；串口模块应用MAX232芯片，实现了与上位机的半双工通信；为了减小纹波干扰，本系统采用线性稳压电源作为供电电源，为系统提供+5V和±15V电源。3信号放大电路设计跟随器和一级运算放大器。并将直流量消除，输出稳定并且严格的波形。通过单片机实现程控放大，使电压从4串口通讯模块设计数发生器输出波形及波形的频率、幅值进行调节，又可以通过的参数并进行相应调整。标准串口设计的单电源电平转换芯片电压转换器、图2主系统图2直流稳压电源设计GND+5VVIO1C2CK2Vback3XTAL44XTAL35GND6VDD7Vregin8P1.0/XTAL19P1.1/XTAL210P1.2/Vref11P1.312P1.413P1.514P1.615P1.716P0.0/IDAC017P0.1/IDAC118P0.219P0.320P0.4/TX21P0.5/RX22P0.623P0.724P2.025P2.126P2.227P2.328P2.429P2.530P2.631P2.7/C2D32C8051F410LCM_NOKIA3310RESETD/CSDINSCLKLEDGNDVCC+5VGNDTXRXIDAC0波形模式+10+1+0.1第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页3信号放大电路设计跟随器和一级运算放大器。并将直流量消除，输出稳定并且严格的波形。通过单片机实现程控放大，使电压从4串口通讯模块设计数发生器输出波形及波形的频率、幅值进行调节，又可以通过的参数并进行相应调整。标准串口设计的单电源电平转换芯片电压转换器、系统程序流程图如图7所示。VinVoutGND7815470uF470uF~220VVinVoutGND7915470uF470uF123Header3+15V-15VGNDVinVoutGND7805470uF470uF~220V12+5VGND第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径...
