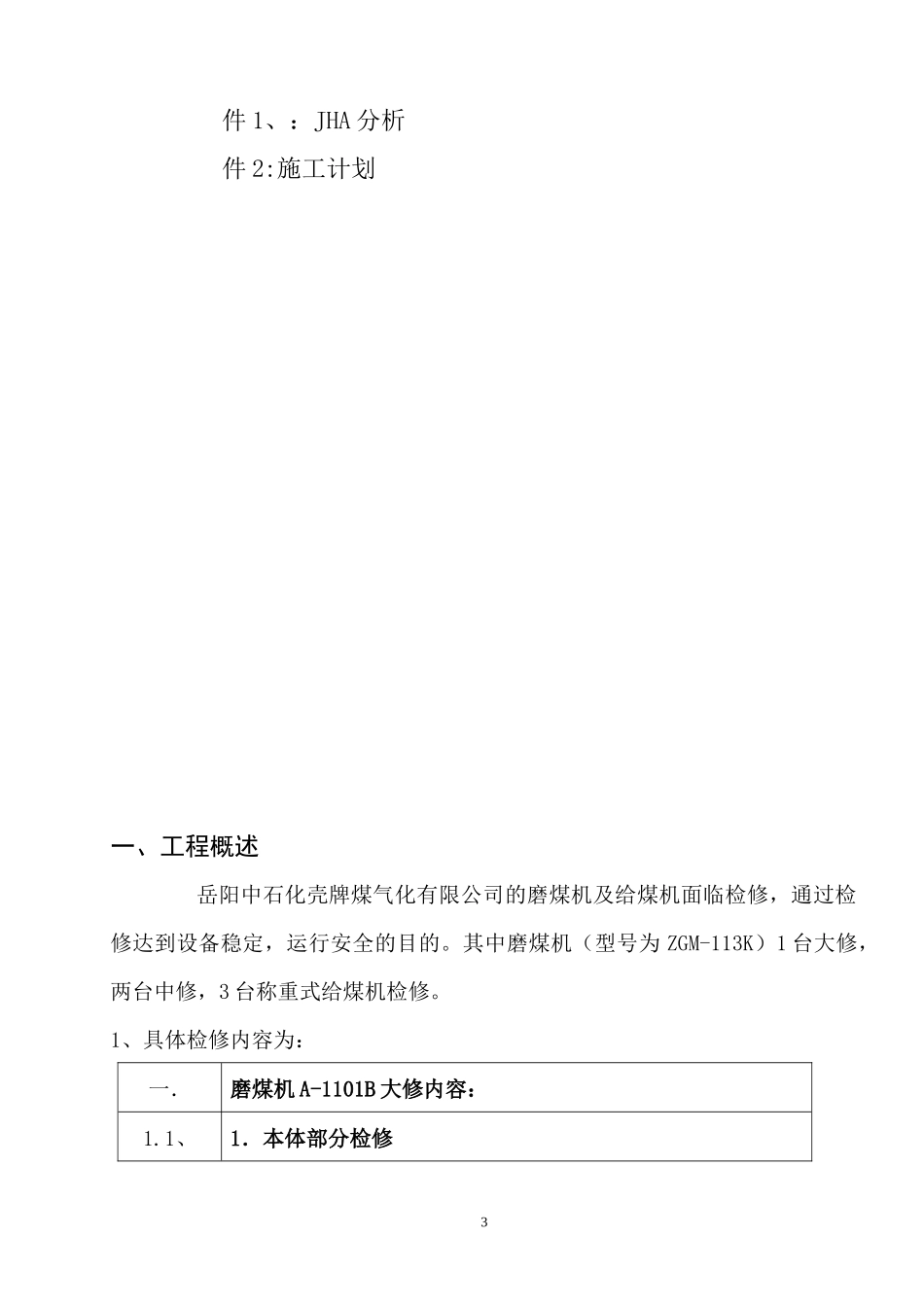

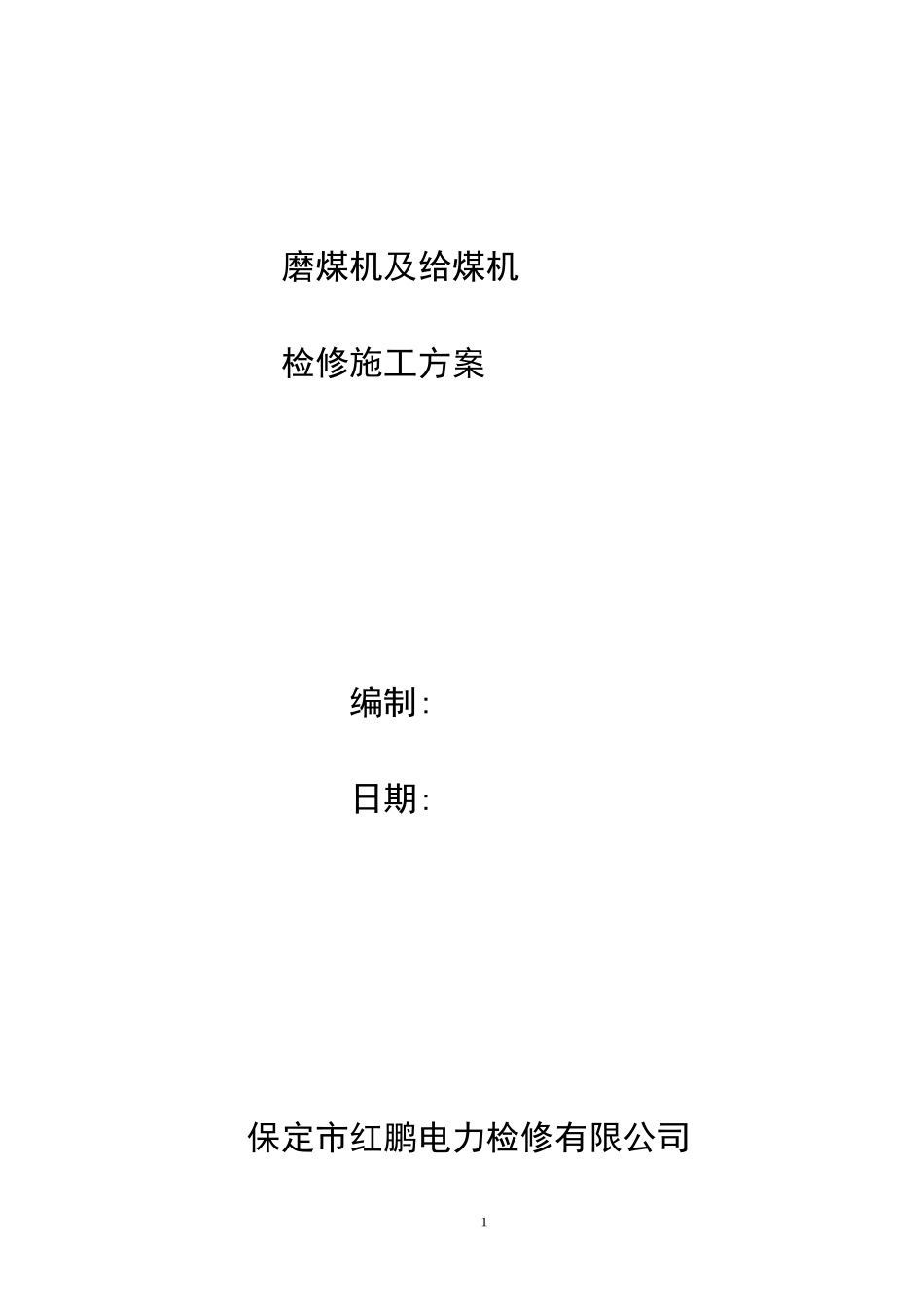

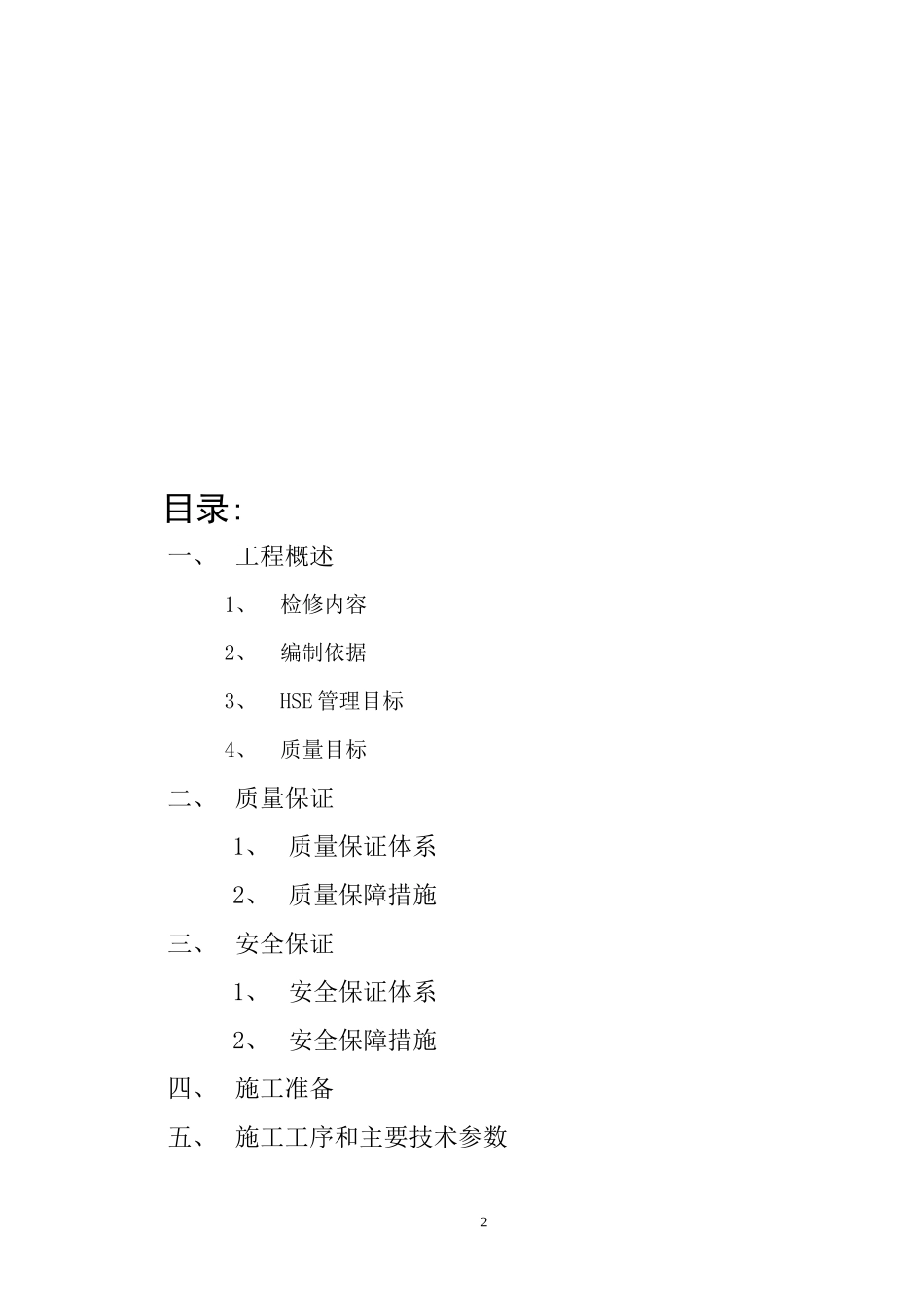

磨煤机及给煤机检修施工方案编制:日期:保定市红鹏电力检修有限公司1目录:一、工程概述1、检修内容2、编制依据3、HSE管理目标4、质量目标二、质量保证1、质量保证体系2、质量保障措施三、安全保证1、安全保证体系2、安全保障措施四、施工准备五、施工工序和主要技术参数2件1、：JHA分析件2:施工计划一、工程概述岳阳中石化壳牌煤气化有限公司的磨煤机及给煤机面临检修，通过检修达到设备稳定，运行安全的目的。其中磨煤机（型号为ZGM-113K）1台大修，两台中修，3台称重式给煤机检修。1、具体检修内容为：一．磨煤机A-1101B大修内容：1.1、1．本体部分检修31.1.1、检查筒体进、出口密封面，拆除密封材料（更换.）。1.1.2、磨辊防磨板检查（酌情更换）。1.1.3、液压杆和保护罩酌情更换，填料更换，液压油缸密封更换。1.1.4、检查磨辊轴承润滑油清洗并更换1.1.5、喷嘴及喷嘴静环检查更换1.1.6、密封气金属软管更换1.1.7、检查磨盘与磨辊的磨损情况并测量调整各部间隙1.1.8、调整进料斗短节与空心轴套（螺旋套）的径向间隙（或中心偏差）1.1.9、紧固或更换被磨损的螺栓1.1.10、检查和调整磨辊三角架并紧固1.1.11、紧固磨煤机基础固定螺栓。1.1.12、更换磨煤机变速箱及更换机座密封。1.1.13、电机与变速箱对中。2润滑油系统检修2.1油过滤器清洗（更换过滤器芯）2.2冷却器检查清洗2.3油泵检查和管路系统消漏3焊接与修补3.1进、出口管衬16mm的耐磨钢板（补焊、修复、更换）3.2筒体整体衬8mm的耐磨钢板.东面大于一半面积贴32MM厚，其余部分贴16MM厚。（加工、制作、焊接）4二．磨煤机A-1101A/C中修内容：1本体部分检修1.1检查筒体人孔密封面，拆除密封材料（更换.）。1.2磨辊防磨板检查（酌情更换）。1.3检查液压杆保护罩酌情更换，填料更换，液压油缸密封更换。1.4检查磨辊轴承润滑油清洗并更换1.5喷嘴及喷嘴静环检查修复1.6更换密封气金属软管1.7查磨盘与磨辊的磨损情况并测量调整各部间隙1.8调整进料斗短节与空心轴套（螺旋套）的径向间隙（或中心偏差）1.9紧固或更换被磨损的螺栓1.1检查和调整磨辊三角架并紧固1.11紧固磨煤机基础固定螺栓。1.12电机与变速箱对中。2润滑油系统检修2.1油过滤器清洗（更换过滤器芯）2.2冷却器检查清洗2.3油泵检查和管路系统消漏（A台油泵大修）3焊接与修补3.1进、出口管衬16mm的耐磨钢板（补焊、修复、更换）53.2筒体整体衬8mm的耐磨钢板.东面大于一半面积贴32MM厚，其余部分贴16MM厚。（加工、制作、焊接）三．旋转分离器S-1101A/C中修1气、密封各部间隙检查调整(更换)。2动静叶片检查修理。3检查旋转送料管体冲刷情况（焊接修复、加工更换）。4润滑油箱清理。5密封垫（圈）更换。6检查调整同心度、水平度。7检查各紧固螺栓及旋转送料管吊管长螺栓腐蚀磨损情况（更换）。8检查齿轮咬合磨损情况。9出口管衬8mm的耐磨钢板（加工、制作、焊接）。四．旋转分离器S-1102B大修1气、密封各部间隙检查调整(更换)。2旋转齿轮轴承解体检查大修（拆装修复、更换）。3检查旋转送料管体冲刷情况（焊接修复、加工更换）。4润滑油箱清理。5密封垫（圈）更换。6检查调整同心度、水平度。7检查各紧固螺栓及旋转送料管吊管长螺栓腐蚀磨损情况（更换）。68检查齿轮咬合磨损情况（修复、更换）。9出口管衬8mm的耐磨钢板（加工、制作、焊接）。动静叶片检查修理。五．称重给煤机中修X-1101A/B/C三台1.减速机解体大修2.皮带检查（酌情更换）3各托轮、犁头、刮渣板检查调整更换4.各轴承和骨架油封检查加油更换5.皮带平行度、平行度检查调整润滑油、氮气系统管线检查疏通各密封点清理修复及垫片更换检查刮链酌情更换。2、编制依据：《煤化工施工安全技术规程》《ZGM113K使用维护说明书》《称重式给煤机使用维护说明书》《石油化工设备维护检修规程》电力技术标准汇编锅炉及辅机分册厂家其他资料．３、HSE管理目标：无重大设备事故、无重伤以上人身伤害事故、无火灾爆炸事故、无环境污染事故。7项目经理技术质量负责磨煤机检修质量负责给煤机检修质量负责4、质量目标：设备开车一次成功。二、质量保证体系：2.1、质量保证体系:2.2质量保证措施:2.2.1明确各级人员的质量职责和工作内...
