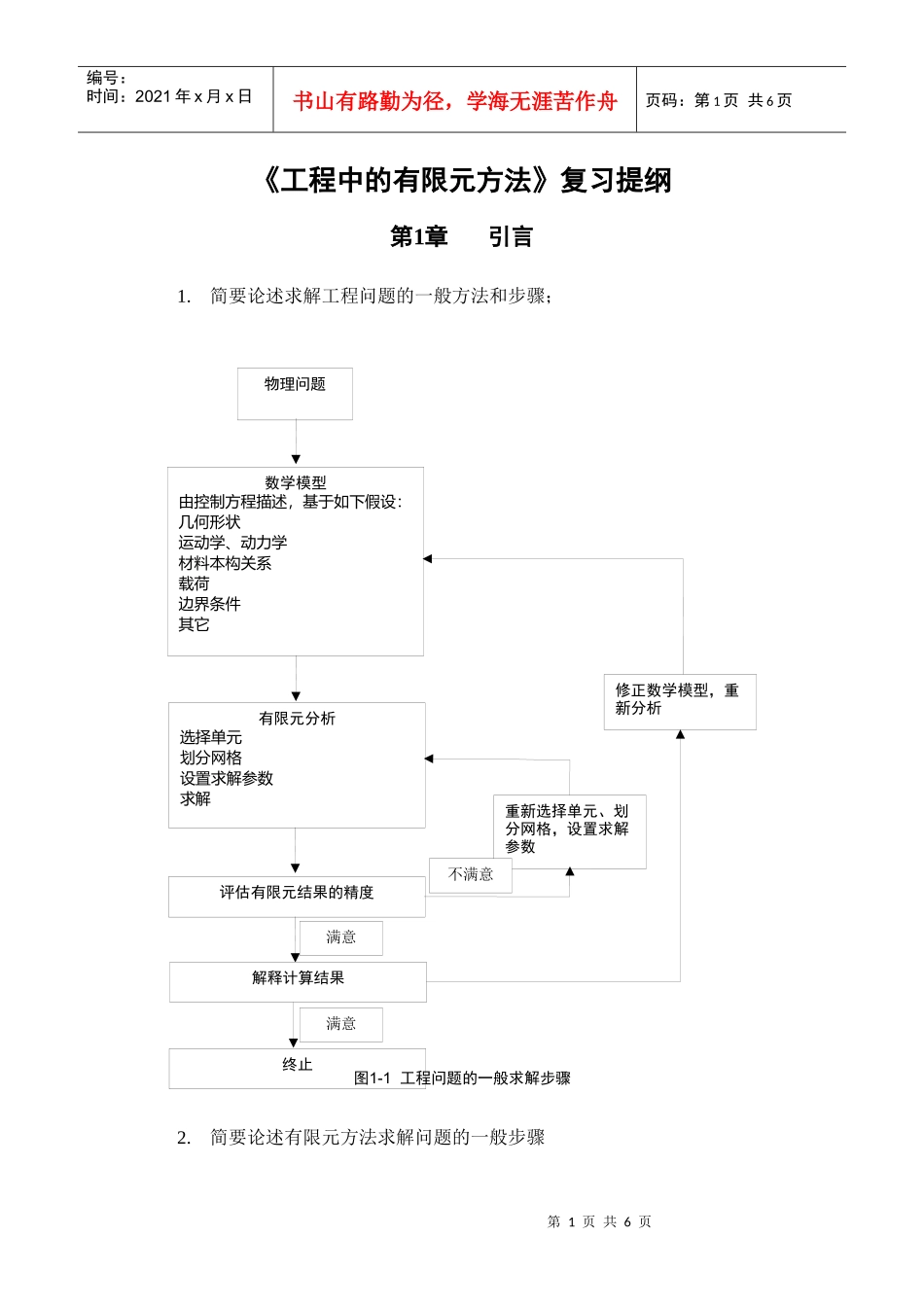

第1页共6页物理问题数学模型由控制方程描述，基于如下假设：几何形状运动学、动力学材料本构关系载荷边界条件其它有限元分析选择单元划分网格设置求解参数求解评估有限元结果的精度解释计算结果终止重新选择单元、划分网格，设置求解参数不满意满意满意修正数学模型，重新分析编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页《工程中的有限元方法》复习提纲第1章引言1.简要论述求解工程问题的一般方法和步骤；图1-1工程问题的一般求解步骤2.简要论述有限元方法求解问题的一般步骤第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页3.说明ANSYS中关于单位制的使用问题第2章弹性力学问题有限元分析4.出一道由单刚组装总刚的问题5.为什么位移有限元得到的应力结果的精度低于位移结果？在当前计算结果的基础上如何进一步提高应力结果的精度？6.弹性力学平面问题包括＿＿＿＿和＿＿＿＿两类，举例说明；7.平面问题三角常应变有限元中形函数之和为＿＿＿＿；8.什么是命令流文件？编写命令流文件的方法有哪些？如何调试你编写的命令流文件？结构分析时采用命令流文件的方式有哪些好处？第3章单元分析9.有限元解的收敛准则是什么？进行简单的解释。10.以下几条曲线，哪条对应的计算过程是收敛的？11.常见的力学问题中，哪些属于C0问题？哪些属于C1问题？二者有什么不同？12.为什么ANSYS等商用软件中只提供最高二阶的单元，而没有更高阶的第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页单元？13.Serendipity单元和Lagrange矩形单元相比，其不同点在哪里？有什么优点和缺点？14.提高有限元计算精度的三种方法是什么？进行简要的阐述。15.等参变换中的Jacob矩阵有什么物理意义？其行列式又有什么几何意义？16.什么是完全积分、减缩积分和选择积分？17.什么情况下会出现剪切自锁问题？如何解决这个问题？18.什么情况下会出现体积自锁问题？如何解决这个问题？19.为什么有时候需要采用减缩积分？减缩积分可能带来什么问题？如何解决这个问题？第4章桁架结构有限元分析20.给定一个微分方程，如何建立其等效积分形式和等效积分弱形式？二者区别在哪里？为什么后者在数值分析中得到更多的应用？21.不同的加权余量法的区别在哪里？什么是加权余量法的伽辽金格式？22.自然边界条件和强制边界条件的区别是什么？为何这样命名？举例说明在应力分析和温度场分析时自然边界条件和强制边界条件分别是什么？23.为什么基于最小势能原理的有限元解是下限解，即总体位移和真实值相比偏小？24.会手工计算简单的一维杆件结构，如：已知p、a、b、EA，用有限元计算两端反力及杆件应力：第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页第5章梁结构有限元分析第6章板壳结构有限元分析第7章结构动力学问题有限元分析第8章特征值和稳定性问题有限元分析第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页第9章热分析及热应力问题有限元分析第10章大作业在不违背基本物理规律的前提下，可自行添加你认为有用的数据，或者做出一些假设。10.1考虑一块受单向拉伸作用的平板，材料弹性模量为E=200GPa，泊松比为=0.3，板厚t=5mm，拉伸外力为p=100MPa，板的长度和宽度分别为a=1m和b=0.3m，在长度方向上进行拉伸，板中央有一个穿透的圆孔，直径为d=30mm。讨论小圆孔直径对结构中最大应力分量()的大小及所在位置的影响；将有限元结果与弹性力学里得到的理论结果进行比较分析(选取若干典型节点的应力分量为研究对象，在不同小孔直径条件下进行比较)；分别利用数值解(加密网格)和理论解对所得到结果的合理性进行讨论；第6页共6页第5页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共6页若板中间不是圆孔而是菱形孔，其中菱形的长轴沿板长方向，菱形的短轴沿板宽方向，长轴长度为l=60mm，短轴长度为s=15mm。求解该问题，并对其合理性进行讨论；如果上一步得到的结果不合理，问题可能出现...
