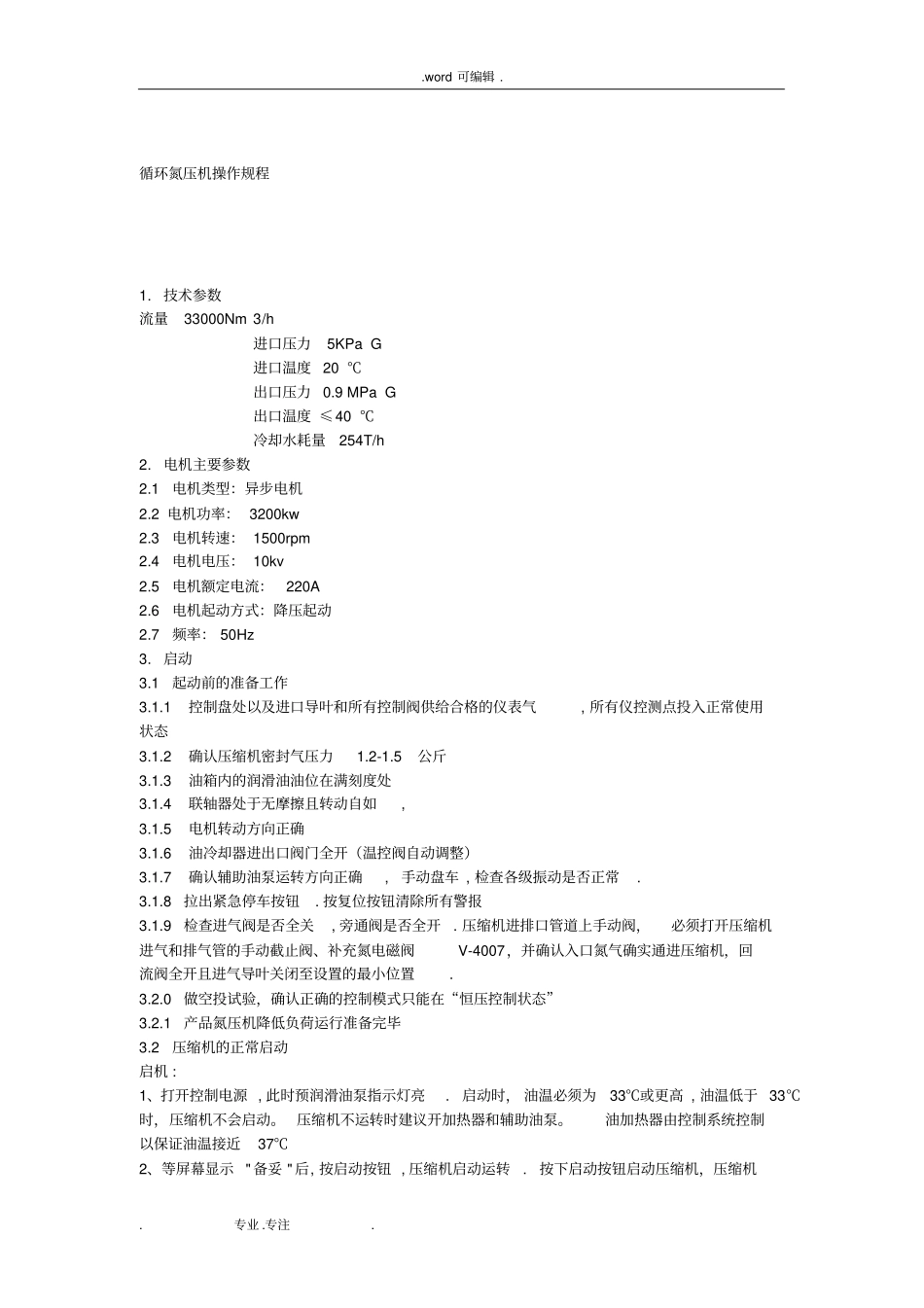

.word可编辑..专业.专注.循环氮压机操作规程1.技术参数流量33000Nm3/h进口压力5KPaG进口温度20℃出口压力0.9MPaG出口温度≤40℃冷却水耗量254T/h2.电机主要参数2.1电机类型：异步电机2.2电机功率：3200kw2.3电机转速：1500rpm2.4电机电压：10kv2.5电机额定电流：220A2.6电机起动方式：降压起动2.7频率：50Hz3.启动3.1起动前的准备工作3.1.1控制盘处以及进口导叶和所有控制阀供给合格的仪表气,所有仪控测点投入正常使用状态3.1.2确认压缩机密封气压力1.2-1.5公斤3.1.3油箱内的润滑油油位在满刻度处3.1.4联轴器处于无摩擦且转动自如,3.1.5电机转动方向正确3.1.6油冷却器进出口阀门全开（温控阀自动调整）3.1.7确认辅助油泵运转方向正确,手动盘车,检查各级振动是否正常.3.1.8拉出紧急停车按钮.按复位按钮清除所有警报3.1.9检查进气阀是否全关,旁通阀是否全开.压缩机进排口管道上手动阀，必须打开压缩机进气和排气管的手动截止阀、补充氮电磁阀V-4007，并确认入口氮气确实通进压缩机，回流阀全开且进气导叶关闭至设置的最小位置.3.2.0做空投试验，确认正确的控制模式只能在“恒压控制状态”3.2.1产品氮压机降低负荷运行准备完毕3.2压缩机的正常启动启机:1、打开控制电源,此时预润滑油泵指示灯亮.启动时，油温必须为33℃或更高,油温低于33℃时，压缩机不会启动。压缩机不运转时建议开加热器和辅助油泵。油加热器由控制系统控制以保证油温接近37℃2、等屏幕显示"备妥"后,按启动按钮,压缩机启动运转.按下启动按钮启动压缩机，压缩机.word可编辑..专业.专注.启动。当压缩机全速运转后，辅助油泵会自动停止(27s压缩机达不到全速运转，会发生油压低连锁停机，注意空分压缩机运行情况)3、检查振动,油温,油压,排气温度有无异常.无异常即可加载运行（启动前系统设定压力0.2Mpa.）压缩机达到全速运转后，检查机器工况应符合指定要求4、当确认压缩机运转正常后即可通过控制系统升压0.2-0.9Mpa（注意空分低压氮气管道压力，及时调整）停机:1、通过改变系统压力设定值，将系统压力缓慢自0.9Mpa降至0.2Mpa按下卸载键.（此过程注意空分低压氮气管道压力，及时调整）2分钟后,即可按停止按钮停车.当油压降至1.41Kg/cm2时，辅助油泵会自动启动。通知电工退出小车2、辅助油泵在停机后自动运转以润滑冷却压缩机运转部位,持续约半小时后即可关闭控制电源停油泵.3、关闭主电源,冷却水系统及仪表用气源.4、压缩机停机30分钟后必须关冷却水。5、当现场环境降到（0℃）时，必须排掉冷却水。氧氮液化装置操作规程1.概述1.1工作原理YPON-3750/3110型氧氮液化设备，是一套将产品氮气或产品氧气进行液化的装置。其工艺流程是以干燥压力氮气为工质，并由增压透平膨胀机进行增压膨胀制冷提供冷量，以此来液化产品氧气和产品氮气的设备。该设备可生产3000Nm3/h的液氧产品，或者2000Nm3/h的液氮产品。1.2技术参数1.2.1型号：YPON-3750/3110产品产量：液氧产量3000Nm3/h液氮产量2000Nm3/h循环氮气压力0.9MPa(G)运转周期：>2年（两次大加温间隔期）装置加温解冻时间：4小时装置启动时间：4小时（从膨胀机启动到液体达到产量指标）用户供气源条件氮气流量2000Nm3/h纯度10ppmO2压力5kpa温度≤20℃氧气流量3000Nm3/h纯度99.6％O2压力1.6MPa(G).word可编辑..专业.专注.温度≤20℃1.3工艺流程简介在装置正常工作时，由用户低压管网来的氮气进入循环氮气压缩机被压缩到0.9MPa，一部分进入液化换热器并从换热器上部抽出进入热端透平膨胀机膨胀制冷，膨胀后的低温、低压氮气进入液化换热器与正流气体复热后出冷箱放空或进入用户低压氮气管网。另一部分进入被冷端膨胀机驱动的增压机,消耗掉膨胀机所输出的功，同时得以一次增压。一次增压后的氮气经增压机后冷却器冷却后，继续进入热端膨胀机驱动的增压机，消耗掉膨胀机所输出的功，同时得以二次增压，增压后的氮气经增压机后冷却器冷却后，与原料氧气分别进入液化换热器与返流的低压氮气进行热交换后,使其冷却，然后大部分从主换热器中部抽出进入冷端透平膨胀机膨胀制冷，膨胀后的低温、低压氮气进入液化换热器与正流气体复热后出冷箱放空或进入用户低压氮气管网。其余部分继续经液...
