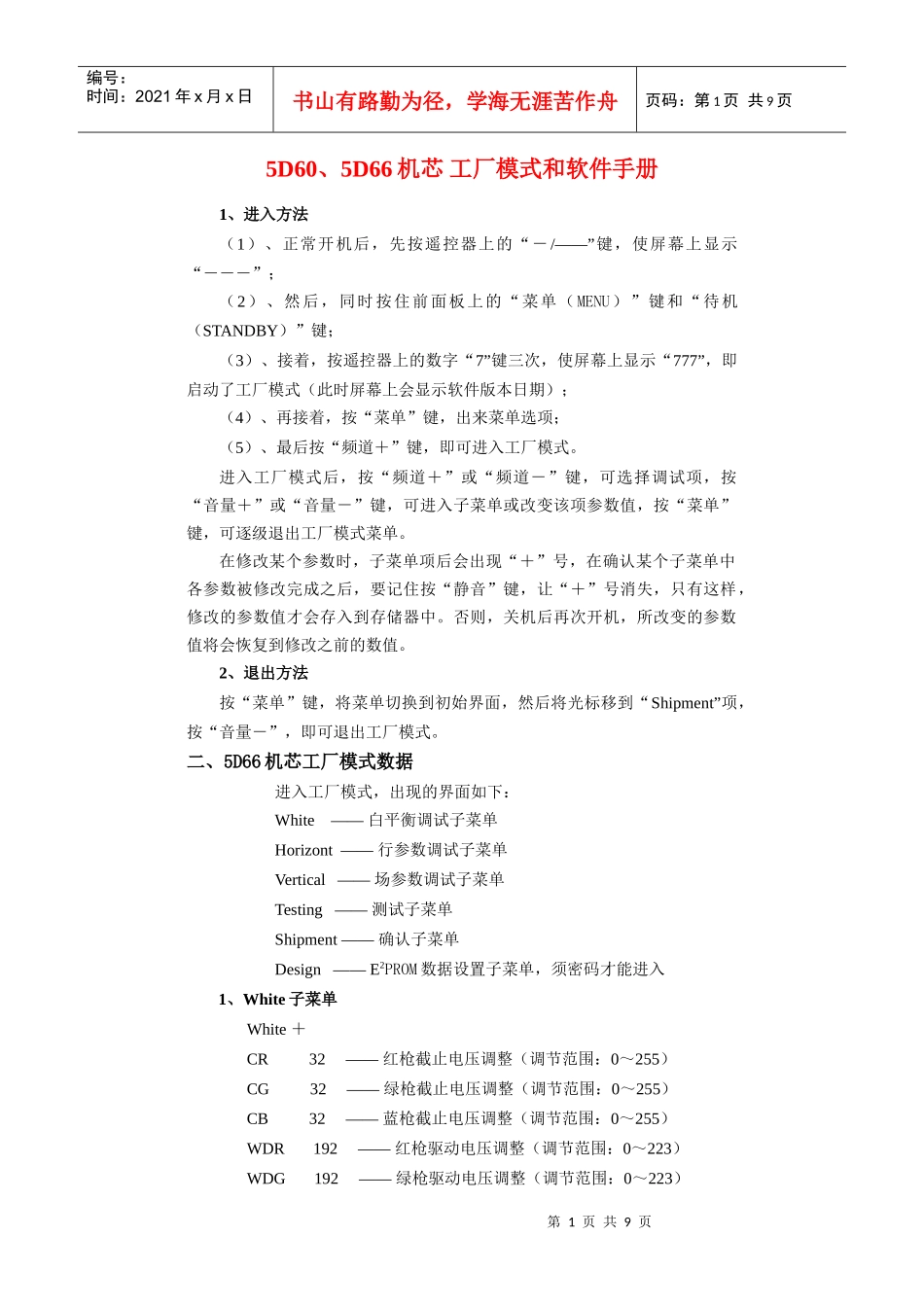

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页5D60、5D66机芯工厂模式和软件手册1、进入方法（1）、正常开机后，先按遥控器上的“－/――”键，使屏幕上显示“―――”；（2）、然后，同时按住前面板上的“菜单（MENU）”键和“待机（STANDBY）”键；（3）、接着，按遥控器上的数字“7”键三次，使屏幕上显示“777”，即启动了工厂模式（此时屏幕上会显示软件版本日期）；（4）、再接着，按“菜单”键，出来菜单选项；（5）、最后按“频道＋”键，即可进入工厂模式。进入工厂模式后，按“频道＋”或“频道－”键，可选择调试项，按“音量＋”或“音量－”键，可进入子菜单或改变该项参数值，按“菜单”键，可逐级退出工厂模式菜单。在修改某个参数时，子菜单项后会出现“＋”号，在确认某个子菜单中各参数被修改完成之后，要记住按“静音”键，让“＋”号消失，只有这样，修改的参数值才会存入到存储器中。否则，关机后再次开机，所改变的参数值将会恢复到修改之前的数值。2、退出方法按“菜单”键，将菜单切换到初始界面，然后将光标移到“Shipment”项，按“音量－”，即可退出工厂模式。二、5D66机芯工厂模式数据进入工厂模式，出现的界面如下：White——白平衡调试子菜单Horizont——行参数调试子菜单Vertical——场参数调试子菜单Testing——测试子菜单Shipment——确认子菜单Design——E2PROM数据设置子菜单，须密码才能进入1、White子菜单White＋CR32——红枪截止电压调整（调节范围：0～255）CG32——绿枪截止电压调整（调节范围：0～255）CB32——蓝枪截止电压调整（调节范围：0～255）WDR192——红枪驱动电压调整（调节范围：0～223）WDG192——绿枪驱动电压调整（调节范围：0～223）第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页WDB192——蓝枪驱动电压调整（调节范围：0～223）SBR112——副亮度调整（调节范围：0～149）2、Horizont子菜单（各参数有效调节范围：－64～63）Horizont＋Shift－30——行中心调整Size47——行幅度调整Trapez5——梯形校正调整Cushion－31——枕形校正调整Conner0——边角校正调整（效果不明显，可以不调）Para.11——平行四边形校正调整Sidepin7——弓形校正调整3、Vertical子菜单（各参数有效调节范围：－64～63）Vertical＋Shift－14——场中心调整Size1——场幅调整C－corr0——场线性校正S－corr0——场S形校正4、Testing子菜单Picture——图像模式测试（不用调）Sound——声音模式测试（不用调）V－Line——帘栅电压调整（水平亮线，调至刚好看不见为止）I2C－Bus——I2C总线测试（自动检测内部电路IC工作情况）5、Shipment子菜单Shipment——确认退出工厂模式菜单在所有参数调试完成后，选择该项，按“音量＋”键，则完全退出工厂模式。6、Design子菜单Design——内部重要数据调试菜单，需要密码才可进入调试。（不可调）三、5D66机芯软件设定进入和退出方法要修改E2PROM的数据，需要进入工厂模式的“Design”菜单。1、进入方法首先按“－/――”键，使屏幕上出现“―――”，然后按住本机的“MENU”键不放，接着按住本机的“STANDBY”键不放，最后按遥控器上的数字“7”键三次，即进入工厂模式(屏幕上有软件日期显示)。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页每次开机后，不能使用“Design”菜单。要使用“Design”菜单，先按顺序操作：首先按“－/――”键，使屏幕上出现“―――”，再按遥控器的数字“9”、“7”、“8”三键，即进入。最新的机器只需在“Design”菜单，直接按“音量＋”键即可进入。2、退出方法首先将菜单切换到初始界面，然后将光标移到“Shipment”项，按“音量－”，即可退出工厂E2PROM数据的修改。10.25D66机芯软件手册名称地址(Hex)值(Hex)说明预设声音模式Standard428～42F32/32/01/0C/0C/0C/0C/0C标准模式低音(0－64H)、高音(0－64H)、环绕(0－2)及均衡器120、500、1500、5K、10K增益设置(0－18H)Music430～4374B/4B/02/120F/0C/0F/12声音音乐模式的低音(0－...
