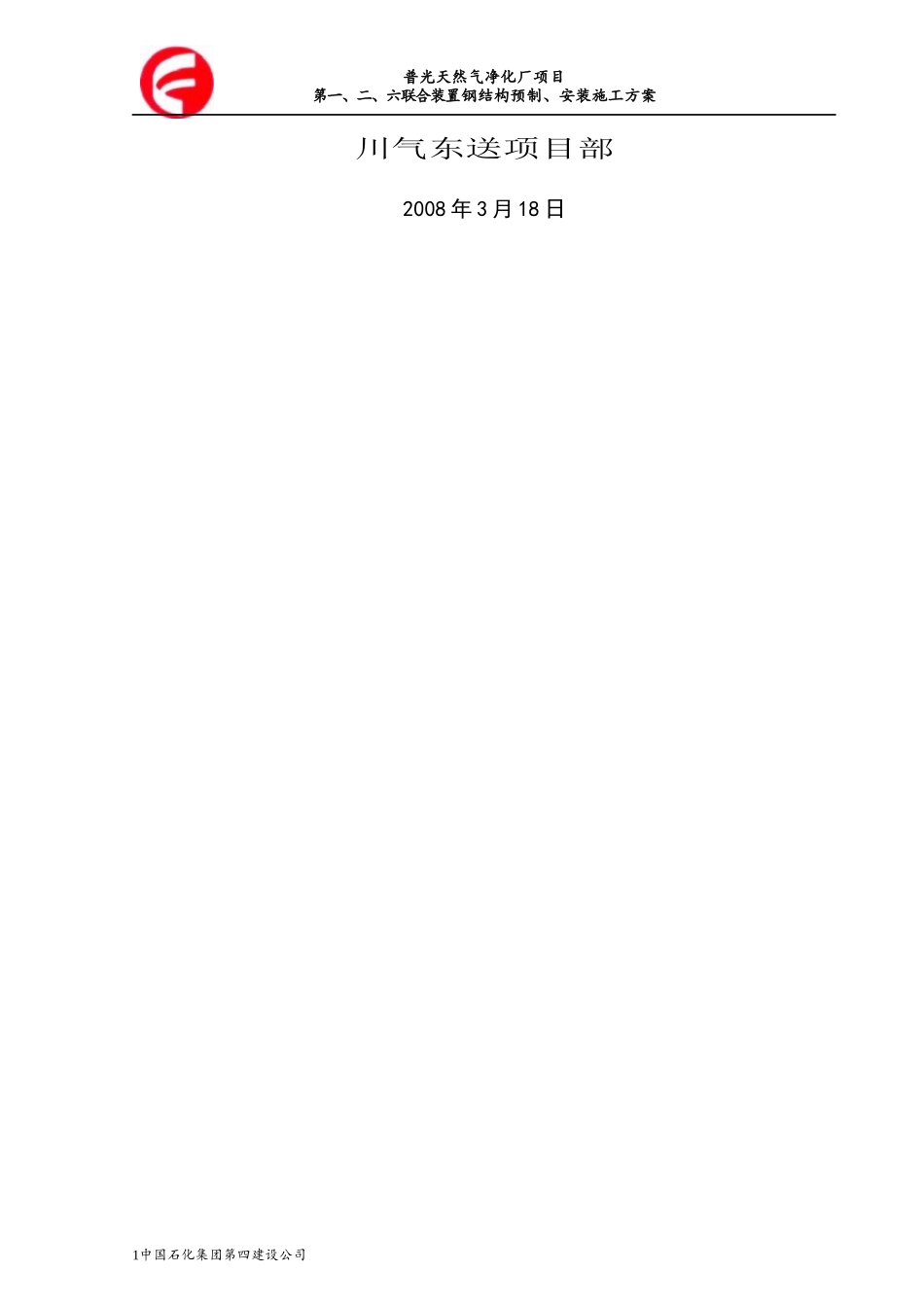

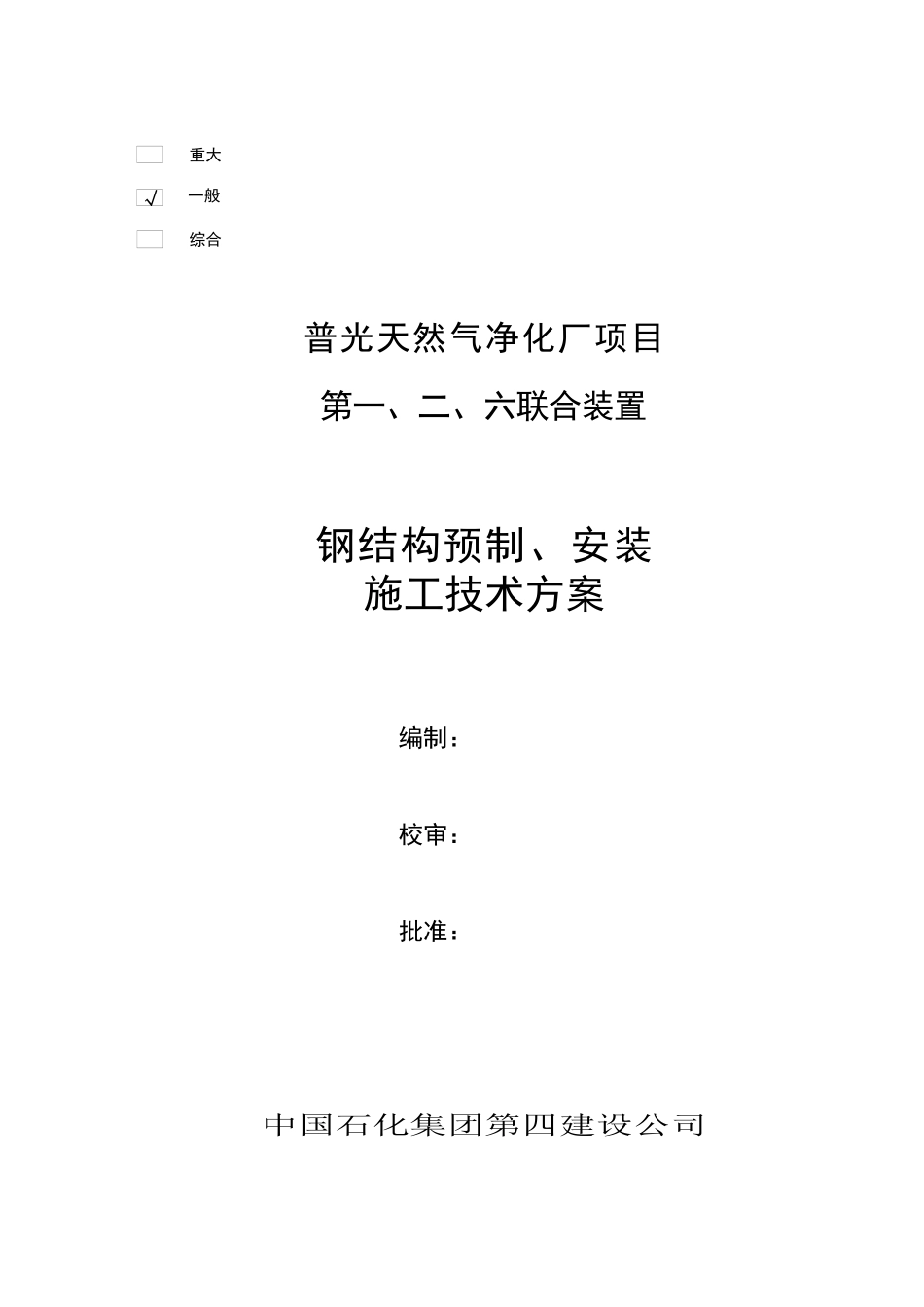

重大普光天然气净化厂项目第一、二、六联合装置钢结构预制、安装施工技术方案编制：校审：批准：中国石化集团第四建设公司√综合一般普光天然气净化厂项目第一、二、六联合装置钢结构预制、安装施工方案川气东送项目部2008年3月18日1中国石化集团第四建设公司普光天然气净化厂项目第一、二、六联合装置钢结构预制、安装施工方案目次1适用范围………………………………………………………………12编制依据………………………………………………………………13工程概况…………………………………………………………………14施工工序……………………………………………………………35施工工艺…………………………………………………………46主要资源使用计划…………………………………………………………97质量标准及质量保证措施…………………………………………………………108HSE管理………………………………………………………………………129风险评估……………………………………………………………150中国石化集团第四建设公司普光天然气净化厂项目第一、二、六联合装置钢结构预制、安装施工方案1适用范围本方案仅适用于普光天然气净化厂第一、二、六联合装置钢结构预制、安装。2编制依据2.1SEI设计图纸、（管廊、框架、设备劳动保护0版图纸）结构通用图集-钢结构焊接结点图集(SDCV0041-2002)、钢结构设计说明（08.4.15日下发）2.2《钢结构工程施工及验收规范》GB50205-20012.3《石油、化工施工安全技术规程》SHJ3505-992.4《石油化工钢结构工程施工及验收规范》SH3507-20052.5《石油化工工程起重施工规范》SH/T3536-20022.6《建筑钢结构焊接规程》JGJ81-20022.8普光天然气净化厂质量、安全等相关规定3工程概况3.1施工范围及内容普光气田天然气净化厂第一、二、六联合装置钢结构工程主要为管廊钢结构和框架钢结构以及设备梯子平台。所有钢结构在预制厂预制、现场安装。一、二、六每个联合装置长220米宽200米，共分两个系列，每系列内又分为尾气处理单元、硫磺回收单元、脱硫单元、脱水单元、和酸水单元。其中二系列无脱水单元、酸水单元。3.2工程特点本工程特点为施工工期短，地坪、地管、工艺管道、设备安装等各专业深度交叉，且夏季高温多雨施工易受天气影响。每个联合管廊区和框架均为无垫铁安装，即座浆垫板方法安装。部分框架内有设备，需预留横梁安装位置。管廊上设备均为空冷类设备，无需预留横梁。鉴于场地条件和框架结构特性,所有钢结构立柱单根安装,管廊采取每跨成片吊装的方法（由于材料到货问题，现场具体安装以材料到货为准）。3.3主要工程量第一、二、六联合装置共有管廊6条，框架33个（每联合二系列无SS6框架），管廊、框架、雨篷、设备梯子平台共1.3万吨。主管廊PR1-PR36立柱主要为H400*408*12*21、H350*350*12*19、副管廊PR45-PR52立柱为H350*350*12*19、SS1框架为H450*450*16*20、SS2、SS3、SS4框架立柱为H350*350*12*19、SS5、SS6框架为H300*300*10*15型钢。1中国石化集团第四建设公司普光天然气净化厂项目第一、二、六联合装置钢结构预制、安装施工方案2中国石化集团第四建设公司第一、二、六联合钢结构概况位号到图重量主框架重量平台重量劳动保护重量钢格板重量立柱型钢长度框架尺寸(米)立柱数量、高度柱底板面积管架PR1-PR365505501507530HW350×350×12×1933710(10.45)*20966个立柱，HW350×350×12×19：16.02m6根，16.17m8根，13.12m6根，11.27m2根t=329HW400×408×12×21799HW400×408×21×21：16.06m2根，16.16m4根，14.26m13根，16.41m4根，14.96m1根14.41m8根，14.61m4根，16.06m4根，14.41m4根t=4225.85管架PR45-PR527070201012HW350×350×12×1923242*616个立柱，H350×350×12×19，15.02m～10.77mt=326.5SS1222222552025H450×450×16×2057430*2430个立柱，15.36m×6、19.36m×24t=3617SS21236035.86.221HW350×350×12×1919829*12.513.3m,3层，15个立柱（HW350×350×12×19)t=367.7SS311561256.822.2HW350×350×12×1913422*1515.9m,3层，14个立柱（HW350×350×12×19,12根，HM588×300×12×20，2根)22.35m,6层，10个立柱...
