工程管理_土建技术交底资料库_374页VIP免费

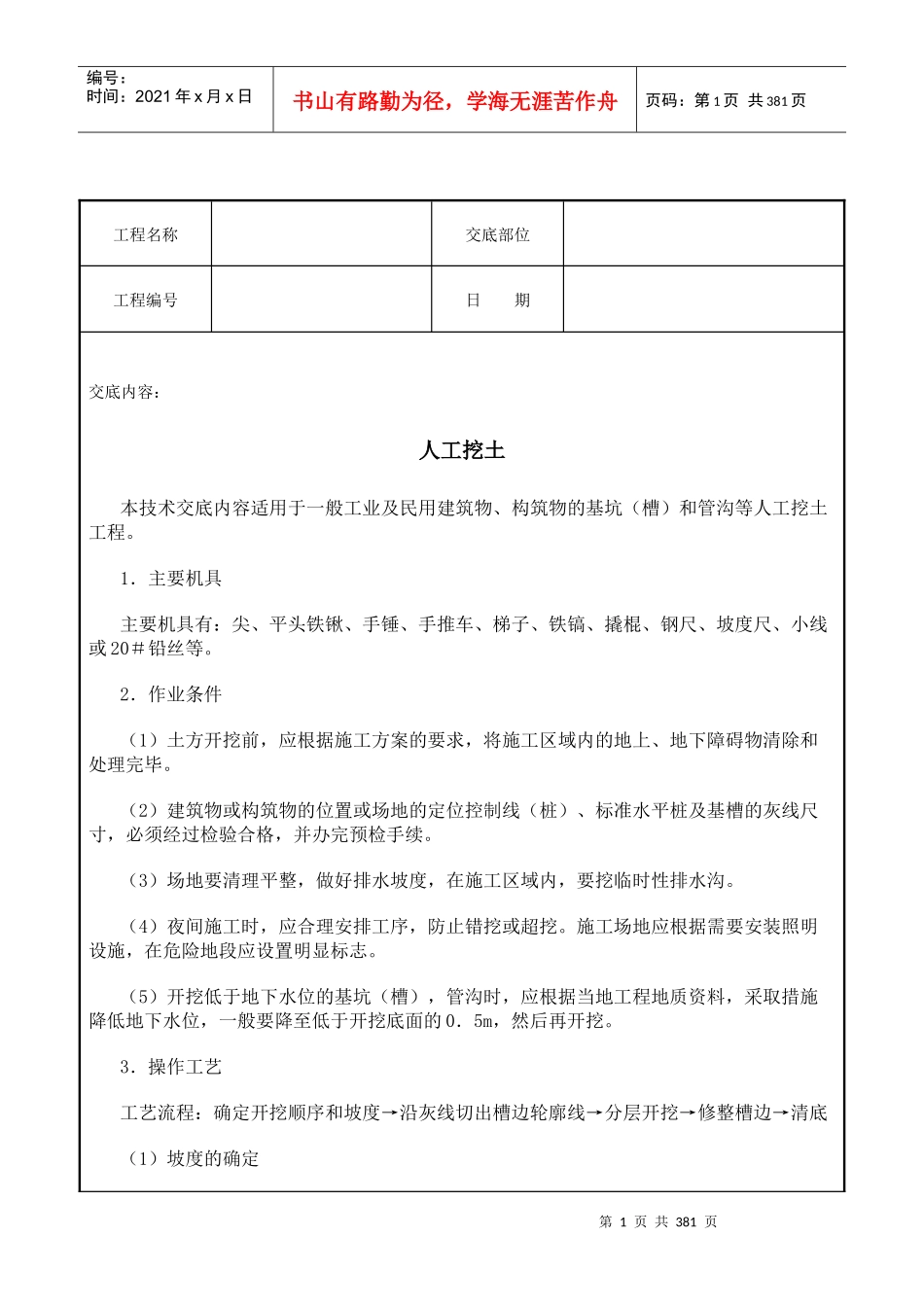

第1页共381页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共381页工程名称交底部位工程编号日期交底内容：人工挖土本技术交底内容适用于一般工业及民用建筑物、构筑物的基坑（槽）和管沟等人工挖土工程。1．主要机具主要机具有：尖、平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、坡度尺、小线或20＃铅丝等。2．作业条件（1）土方开挖前，应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。（2）建筑物或构筑物的位置或场地的定位控制线（桩）、标准水平桩及基槽的灰线尺寸，必须经过检验合格，并办完预检手续。（3）场地要清理平整，做好排水坡度，在施工区域内，要挖临时性排水沟。（4）夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。（5）开挖低于地下水位的基坑（槽），管沟时，应根据当地工程地质资料，采取措施降低地下水位，一般要降至低于开挖底面的0．5m，然后再开挖。3．操作工艺工艺流程：确定开挖顺序和坡度→沿灰线切出槽边轮廓线→分层开挖→修整槽边→清底（1）坡度的确定第2页共381页第1页共381页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共381页工程名称交底部位工程编号日期1）在天然湿度的土中，开挖基坑（槽）和管沟时，当挖土深度不超过下列数值规定时可不放坡，不加支撑。（a）密实、中密的砂土和碎石类土（充填物为砂土）—1．0m；（b）硬塑、可塑的轻亚粘土及亚粘土—1．25m；（c）硬塑、可塑的粘土和碎石类土（充填物为粘性土）—1．5m；（d）坚硬的粘土—2．0m。2）超过上述规定深度，在5m以内时，当土具有天然温度，构造均匀，水文地质条件好，且无地下水，不加支撑的基坑（槽）和管沟，必须放坡。边坡最陡坡度应符合表1—307的规定。各类土的边坡坡度表1－307项次土的类别边坡坡度（高：宽）坡顶无荷载坡顶有静载坡顶有动载1中密的砂土1：1.001：1.251：1.502中密的碎石类土（充填物为砂土）1：0.751：1.001：1.253硬塑的轻粘土1：0.671：0.751：1.004中密的碎石类土（充填物为粘性土）1：0.501：0.671：0.755硬塑的亚粘土、粘土1：0.331：0.501：0.676老黄土1：0.101：0.251：0.337软土（经井点1：1.00——第3页共381页第2页共381页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共381页工程名称交底部位工程编号日期降水后）2）根据基础和土质、现场出土等条件要合理确定开挖顺序，然后再分段分层平均下挖。（3）开挖各种浅基础时，如不放坡时，应先沿灰线直边切出槽边的轮廓线。（4）开挖各种槽坑。1）浅条形基础。一般粘性土可自上而下分层开挖，每层深度以60cm为宜，从开挖端部逆向倒退按踏步型挖掘。碎石类土先用镐翻松，正向挖掘，每层深度，视翻土厚度而定，每层应清底和出土，然后逐步挖掘。2）浅管沟。与浅的条形基础开挖基本相同，仅沟帮不切直修平。标高按龙门板上平往下返出沟底尺寸，接近设计标高后，再从两端龙门板下面的沟底标高上返50cm为基准点，拉小线用尺检查沟底标高，最后修整沟底。3）开挖放坡的坑（槽）和管沟时，应先按施工方案规定的坡度粗略开挖，再分层按坡度要求做出坡度线，每隔3m左右做出一条，以此为准进行铲坡。深管沟挖土时，应在沟帮中间留出宽80cm左右的倒土台。4）开挖大面积浅基坑时，沿坑三面开挖，挖出的土方装入手推车或翻斗车，由未开挖的一面运至弃土地点。（5）开挖基坑（槽）或管沟，当接近地下水位时，应先完成标高最低处的挖方，以便在该处集中排水，开挖后，在挖到距槽底50cm以内时，测量放线人员应配合抄出距槽50cm平线；自每条槽端部20cm处每隔2～3m，在槽帮上钉水平标高小木橛。在挖至接近槽底标高时，用尺或事先量好的50cm标准尺杆，随时以小木橛上平校核槽底标高。最后由两端轴线(中心线)引桩拉通线、检查距槽边尺寸，确定槽宽标准，据此修整槽帮，最后清除槽底土方，修底铲平。（6）基坑（槽）、管沟的直立帮和坡度，在开挖过程和敞露期间应防止塌方，必要时应加以保护。在开挖槽边弃土时，应保证边坡和直立帮的稳定。当土质良好...
