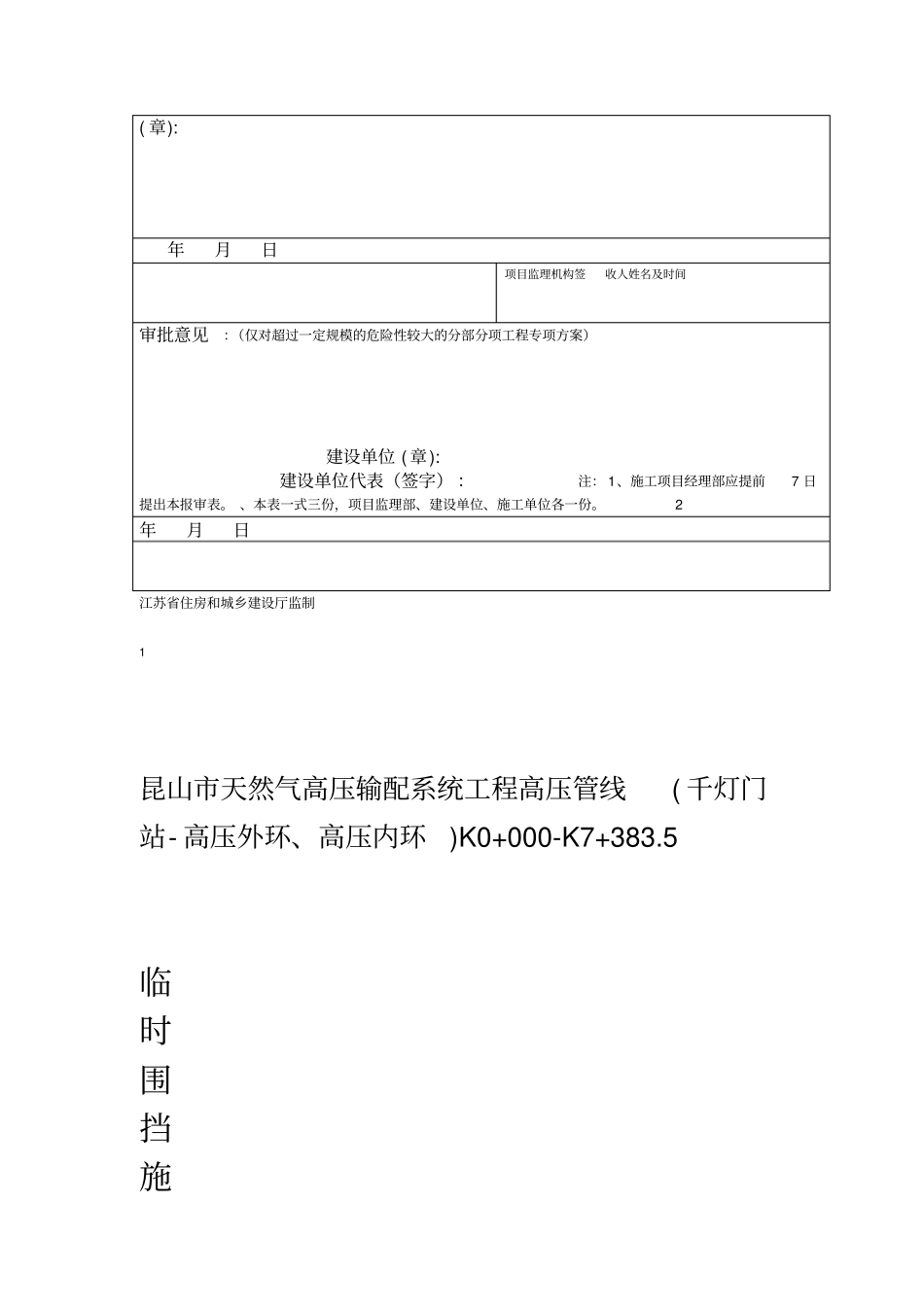

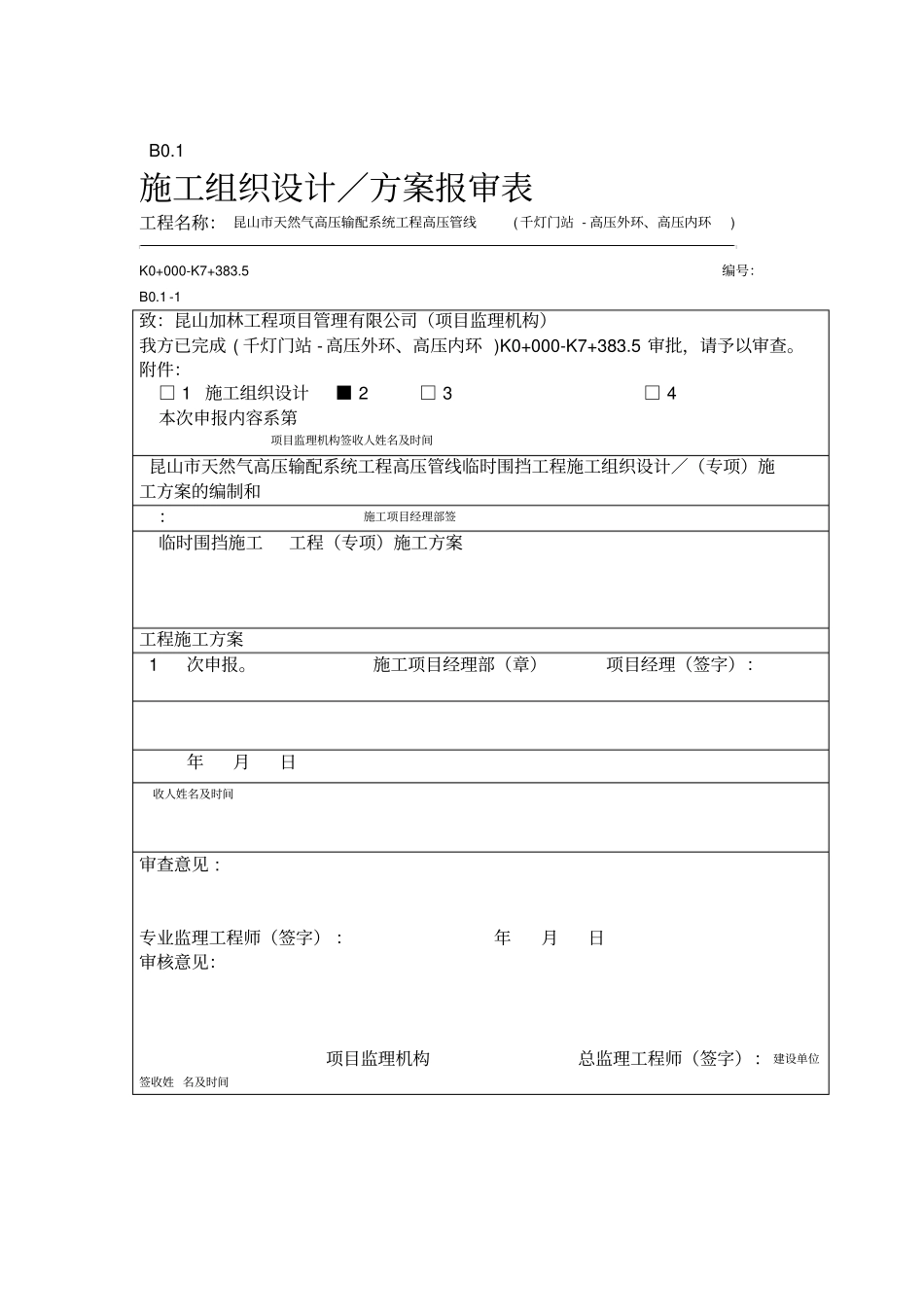

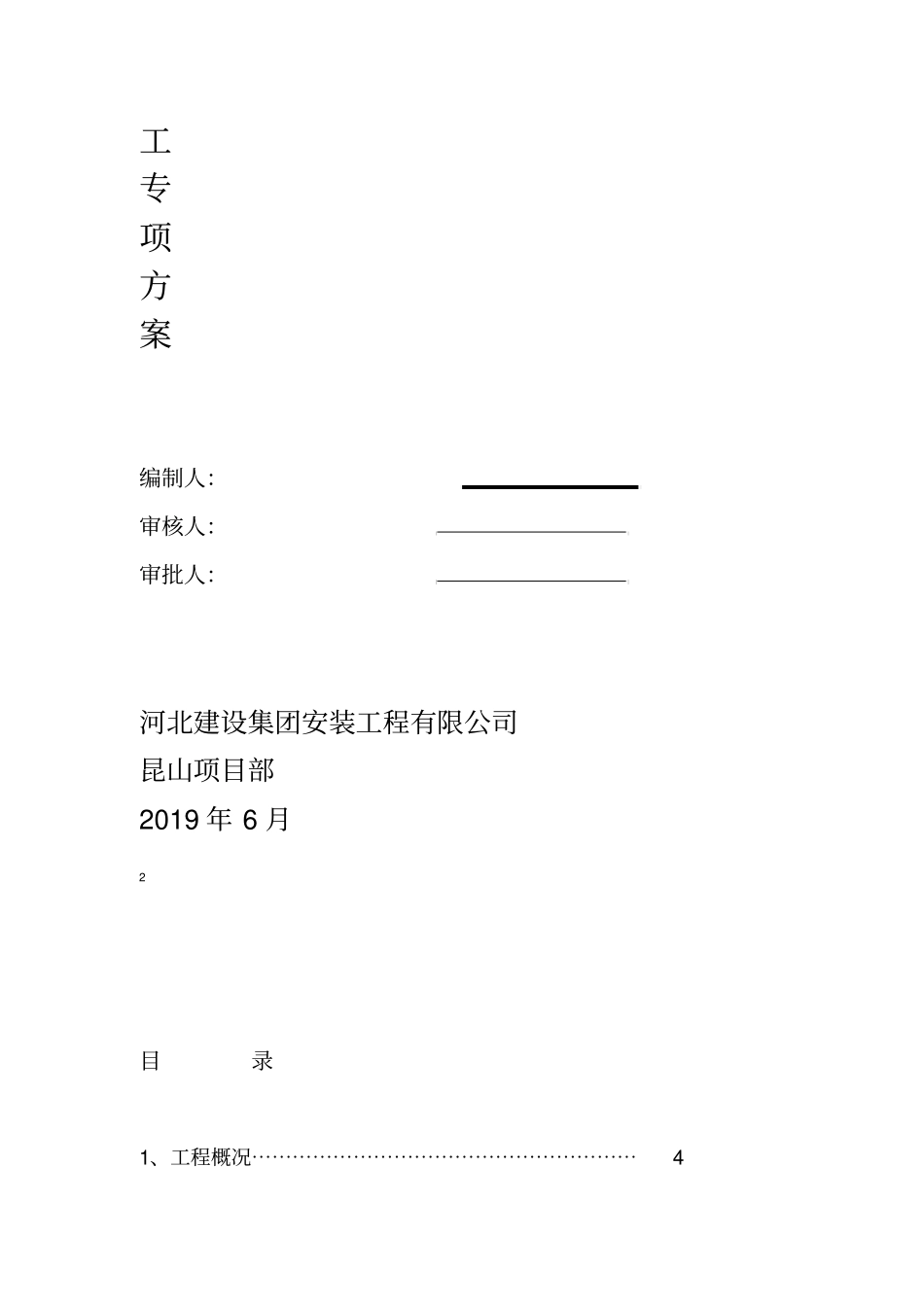

B0.1施工组织设计/方案报审表工程名称:昆山市天然气高压输配系统工程高压管线(千灯门站-高压外环、高压内环)K0+000-K7+383.5编号:B0.1-1致:昆山加林工程项目管理有限公司(项目监理机构)我方已完成(千灯门站-高压外环、高压内环)K0+000-K7+383.5审批,请予以审查。附件:□1施工组织设计■2□3□4本次申报内容系第项目监理机构签收人姓名及时间昆山市天然气高压输配系统工程高压管线临时围挡工程施工组织设计/(专项)施工方案的编制和:施工项目经理部签临时围挡施工工程(专项)施工方案工程施工方案1次申报。施工项目经理部(章)项目经理(签字):年月日收人姓名及时间审查意见:专业监理工程师(签字):年月日审核意见:项目监理机构总监理工程师(签字):建设单位签收姓名及时间(章):年月日项目监理机构签收人姓名及时间审批意见:(仅对超过一定规模的危险性较大的分部分项工程专项方案)建设单位(章):建设单位代表(签字):注:1、施工项目经理部应提前7日提出本报审表。、本表一式三份,项目监理部、建设单位、施工单位各一份。2年月日江苏省住房和城乡建设厅监制1昆山市天然气高压输配系统工程高压管线(千灯门站-高压外环、高压内环)K0+000-K7+383.5临时围挡施工专项方案编制人:审核人:审批人:河北建设集团安装工程有限公司昆山项目部2019年6月2目录1、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42、半封闭防护分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43、彩钢板围挡施工工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯54、安全防护措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯75、质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯76、围挡的维护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯77、注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯78、文明施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯89、细部尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯910、防火措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯103一、工程概况本工程为昆山市天然气高压输配系统工程高压管线(千灯门站-高压外环、高压内环)K0+000-K7+383.5,高压A管线起点为千灯门站K0+000,终点到绿地大道南侧K7+383.5。高压B管线起点为千灯门站A0+000,终点黄浦江路西侧已建管道处K3+637.9。高压A管线采用φ610×11.9直缝埋弧焊钢管7584米(其中直埋管4388米,穿越管3196.8米);高压B管线φ325*9.5高频直缝电阻焊钢管3908米(其中直埋管1852.8米,穿越管2055.2米)以及管道附属高压B管线阀门井3座安装浇筑等。2.2.2高压A、B管线并行敷设,直埋段间距2米,穿越段间距6米。两管线均采用强制电流阴极联合保护,保护电流有业主阴极保护站提供,两管线间隔0.5km必须进行一次等电跨接。本工程压力等级为高压A管道:4.0MPa,高压B管道:2.54MPa。管材采用新型L360M钢,管材全线采用三层聚乙烯加强级外防腐,设计使用年限为30年。设计温度为常温,属GB1级压力管道。二、半封闭防护分析2.1.半封闭防护方案为了保证施工路段交通安全,根据工程“安全文明施工,实现环境安全;预防污染,构建绿色优质工程”为原则。经现场踏勘,采用0.95m宽×2.5m高彩钢板围挡牌半封闭施工。依据现场施工的实际情况,本工程共设3段涉及到需要做围挡施工。第一段为宏信路北侧杨岸江处,此处需要搭设围挡累计长度为90米;第二段为黄浦江路做顶管穿越施工时,在黄浦江路两侧各做围挡,此处需要搭设围挡累计长度为90米;第三段为沿绿地大道施工的管线距离道路较近,按照市政要求进行搭设围挡,此处需要搭设围挡累计长度为2800米,因此段搭设围挡的长度较长,且管道施工根据施工方式的要求,穿越管线完成后,将先搭设好的围挡进行拆除,二次安装在需要搭设地方,分段进行。并在施工道路路口、交叉口、人行道等处根据要求进行围封。不仅创造了良好的施工环境,而且维护了正常的交通秩序,还保障了行人的通行安全。4.施工阶段组织措施施工阶段材料当日需要当日内运达施工现场,施工人员按每100米不少于8人,在满足施工条件的情况下2019年6月3日至2019年6月20日完成西侧道路围挡封闭。三、彩钢板围挡施工工艺如下:3.1围挡定位根据前期上报并审批的施工平面布置图、...
