平利县三阳中学综合楼施工组织设计VIP免费

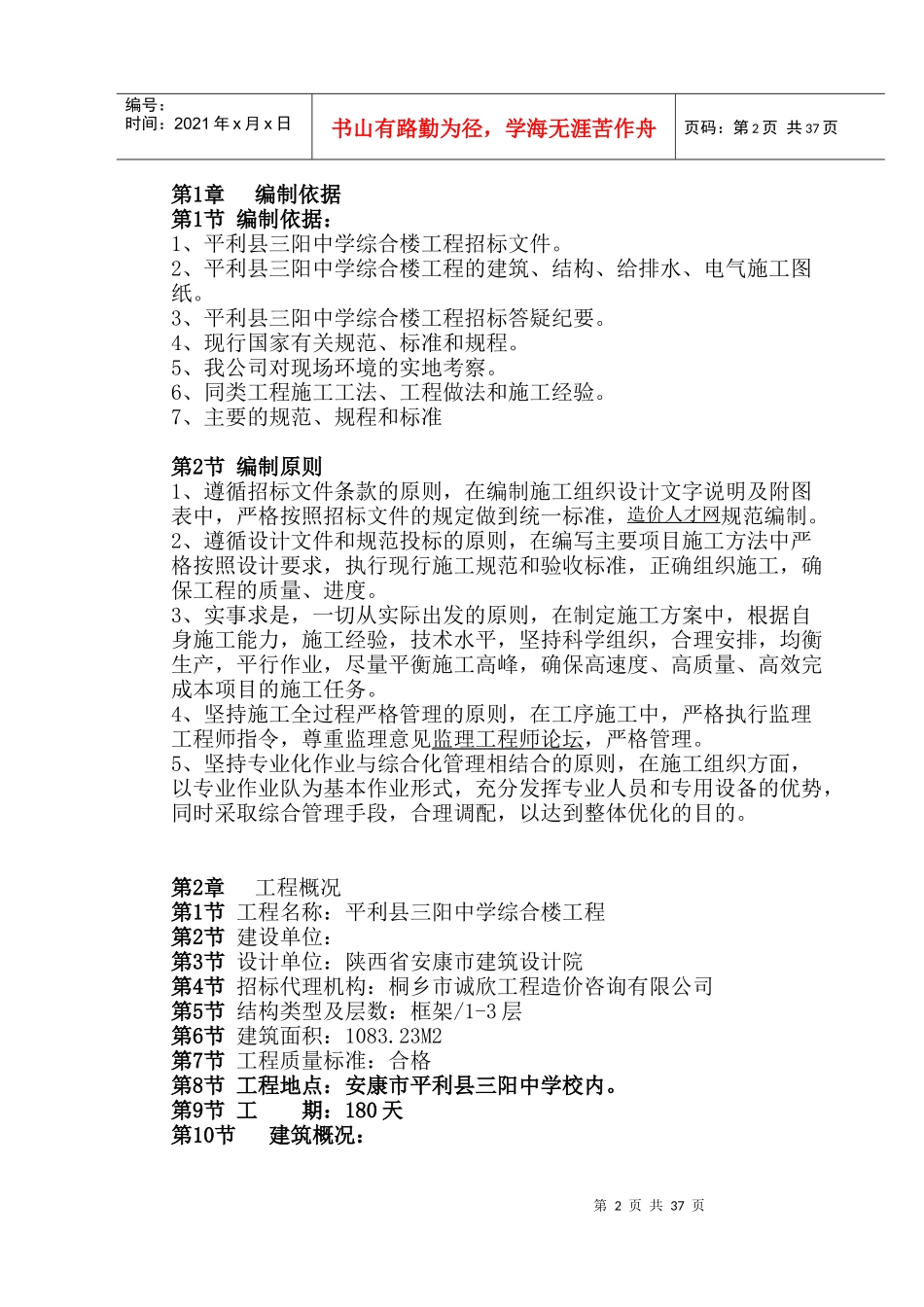

第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共37页第1章编制依据第1节编制依据：1、平利县三阳中学综合楼工程招标文件。2、平利县三阳中学综合楼工程的建筑、结构、给排水、电气施工图纸。3、平利县三阳中学综合楼工程招标答疑纪要。4、现行国家有关规范、标准和规程。5、我公司对现场环境的实地考察。6、同类工程施工工法、工程做法和施工经验。7、主要的规范、规程和标准第2节编制原则1、遵循招标文件条款的原则，在编制施工组织设计文字说明及附图表中，严格按照招标文件的规定做到统一标准，造价人才网规范编制。2、遵循设计文件和规范投标的原则，在编写主要项目施工方法中严格按照设计要求，执行现行施工规范和验收标准，正确组织施工，确保工程的质量、进度。3、实事求是，一切从实际出发的原则，在制定施工方案中，根据自身施工能力，施工经验，技术水平，坚持科学组织，合理安排，均衡生产，平行作业，尽量平衡施工高峰，确保高速度、高质量、高效完成本项目的施工任务。4、坚持施工全过程严格管理的原则，在工序施工中，严格执行监理工程师指令，尊重监理意见监理工程师论坛，严格管理。5、坚持专业化作业与综合化管理相结合的原则，在施工组织方面，以专业作业队为基本作业形式，充分发挥专业人员和专用设备的优势，同时采取综合管理手段，合理调配，以达到整体优化的目的。第2章工程概况第1节工程名称：平利县三阳中学综合楼工程第2节建设单位：第3节设计单位：陕西省安康市建筑设计院第4节招标代理机构：桐乡市诚欣工程造价咨询有限公司第5节结构类型及层数：框架/1-3层第6节建筑面积：1083.23M2第7节工程质量标准：合格第8节工程地点：安康市平利县三阳中学校内。第9节工期：180天第10节建筑概况：第3页共37页第2页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共37页本工程项目为平利县三阳中学综合楼建设工程。总建筑面积为1083.23M2，共三层。建筑高度11.75M，安全等级为二级，耐火等级为二级。本工程按设计基本地震烈度7度，屋面防水等级为三级，结构的设计使用年限为50年。室内外高差0.45M，外廊、阳台、卫生间比相应楼层标高低20、40、60，并向排水口作i=0.5%的排水坡度。第11节结构概况：本工程结构形式为框架结构，为三级建筑，建筑抗震设防类别为丙类，地基基础设计等级为二级，框架抗震等级为二级，剪力墙抗震等级为三级。主要材料：1、钢筋及钢材钢筋：ø为HPB235钢筋（fy=210）；为HRB335（fy=300）钢筋；2、混凝土基础：C25墙柱：C25梁板：C25基础垫层：C153、砂浆：地坪以下为M10水泥砂浆，其余为M5混合砂浆。4、砖：框架填充墙室内地坪一下及屋顶女儿墙用MU10实心粘土砖，其余均用KF17型多孔砖按照《陕J-15(98)》中的240、120型，其强度等级均为MU15.第12节给排水工程概况1、室外给水管采用UPVC管，胶水粘结，室内给水管采用PP-R管管道公称压力1.6Mpa管件连接采用热熔连接。2、室内排水管采用UPVC管，排水立管宜采用建筑排水硬聚氯乙烯PVC-U管，粘胶链接，所有存水弯及90度的排水塑料弯头应安装带检查门的以便维修。3、给水管口采用热熔接，排水管接口为涂胶粘结。第13节电气工程概况1、供电电源：该建筑为三级负荷，供电电源用市政低压电网埋地引入配电箱AL，电源为380/220TN-C-S三相五线制，进户处做零线的重复接地。2、线路敷设：各层照明，普通插座及空调插座均由不同回路供电，进户导线，各回路干线截面见照明系统图及配电箱线路方案图。空调插座，普通插座支线采用BV-4mm^2.开关，照明开关支线采用BV-2.5mm^2.电源进户线路，楼梯间垂直配线，各照明插第4页共37页第3页共37页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共37页座及空调插座回路干线，支线用PVC应知阻燃管沿梁柱，板缝暗敷，导线采用BV-450/700型铜芯绝缘线。3、设备安装：各配电箱及户内开关箱均暗装设备。4、防雷接地：本建筑物防雷为三类防雷，利用柱内贯通钢筋做下引线，接入基础钢筋，与基础钢筋焊接成电气通路。5、弱电部分：电视电话前端设备及分线箱暗装距地1.8m网络交换机置于...
