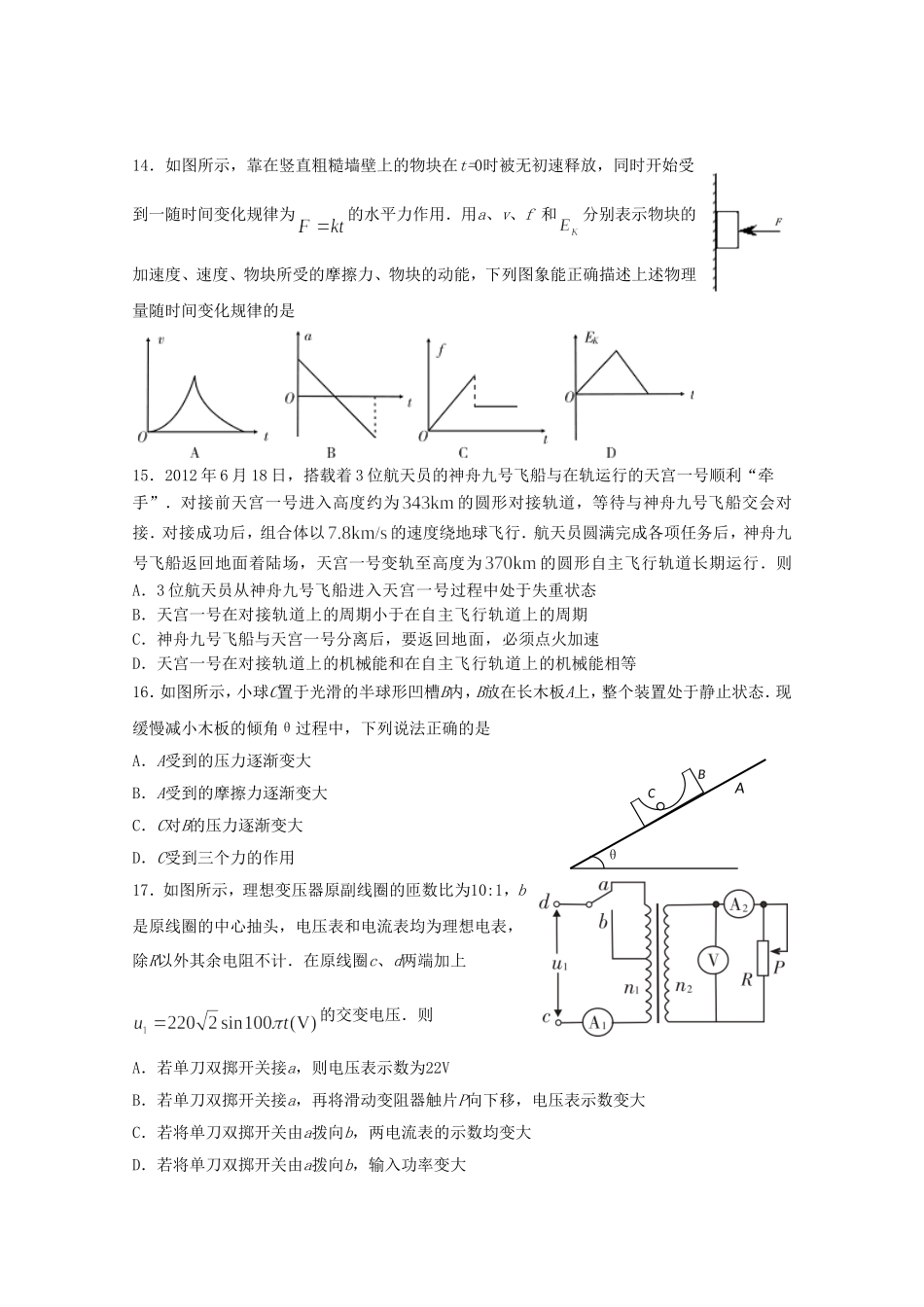

14．如图所示，靠在竖直粗糙墙壁上的物块在t=0时被无初速释放，同时开始受到一随时间变化规律为的水平力作用．用a、v、f和分别表示物块的加速度、速度、物块所受的摩擦力、物块的动能，下列图象能正确描述上述物理量随时间变化规律的是15．2012年6月18日，搭载着3位航天员的神舟九号飞船与在轨运行的天宫一号顺利“牵手”．对接前天宫一号进入高度约为的圆形对接轨道，等待与神舟九号飞船交会对接．对接成功后，组合体以的速度绕地球飞行．航天员圆满完成各项任务后，神舟九号飞船返回地面着陆场，天宫一号变轨至高度为的圆形自主飞行轨道长期运行．则A．3位航天员从神舟九号飞船进入天宫一号过程中处于失重状态B．天宫一号在对接轨道上的周期小于在自主飞行轨道上的周期C．神舟九号飞船与天宫一号分离后，要返回地面，必须点火加速D．天宫一号在对接轨道上的机械能和在自主飞行轨道上的机械能相等16．如图所示，小球C置于光滑的半球形凹槽B内，B放在长木板A上，整个装置处于静止状态．现缓慢减小木板的倾角θ过程中，下列说法正确的是A．A受到的压力逐渐变大B．A受到的摩擦力逐渐变大C．C对B的压力逐渐变大D．C受到三个力的作用17．如图所示，理想变压器原副线圈的匝数比为10:1，b是原线圈的中心抽头，电压表和电流表均为理想电表，除R以外其余电阻不计．在原线圈c、d两端加上的交变电压．则A．若单刀双掷开关接a，则电压表示数为22VB．若单刀双掷开关接a，再将滑动变阻器触片P向下移，电压表示数变大C．若将单刀双掷开关由a拨向b，两电流表的示数均变大D．若将单刀双掷开关由a拨向b，输入功率变大θACB18．如图所示，真空中M、N处放置两等量异种电荷，a、b、c为电场中的三点，实线PQ为M、N连线的中垂线，a、b两点关于MN对称，a、c两点关于PQ对称，已知一带正电的试探电荷从a点移动到c点时，试探电荷的电势能增加，则以下判定正确的是A．M点处放置的是负电荷B．a点的场强与c点的场强完全相同C．a点的电势高于c点的电势D．若将该试探电荷沿直线由a点移动到b点，则电场力先做正功，后做负功19．“蹦极”是一项既惊险又刺激的运动．运动员脚上绑好弹性绳从很高的平台上跳下，从开始到下落到最低点的速度—时间图象如图所示，，设运动员开始跳下时的初速度为零，不计阻力，则下列说法正确的是A．0-时间内，运动员做自由落体运动B．-时间内，运动员做加速度逐渐减小的加速运动C．-时间内，重力对运动员做的功大于运动员克服拉力做的功D．-时间内，运动员动能的减少量大于克服拉力做的功20．如图甲所示，光滑绝缘水平桌面上直立一个单匝矩形导线框，线框的边长，，总电阻为．在直角坐标系中，有界匀强磁场区域的下边界与轴重合，上边界满足曲线方程（m），磁感应强度大小．线框在沿轴正方向的拉力作用下，以速度水平向右做匀速直线运动，则下列判断正确的是A．线框中的电流先沿逆时针方向再沿顺时针方向B．线框中感应电动势的最大值为C．线框中感应电流有效值为D．线框穿过磁场区域的过程中外力做功为x/my/mB（O）ACD0.3F21．(1)如图，某实验小组在实验室中利用水平气垫导轨和两光电门计时器A和B验证滑块M和钩码m组成的系统机械能守恒，已知遮光条的宽度为d，先后通过A、B光电门的时间分别为、，滑块运动通过光电门B时，钩码未落地．①本实验中需要用到的器材有（填字母序号）.A.天平B.刻度尺C.打点计时器D.秒表E.测力计②验证本系统机械能守恒的原理表达式为（用已知量和能直接测量的量表示）．③下列因素中可能增大实验误差的是（填字母序号）.A．气垫导轨未调水平B．滑块质量M和钩码质量m不满足C．遮光条宽度太小D．两光电门间距过小(2)在一次实验技能比赛中，一同学设计了如下电路来测电源的电动势和内阻．该同学选好器材后，用导线将各器材连接成如图乙所示实物连线电路（图甲是其电路原理图），其中R0是保护电阻．①该同学在闭合电键后，发现电压表无示数，电流表有示数，在选用器材时，除了导线外，其它器材经检测都是完好的，则出现故障的原因是，（请用接线柱处的字母去表达）．②该同学测量时记录了6组数据，并根据这些数据画出了U—I图线如图所示．根据图线求出电池的电动势E...
