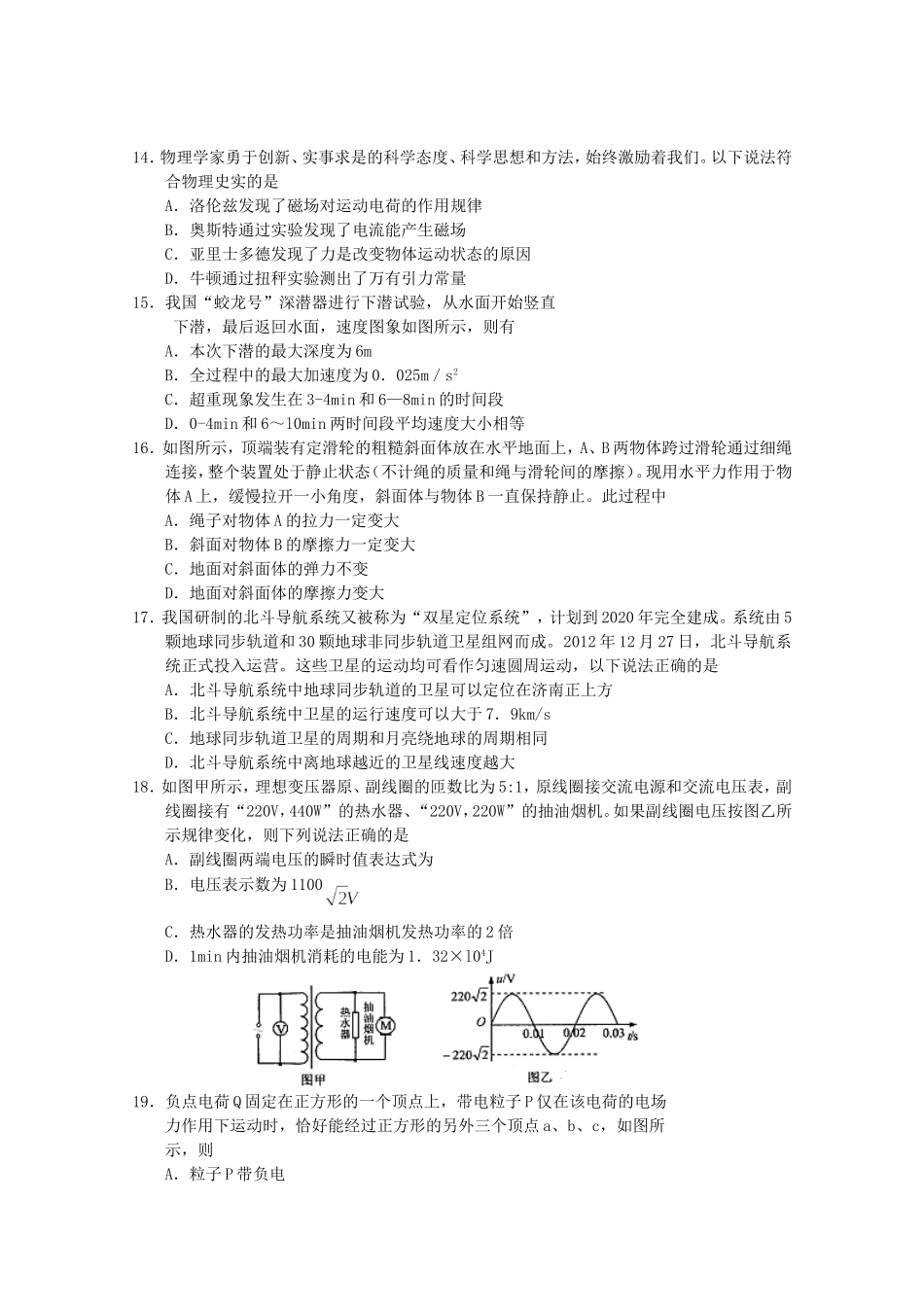

14．物理学家勇于创新、实事求是的科学态度、科学思想和方法，始终激励着我们。以下说法符合物理史实的是A．洛伦兹发现了磁场对运动电荷的作用规律B．奥斯特通过实验发现了电流能产生磁场C．亚里士多德发现了力是改变物体运动状态的原因D．牛顿通过扭秤实验测出了万有引力常量15．我国“蛟龙号”深潜器进行下潜试验，从水面开始竖直下潜，最后返回水面，速度图象如图所示，则有A．本次下潜的最大深度为6mB．全过程中的最大加速度为0．025m／s2C．超重现象发生在3-4min和6—8min的时间段D．0-4min和6～l0min两时间段平均速度大小相等16．如图所示，顶端装有定滑轮的粗糙斜面体放在水平地面上，A、B两物体跨过滑轮通过细绳连接，整个装置处于静止状态（不计绳的质量和绳与滑轮间的摩擦）。现用水平力作用于物体A上，缓慢拉开一小角度，斜面体与物体B一直保持静止。此过程中A．绳子对物体A的拉力一定变大B．斜面对物体B的摩擦力一定变大C．地面对斜面体的弹力不变D．地面对斜面体的摩擦力变大17．我国研制的北斗导航系统又被称为“双星定位系统”，计划到2020年完全建成。系统由5颗地球同步轨道和30颗地球非同步轨道卫星组网而成。2012年12月27日，北斗导航系统正式投入运营。这些卫星的运动均可看作匀速圆周运动，以下说法正确的是A．北斗导航系统中地球同步轨道的卫星可以定位在济南正上方B．北斗导航系统中卫星的运行速度可以大于7．9km/sC．地球同步轨道卫星的周期和月亮绕地球的周期相同D．北斗导航系统中离地球越近的卫星线速度越大18．如图甲所示，理想变压器原、副线圈的匝数比为5:1，原线圈接交流电源和交流电压表，副线圈接有“220V，440W”的热水器、“220V，220W”的抽油烟机。如果副线圈电压按图乙所示规律变化，则下列说法正确的是A．副线圈两端电压的瞬时值表达式为B．电压表示数为1100C．热水器的发热功率是抽油烟机发热功率的2倍D．1min内抽油烟机消耗的电能为1．32×l04J19．负点电荷Q固定在正方形的一个顶点上，带电粒子P仅在该电荷的电场力作用下运动时，恰好能经过正方形的另外三个顶点a、b、c，如图所示，则A．粒子P带负电B．a、b、c三点的电势高低关系是C．粒子P由a到b电势能增加，由b到c电势能减小D．粒子P在a、b、c三点时的加速度大小之比是2:1:220．如图，水平的平行虚线间距为d=60cm，其间有沿水平方向的匀强磁场。一个阻值为R的正方形金属线圈边长l>d，线圈质量m=100g。线圈在磁场上方某一高度处由静止释放，保持线圈平面与磁场方向垂直，其下边缘刚进入磁场和刚穿出磁场时的速度相等。不计空气阻力，取g=10m/s2，则A．线圈下边缘刚进磁场时加速度最小B．线圈进入磁场过程中产生的电热为0.6JC．线圈在进入磁场和穿出磁场过程中，电流均为逆时针方向D．线圈在进入磁场和穿出磁场过程中，通过导线截面的电量相等【必做部分】21．（1）用图甲所示的装置做“验证牛顿第二定律”的实验。①为了消除长木板与小车间摩擦力对实验的影响，必须在长木板远离滑轮的一端下面垫一块薄木板，反复移动薄木板的位置，直至不挂砂桶时小车能在长木板上做____运动。②挂上砂桶后，某同学只改变小车的质量进行测量。他根据实验得到的几组数据作出图乙的a-m图象，请根据图乙在答题卡上的图丙中作出图象。③根据图丙，可判断本次实验中小车受到的合外力大小为N。（2）某物理实验小组利用实验室提供的器材测量一待测电阻的阻值。可选用器材的代号和规格如下：电流表A1（量程250mA，内阻r1=5Ω,）电流表A2（量程300mA，内阻r2约为5Ω）待测电阻R（阻值约为100Ω）滑动变阻器R（最大阻值10Ω）蓄电池E（电动势为6V，内阻，r约为1Ω）单刀单掷开关S，导线若干①小组同学根据实验器材所设计的实验电路原理图如图所示，但两只电表的符号没有明确。请用笔画线代替导线，将下列实验器材在答题卡上按电路原理图连成实验电路，并在电表下方的虚线框内标明两只电表的符号。②他们需要直接测量的物理量是用所测物理量表示待测电阻的计算式为Rx=。22．利用弹簧弹射和皮带传动装置可以将工件运送至高处。如图所示，已知传送轨道平面与水平方向成37°角，倾角也是37°的光滑斜面轨道固定于地面...
