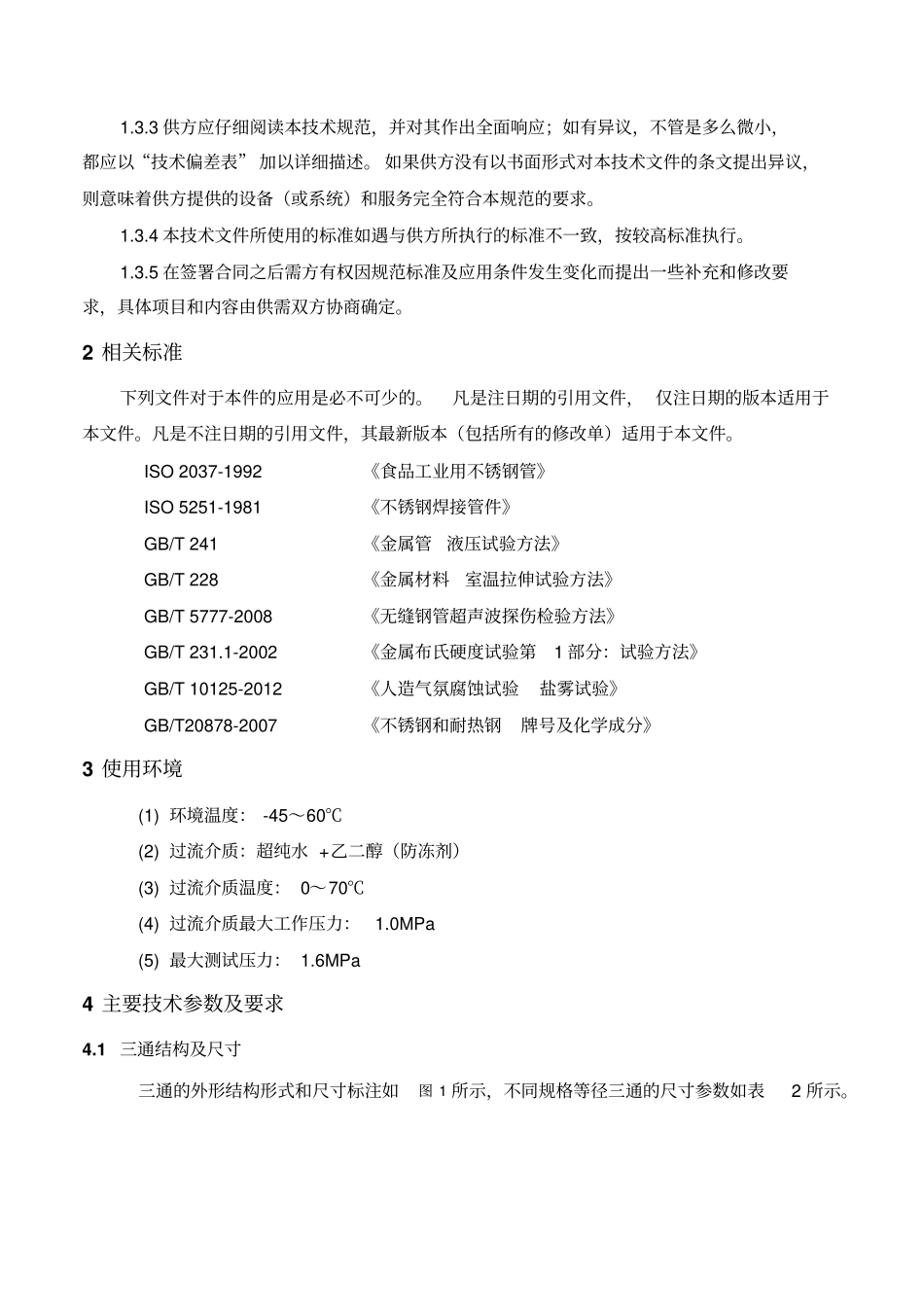

1目的和适用范围1.1目的本技术文件作为需方提供给供方用于物料设计、生产、检验、质量控制的输入，也作为需方进行采购、来料检验、试验验证、质量责任界定的依据。本技术文件规定了4.5寸以下各尺寸卫生级焊接等径三通的结构形式和尺寸规格、技术要求、材料、试验执行相关的标准、制造技术标准依据、包装通用技术条件等；明确了物料的采购内容、产品的检验内容及要求。1.2适用范围本技术文件编号为：xxxx-xx-xxxxx，适用于4.5寸及以下不同材质（不锈钢304和316L）的卫生级焊接等径三通，其中不锈钢304和316L分别对应国家标准GB/T20878-2007中的06Cr19Ni10不锈钢和022Cr17Ni12Mo2不锈钢。各尺寸等径三通的物料编码如表1所示。表14.5寸及以下不同材质的焊接等径三通的物料编码材质304(06Cr19Ni10)316L(022Cr17Ni12Mo2)1/2〞311505010131150201013/4〞311505010231150201021〞311505010331150201031.25〞311505010431150201041.5〞311505010531150201052〞311505010631150201062.5〞311505010731150201073〞311505010831150201083.5〞311505010931150201094〞311505011031150201104.5〞311505011131150201111.3对供方的通用要求1.3.1本技术文件提出的是最低限度的技术要求，并未对一切技术细节作出规定。供方应根据需方产品的应用条件进行选型、设计，并提供满足需方要求的优质产品。1.3.2需方收货时确认的产品若在随后的研究、制造、试验、调试、运行阶段不满足使用要求，需方有权要求供方根据需方的要求进行修改，直至符合需方要求为止。规格1.3.3供方应仔细阅读本技术规范，并对其作出全面响应；如有异议，不管是多么微小，都应以“技术偏差表”加以详细描述。如果供方没有以书面形式对本技术文件的条文提出异议，则意味着供方提供的设备（或系统）和服务完全符合本规范的要求。1.3.4本技术文件所使用的标准如遇与供方所执行的标准不一致，按较高标准执行。1.3.5在签署合同之后需方有权因规范标准及应用条件发生变化而提出一些补充和修改要求，具体项目和内容由供需双方协商确定。2相关标准下列文件对于本件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO2037-1992《食品工业用不锈钢管》ISO5251-1981《不锈钢焊接管件》GB/T241《金属管液压试验方法》GB/T228《金属材料室温拉伸试验方法》GB/T5777-2008《无缝钢管超声波探伤检验方法》GB/T231.1-2002《金属布氏硬度试验第1部分：试验方法》GB/T10125-2012《人造气氛腐蚀试验盐雾试验》GB/T20878-2007《不锈钢和耐热钢牌号及化学成分》3使用环境(1)环境温度：-45～60℃(2)过流介质：超纯水+乙二醇（防冻剂）(3)过流介质温度：0～70℃(4)过流介质最大工作压力：1.0MPa(5)最大测试压力：1.6MPa4主要技术参数及要求4.1三通结构及尺寸三通的外形结构形式和尺寸标注如图1所示，不同规格等径三通的尺寸参数如表2所示。图1等径三通的外形结构图表2不同规格三通的尺寸参数规格size(in)外径D(mm)壁厚T(mm)中心至端面距离A(mm)1/2〞12.71.5263/4〞19.051.5351〞25.41.533.51.25〞31.81.5381.5〞38.11.548.52〞50.81.560.52.5〞63.5283.53〞76.1288.53.5〞88.92103.54〞101.621274.5〞114.32152.44.2尺寸偏差和形位公差等径三通的尺寸偏差和形位公差简图如图2所示，不同规格等径三通的尺寸偏差和形位公差如表3所示。图2等径三通的尺寸偏差和形位公差简图表3三通的尺寸偏差和形位公差规格(in)外径D(mm)端部内径(mm)壁厚T(mm)中心至端面A(mm)形位公差圆度为正负偏差之和Q(mm)P(mm)D≤3〞+1.6-0.8±0.8≥87.5%T±2.01.02.03〞
