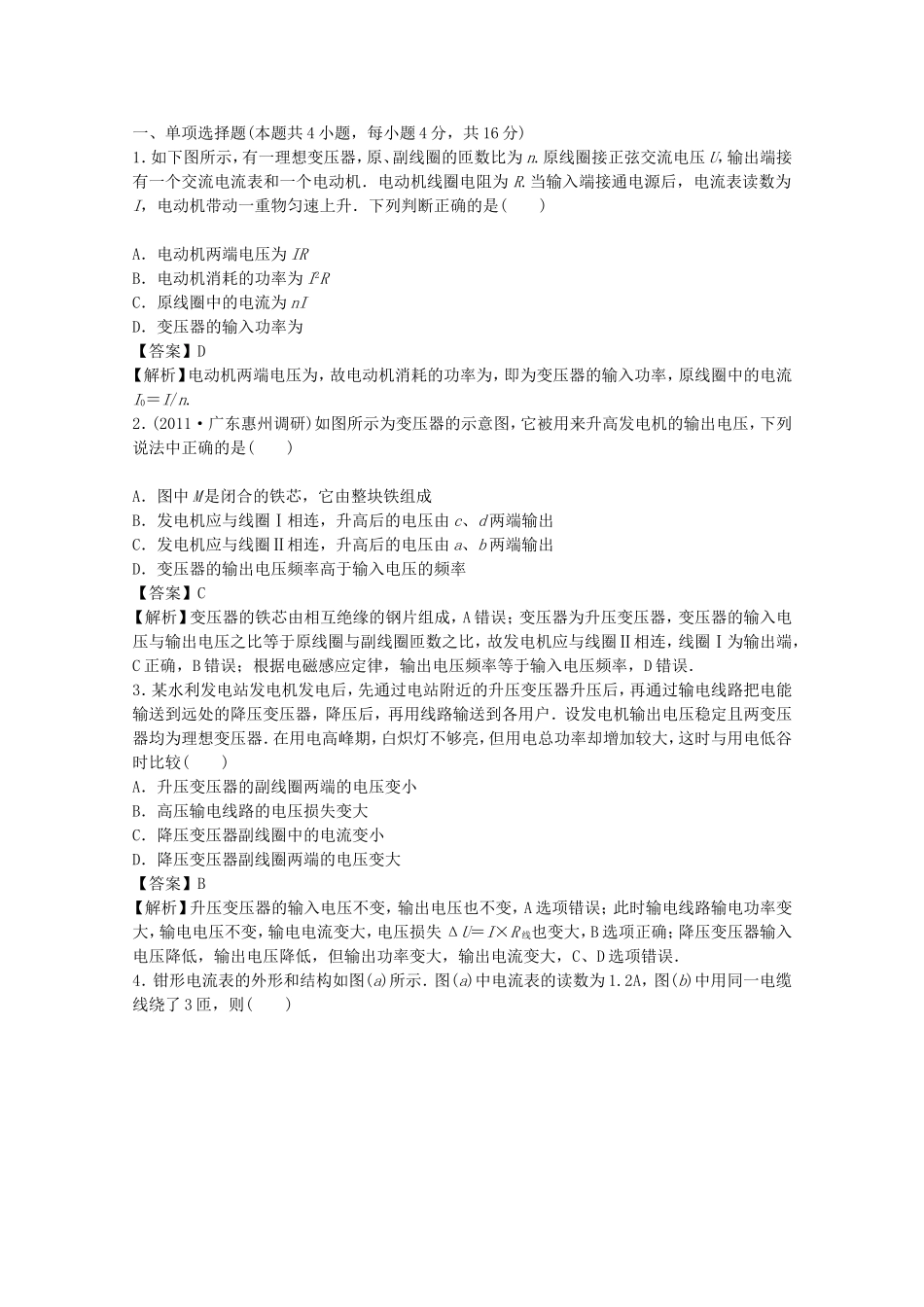

一、单项选择题(本题共4小题，每小题4分，共16分)1．如下图所示，有一理想变压器，原、副线圈的匝数比为n.原线圈接正弦交流电压U，输出端接有一个交流电流表和一个电动机．电动机线圈电阻为R.当输入端接通电源后，电流表读数为I，电动机带动一重物匀速上升．下列判断正确的是()A．电动机两端电压为IRB．电动机消耗的功率为I2RC．原线圈中的电流为nID．变压器的输入功率为【答案】D【解析】电动机两端电压为，故电动机消耗的功率为，即为变压器的输入功率，原线圈中的电流I0＝I/n.2．(2011·广东惠州调研)如图所示为变压器的示意图，它被用来升高发电机的输出电压，下列说法中正确的是()A．图中M是闭合的铁芯，它由整块铁组成B．发电机应与线圈Ⅰ相连，升高后的电压由c、d两端输出C．发电机应与线圈Ⅱ相连，升高后的电压由a、b两端输出D．变压器的输出电压频率高于输入电压的频率【答案】C【解析】变压器的铁芯由相互绝缘的钢片组成，A错误；变压器为升压变压器，变压器的输入电压与输出电压之比等于原线圈与副线圈匝数之比，故发电机应与线圈Ⅱ相连，线圈Ⅰ为输出端，C正确，B错误；根据电磁感应定律，输出电压频率等于输入电压频率，D错误．3．某水利发电站发电机发电后，先通过电站附近的升压变压器升压后，再通过输电线路把电能输送到远处的降压变压器，降压后，再用线路输送到各用户．设发电机输出电压稳定且两变压器均为理想变压器．在用电高峰期，白炽灯不够亮，但用电总功率却增加较大，这时与用电低谷时比较()A．升压变压器的副线圈两端的电压变小B．高压输电线路的电压损失变大C．降压变压器副线圈中的电流变小D．降压变压器副线圈两端的电压变大【答案】B【解析】升压变压器的输入电压不变，输出电压也不变，A选项错误；此时输电线路输电功率变大，输电电压不变，输电电流变大，电压损失ΔU＝I×R线也变大，B选项正确；降压变压器输入电压降低，输出电压降低，但输出功率变大，输出电流变大，C、D选项错误．4．钳形电流表的外形和结构如图(a)所示．图(a)中电流表的读数为1.2A，图(b)中用同一电缆线绕了3匝，则()A．这种电流表能测直流电流，图(b)的读数为2.4AB．这种电流表能测交流电流，图(b)的读数为0.4AC．这种电流表能测交流电流，图(b)的读数为3.6AD．这种电流表既能测直流电流，又能测交流电流，图(b)的读数为3.6A【答案】C【解析】钳形电流表的工作原理是电磁感应，所以它只能测定交变电流，根据变压器的原理I1n1＝I0n0，其中n1指钳形电流表内部线圈的匝数，n0指待测电流导线的匝数，I0指外接电流．当在图(b)中用同一电缆线绕了n0′＝3匝，则n0′＝3n0，则满足I2n1＝I0n0′，解得I2＝3I1＝3.6A.二、双项选择题(本题共5小题，每小题6分，共30分．以下各小题四个选项中，只有两个选项符合题意．若只选一个且正确的给3分；若选两个且都正确的给6分，但只要选错一个或不选，该小题就为0分)5．面积为S的两个完全相同的单匝金属线圈分别放置在如下图甲、乙所示的磁场中．甲图中是磁感应强度为B0的匀强磁场，线圈在磁场中以周期T绕OO′轴做匀速转动；乙图中磁场的变化规律为B＝B0cost，从图示时刻(t＝0时刻)起计时，则()A．两线圈中的磁通量变化规律均为Φ＝B0ScostB．两线圈中感应电动势达到最大值的时刻不同C．两线圈中产生的交流电流的有效值不同D．从此刻起，T/4时间内流过线圈横截面的电荷量相同【答案】AD【解析】由于线圈在磁场中以周期T绕OO′轴做匀速转动，所以其角速度为，在面积相同的情况下两者的磁通量变化规律均为Φ＝B0Scost，那么二者实际产生的交变电流是相同的，因此感应电动势达到最大值的时刻、交流电流的有效值、T/4时间内流过线圈横截面的电荷量都是相同的．6．有一个电子器件，当其两端电压高于100V时导电，等于或低于100V时则不导电，若把这个电子器件接到100V、50Hz的正弦交流电源上，这个电子器件将()A．不导电B．每秒钟内导电50次C．每秒钟内导电100次D．每次导电的时间为0.005s【答案】CD【解析】由e＝Emsinωt，ω＝2πf＝100π，可知100＝100sin100πt，所以sin100πt＝，100πt＝，所以t＝s＝0.25×10－2s，故每次导电时间间隔为0.005s．...
