高考物理二轮专题复习 闭合电路欧姆定律VIP免费

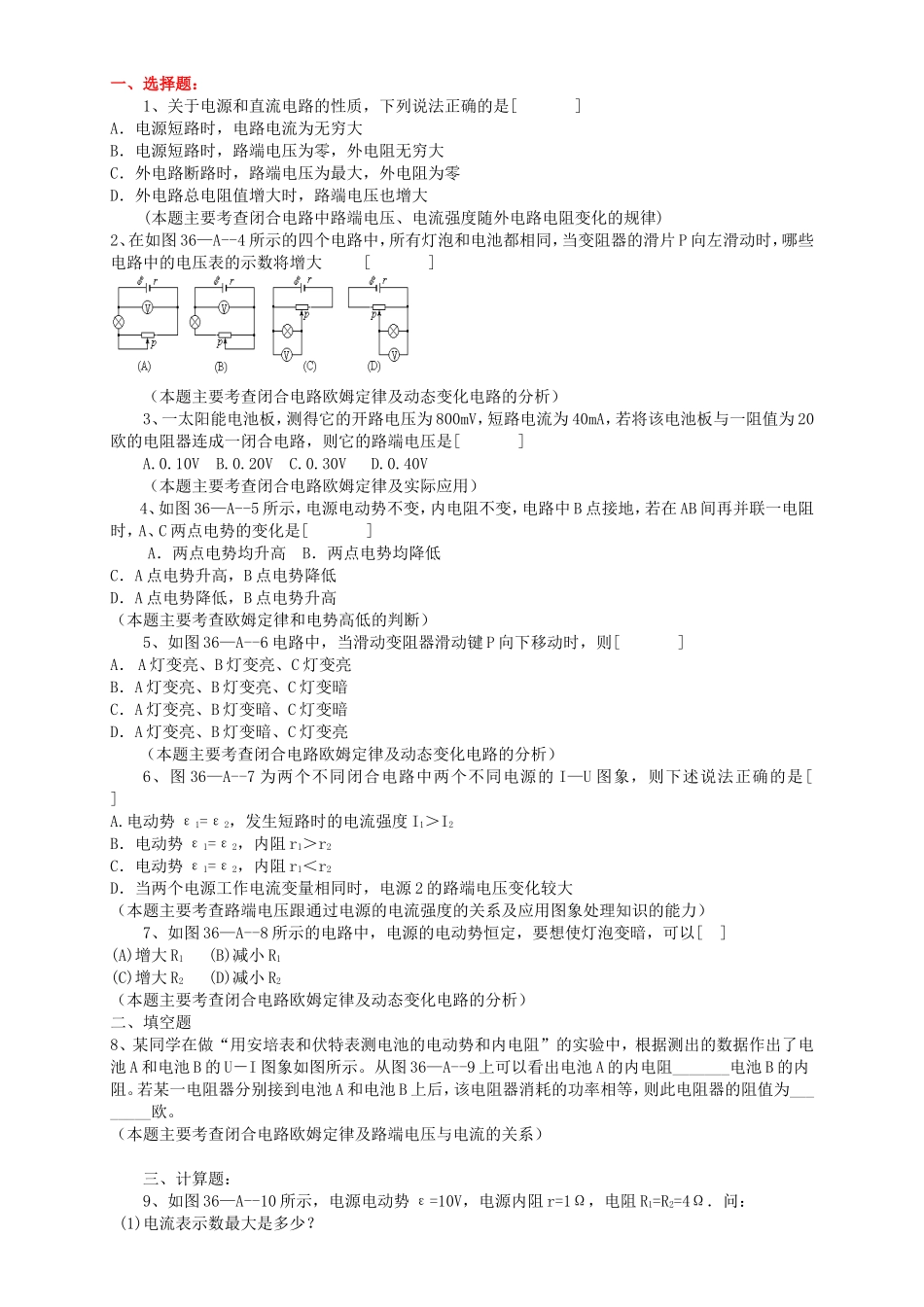

一、选择题：1、关于电源和直流电路的性质，下列说法正确的是[]A．电源短路时，电路电流为无穷大B．电源短路时，路端电压为零，外电阻无穷大C．外电路断路时，路端电压为最大，外电阻为零D．外电路总电阻值增大时，路端电压也增大(本题主要考查闭合电路中路端电压、电流强度随外电路电阻变化的规律)2、在如图36—A--4所示的四个电路中，所有灯泡和电池都相同，当变阻器的滑片P向左滑动时，哪些电路中的电压表的示数将增大[]（本题主要考查闭合电路欧姆定律及动态变化电路的分析）3、一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA，若将该电池板与一阻值为20欧的电阻器连成一闭合电路，则它的路端电压是[]A.0.10VB.0.20VC.0.30VD.0.40V（本题主要考查闭合电路欧姆定律及实际应用）4、如图36—A--5所示，电源电动势不变，内电阻不变，电路中B点接地，若在AB间再并联一电阻时，A、C两点电势的变化是[]A．两点电势均升高B．两点电势均降低C．A点电势升高，B点电势降低D．A点电势降低，B点电势升高（本题主要考查欧姆定律和电势高低的判断）5、如图36—A--6电路中，当滑动变阻器滑动键P向下移动时，则[]A．A灯变亮、B灯变亮、C灯变亮B．A灯变亮、B灯变亮、C灯变暗C．A灯变亮、B灯变暗、C灯变暗D．A灯变亮、B灯变暗、C灯变亮（本题主要考查闭合电路欧姆定律及动态变化电路的分析）6、图36—A--7为两个不同闭合电路中两个不同电源的I—U图象，则下述说法正确的是[]A.电动势ε1=ε2，发生短路时的电流强度I1＞I2B．电动势ε1=ε2，内阻r1＞r2C．电动势ε1=ε2，内阻r1＜r2D．当两个电源工作电流变量相同时，电源2的路端电压变化较大（本题主要考查路端电压跟通过电源的电流强度的关系及应用图象处理知识的能力）7、如图36—A--8所示的电路中，电源的电动势恒定，要想使灯泡变暗，可以[](A)增大R1(B)减小R1(C)增大R2(D)减小R2（本题主要考查闭合电路欧姆定律及动态变化电路的分析）二、填空题8、某同学在做“用安培表和伏特表测电池的电动势和内电阻”的实验中，根据测出的数据作出了电池A和电池B的U－I图象如图所示。从图36—A--9上可以看出电池A的内电阻_______电池B的内阻。若某一电阻器分别接到电池A和电池B上后，该电阻器消耗的功率相等，则此电阻器的阻值为________欧。（本题主要考查闭合电路欧姆定律及路端电压与电流的关系）三、计算题：9、如图36—A--10所示，电源电动势ε=10V，电源内阻r=1Ω，电阻R1=R2=4Ω．问：(1)电流表示数最大是多少？(2)RAP为何值时安培表示数最小？（本题主要考查闭合电路欧姆定律，及应用数学知识处理问题的能力）10、图36—A--11所示的电路中，R1=3Ω，R2=9Ω，R3=6Ω，电源电动势ε=24V，内阻不计．当电键S1、S2均开启和均闭合时，灯泡L都同样正常发光．(1)写出两种情况下流经灯泡的电流方向：S1、S2均开启时；S1、S2均闭合时．(2)求灯泡正常发光时的电阻R和电压U．（本题主要考查闭合电路欧姆定律，及电路简化的能力）
