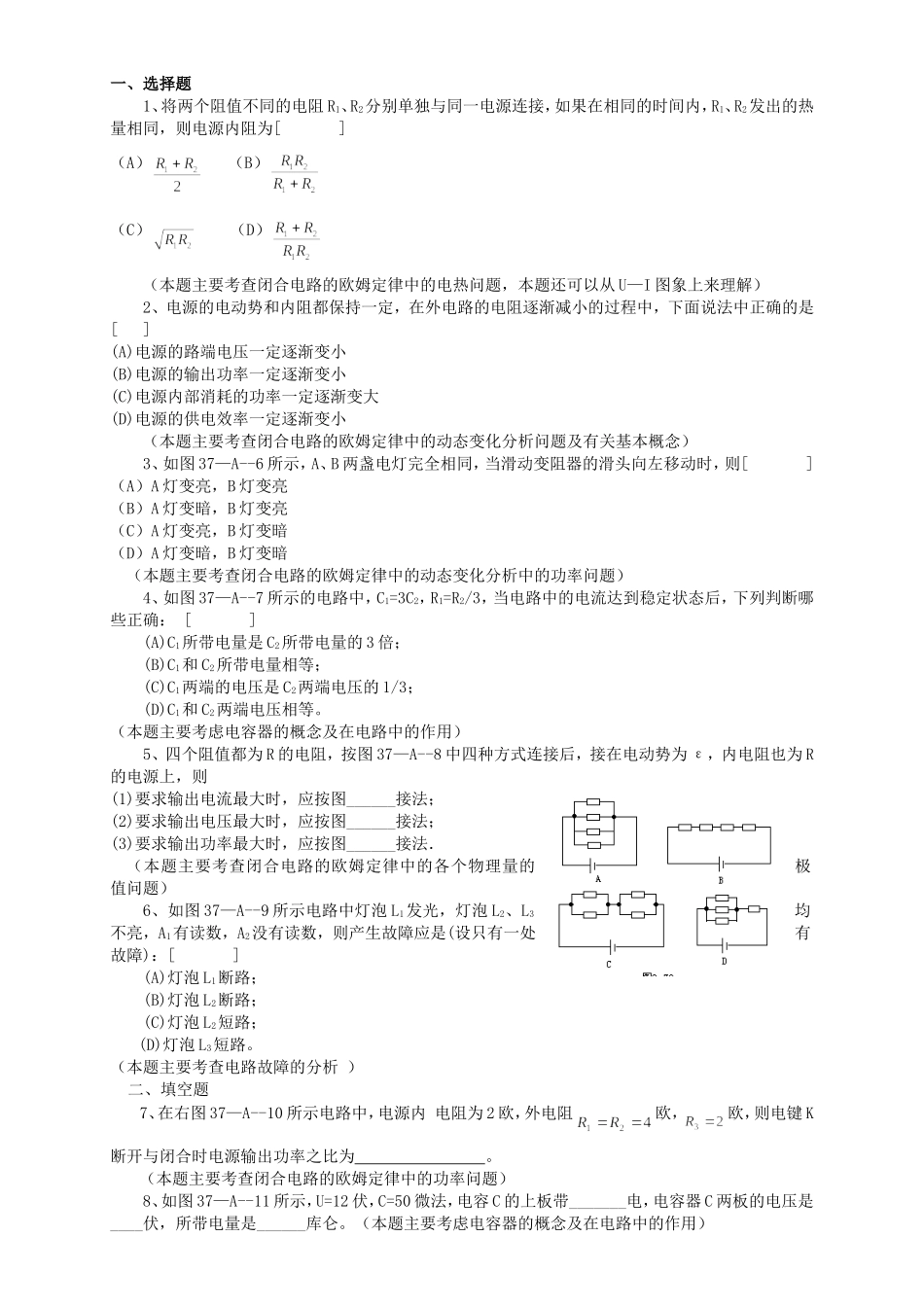

一、选择题1、将两个阻值不同的电阻R1、R2分别单独与同一电源连接，如果在相同的时间内，R1、R2发出的热量相同，则电源内阻为[]（A）（B）（C）（D）（本题主要考查闭合电路的欧姆定律中的电热问题，本题还可以从U—I图象上来理解）2、电源的电动势和内阻都保持一定，在外电路的电阻逐渐减小的过程中，下面说法中正确的是[](A)电源的路端电压一定逐渐变小(B)电源的输出功率一定逐渐变小(C)电源内部消耗的功率一定逐渐变大(D)电源的供电效率一定逐渐变小（本题主要考查闭合电路的欧姆定律中的动态变化分析问题及有关基本概念）3、如图37—A--6所示，A、B两盏电灯完全相同，当滑动变阻器的滑头向左移动时，则[]（A）A灯变亮，B灯变亮（B）A灯变暗，B灯变亮（C）A灯变亮，B灯变暗（D）A灯变暗，B灯变暗（本题主要考查闭合电路的欧姆定律中的动态变化分析中的功率问题）4、如图37—A--7所示的电路中，C1=3C2，R1=R2/3，当电路中的电流达到稳定状态后，下列判断哪些正确：[](A)C1所带电量是C2所带电量的3倍；(B)C1和C2所带电量相等；(C)C1两端的电压是C2两端电压的1/3；(D)C1和C2两端电压相等。（本题主要考虑电容器的概念及在电路中的作用）5、四个阻值都为R的电阻，按图37—A--8中四种方式连接后，接在电动势为ε，内电阻也为R的电源上，则(1)要求输出电流最大时，应按图______接法；(2)要求输出电压最大时，应按图______接法；(3)要求输出功率最大时，应按图______接法．（本题主要考查闭合电路的欧姆定律中的各个物理量的极值问题）6、如图37—A--9所示电路中灯泡L1发光，灯泡L2、L3均不亮，A1有读数，A2没有读数，则产生故障应是(设只有一处有故障)：[](A)灯泡L1断路；(B)灯泡L2断路；(C)灯泡L2短路；(D)灯泡L3短路。（本题主要考查电路故障的分析）二、填空题7、在右图37—A--10所示电路中，电源内电阻为2欧，外电阻欧，欧，则电键K断开与闭合时电源输出功率之比为。（本题主要考查闭合电路的欧姆定律中的功率问题）8、如图37—A--11所示，U=12伏，C=50微法，电容C的上板带_______电，电容器C两板的电压是____伏，所带电量是______库仑。（本题主要考虑电容器的概念及在电路中的作用）三、计算题9、如图所示，R3=6Ω，电源内阻r为1Ω，当K合上且R2为2Ω时，电源的总功率为16W，而电源的输出功率为12W，灯泡正常发光，求：（1）电灯的电阻及功率。（2）K断开时，为使灯泡正常发光，R2的阻值应调到多少欧？10、图37—A--13所示的电路中，电池的电动势ε=5伏，内电阻r=10欧，固定电阻R=90欧，R0是可变电阻，在R0由零增加到400欧的过程中，求：(1)可变电阻R0消耗功率最大的条件和最大热功率。(2)电池的内电阻r和固定电阻R上消耗的最小热功率之和。
