建筑装饰识图VIP免费

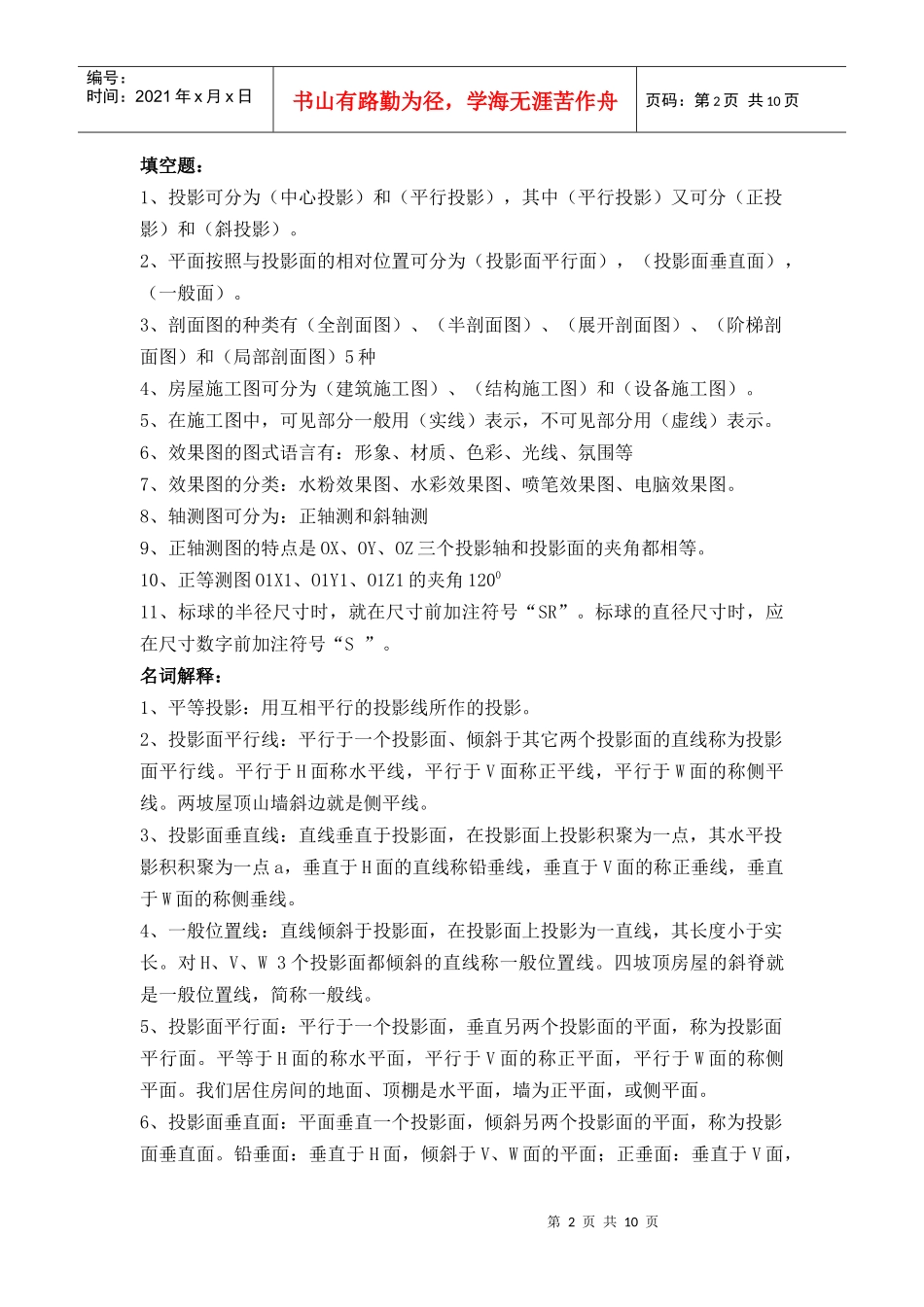

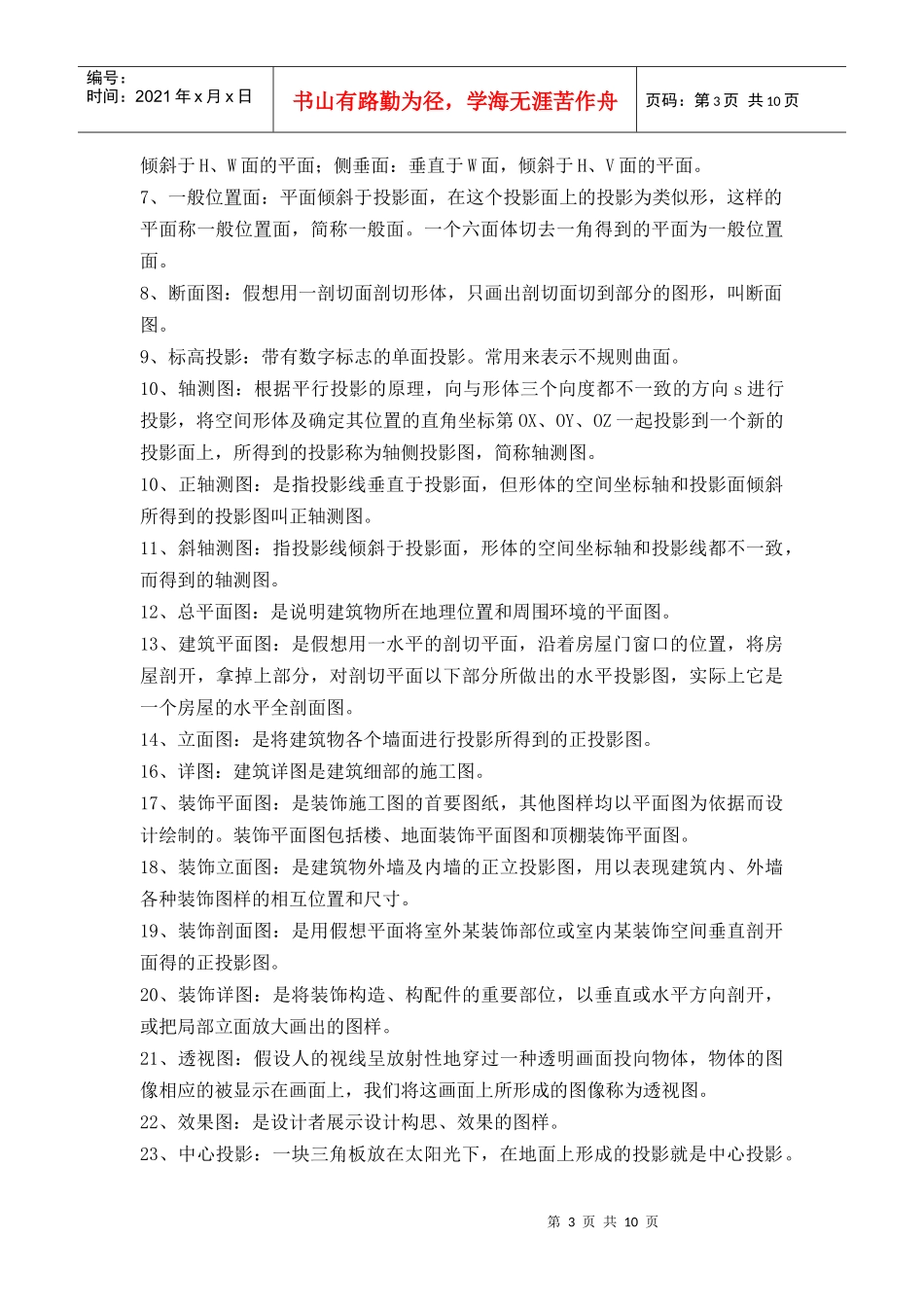

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页识图一、填空题1、三角板是用来画（铅垂）线和（特殊角度倾斜）线的绘图工具。2、尺寸标注包含（尺寸线）、（尺寸界限）、（尺寸起止符号）、（尺寸数字）四部分。3、投影分（中心投影）、（平行投影）两大类，正投影属于（平行）投影。4、组合体一般由（叠加式）、（切割式）、（混合式）三种组合方式组合而成。5、房屋是由六个基本部分组成，其中（基础）是房屋最下部埋在土中的扩大构件，（楼梯）是楼房中的垂直交通设施。6、定位轴线圈的直径为（8mm），指北针外圆的直径为（24mm），指北针尾部宽度为（3mm）。7、建筑平面图实质上是（剖面图）。它是假象用一个水平的剖切平面，沿着房屋各层（窗台以上）部位将房屋剖开，移去剖切平面以上部分，向H面所作的水平投影图。8、立面图中常用的比例是（1：50，1:100，1：200）。在立面图中，一般只在房屋的主要部位，如地面、勒脚、窗台、门窗过梁底面及檐口、雨篷底面等处标注（标高）尺寸。9、建筑剖面图剖切符号画在（底层平面）图上。常用的比例为（1:50，1:100,1:200）。10、楼梯详图通常由（楼梯平面）图、（楼梯剖面）图和（踏步栏杆）图组成。二、名词解释1、中心投影：一块三角板放在太阳光下，在地面上形成的投影就是中心投影。其特点是三角板离灯越近影子越大，相反则小。中心投影适用于绘制透视图。2、正投影：一块三角板放在太阳底下，而这时太阳又正好在我们的头顶，这时产生的投影就是正投影。建筑工程图基本上都是用正投影法绘制的。3、斜投影：一块三角板放在太阳底下，形成的影子就叫斜投影。斜投影适用于绘斜测投影图。4、比例：图形与实物相对应的线性尺寸之比称为图样的比例。5、基本体：把组成建筑形体的最简单但有规则的几何体，叫做基本体。6、相对标高：凡标高的基准面是根据工程需要自行选定而引出的，称为相对标高。在一般房屋建筑中，大都取底层室内地面作为相对标高的基准面。7、建筑剖面图：用一个或多个垂直于外墙轴线的铅垂剖切平面将房屋剖开，移去靠近观察者的部分，对留下部分所作的正投影图称为建筑剖面图。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页填空题：1、投影可分为（中心投影）和（平行投影），其中（平行投影）又可分（正投影）和（斜投影）。2、平面按照与投影面的相对位置可分为（投影面平行面），（投影面垂直面），（一般面）。3、剖面图的种类有（全剖面图）、（半剖面图）、（展开剖面图）、（阶梯剖面图）和（局部剖面图）5种4、房屋施工图可分为（建筑施工图）、（结构施工图）和（设备施工图）。5、在施工图中，可见部分一般用（实线）表示，不可见部分用（虚线）表示。6、效果图的图式语言有：形象、材质、色彩、光线、氛围等7、效果图的分类：水粉效果图、水彩效果图、喷笔效果图、电脑效果图。8、轴测图可分为：正轴测和斜轴测9、正轴测图的特点是OX、OY、OZ三个投影轴和投影面的夹角都相等。10、正等测图O1X1、O1Y1、O1Z1的夹角120011、标球的半径尺寸时，就在尺寸前加注符号“SR”。标球的直径尺寸时，应在尺寸数字前加注符号“S”。名词解释：1、平等投影：用互相平行的投影线所作的投影。2、投影面平行线：平行于一个投影面、倾斜于其它两个投影面的直线称为投影面平行线。平行于H面称水平线，平行于V面称正平线，平行于W面的称侧平线。两坡屋顶山墙斜边就是侧平线。3、投影面垂直线：直线垂直于投影面，在投影面上投影积聚为一点，其水平投影积积聚为一点a，垂直于H面的直线称铅垂线，垂直于V面的称正垂线，垂直于W面的称侧垂线。4、一般位置线：直线倾斜于投影面，在投影面上投影为一直线，其长度小于实长。对H、V、W3个投影面都倾斜的直线称一般位置线。四坡顶房屋的斜脊就是一般位置线，简称一般线。5、投影面平行面：平行于一个投影面，垂直另两个投影面的平面，称为投影面平行面。平等于H面的称水平面，平行于V面的称正平面，平行于W面的称侧平面。我们居住房间的地面、顶棚是水平面，墙为正平面，或侧平面。6、投影...
