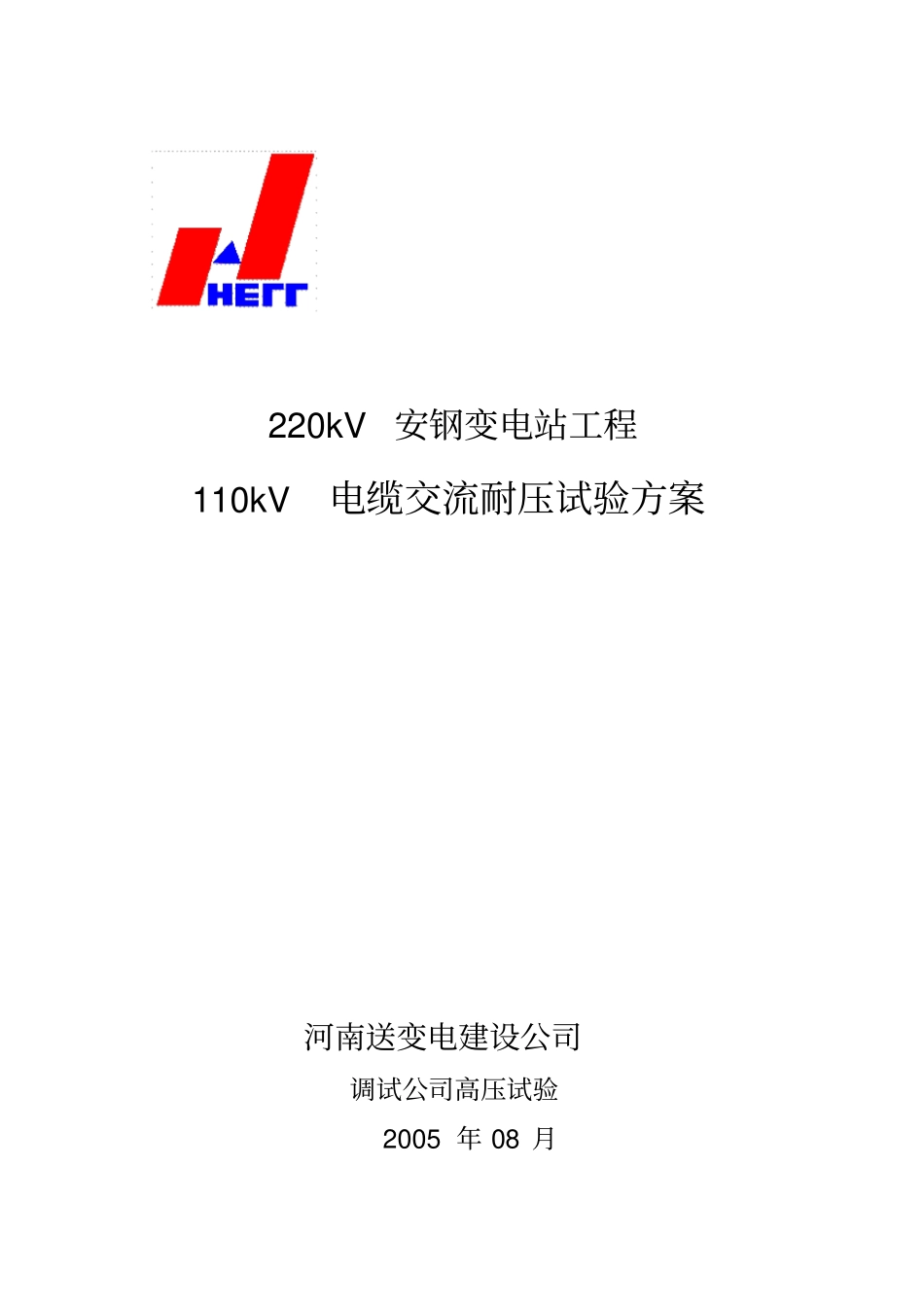

220kV安钢变电站工程110kV电缆交流耐压试验方案河南送变电建设公司调试公司高压试验2005年08月审批页批准：审核：编制：220k安钢变电站工程电缆交流耐压试验方案一：试验目的:交流耐压试验是鉴定电气设备绝缘强度最直接的方法,它对于判断电气设备能否投入运行具有决定性的意义,也是保证电气设备绝缘水平、避免发生绝缘事故的重要手段。通过耐压试验检查电缆在生产和安装过程中造成的薄弱环节和隐患使其绝缘强度满足规定.二：试验依据：1)《电气装置安装工程电气设备交接试验标准》-GB50150-912)《现场绝缘试验实施导则》-DL474.4-923)厂家有关技术资料三：试验条件:1)电缆头制作已完成。2)电缆相位已校准。3)电缆绝缘电阻满足要求。4)电缆绝缘屏蔽已可靠接地。5)电缆距离满足试验的安全距离。四：人员组织机构总指挥：宋俊烨副总指挥：王双庆试验负责人：王冠栋安全员负责：秦启勇试验人员：申远、王健、胡守业、赵世全、李大鹏、郭昊其它配合人员：厂家、李伟强、周彦彬220k安钢变电站工程电缆交流耐压试验方案五：试验设备准备：试验电源采用VFSR-35/750变频串联谐振成套装置：试验设备参数如下:5.1变频电源型号:VF-P-100输入电压:380V输出电压:0-400V输出容量:100KW输出电流:250A频率调节范围:20-400HZ5.2励磁变压器:YD-100/5,10,15,20励磁变压器参数:额定容量:100KVA额定输出电流：20A/10A/5A5.3试验电抗器:YDTK-1750/250(本次试验使用1台)额定电压:250KV额定电流:7A额定容量:750KVA额定电感:167H4.4电容分压器:TRF-750(本次试验使用1节)电容量:1500PF额定电压:250KV准确级:1.0级六：试验方法及步骤:试验根据以下标准并参照设备使用说明书及厂家技术参数.6.1试验电压值：导体和金属屏蔽间加压:110kV6.2操作步骤:1)准备工作A检查试验接线检查试验设备的连接情况.电抗器是否连通,接地是否可靠,中间变档位是否适合以及接线安全距离.220k安钢变电站工程电缆交流耐压试验方案B被试设备的绝缘电阻测量.C测试相加高压，非测试相短接接地。D接线图如下：VF：变频电源T：励磁变压器L：电抗器C1，C2：分压电容CX：试品MOA：避雷器2)电缆试验程序从零起升压,逐步递增升至110kV，保持5分钟，如无放电即表示耐压通过。220k安钢变电站工程电缆交流耐压试验方案七、试验安全措施7.1工作负责人和现场安全员负责人监督各项安全措施的落实。7.2试验现场不准吸烟，并备有足够的灭火器材。7.3试验时、试验设备及被试品周围栏好红白带，并由专人看护；加压及试验过程中请厂家和安装人员在现场观察，如有异常情况，及时向试验负责人联系。7.4现场工作人员应严格执行电业相关规程，有现场安全员监督。7.5对每一个状态的耐压试验前后，均应测量绝缘电阻，作为耐压前后的比较。7.6试验前必须加设安全围栏，并挂“止步，高压危险”标示牌，试验时并由专人看守试验现场必须带安全帽，高空作业必须挂安全带。
