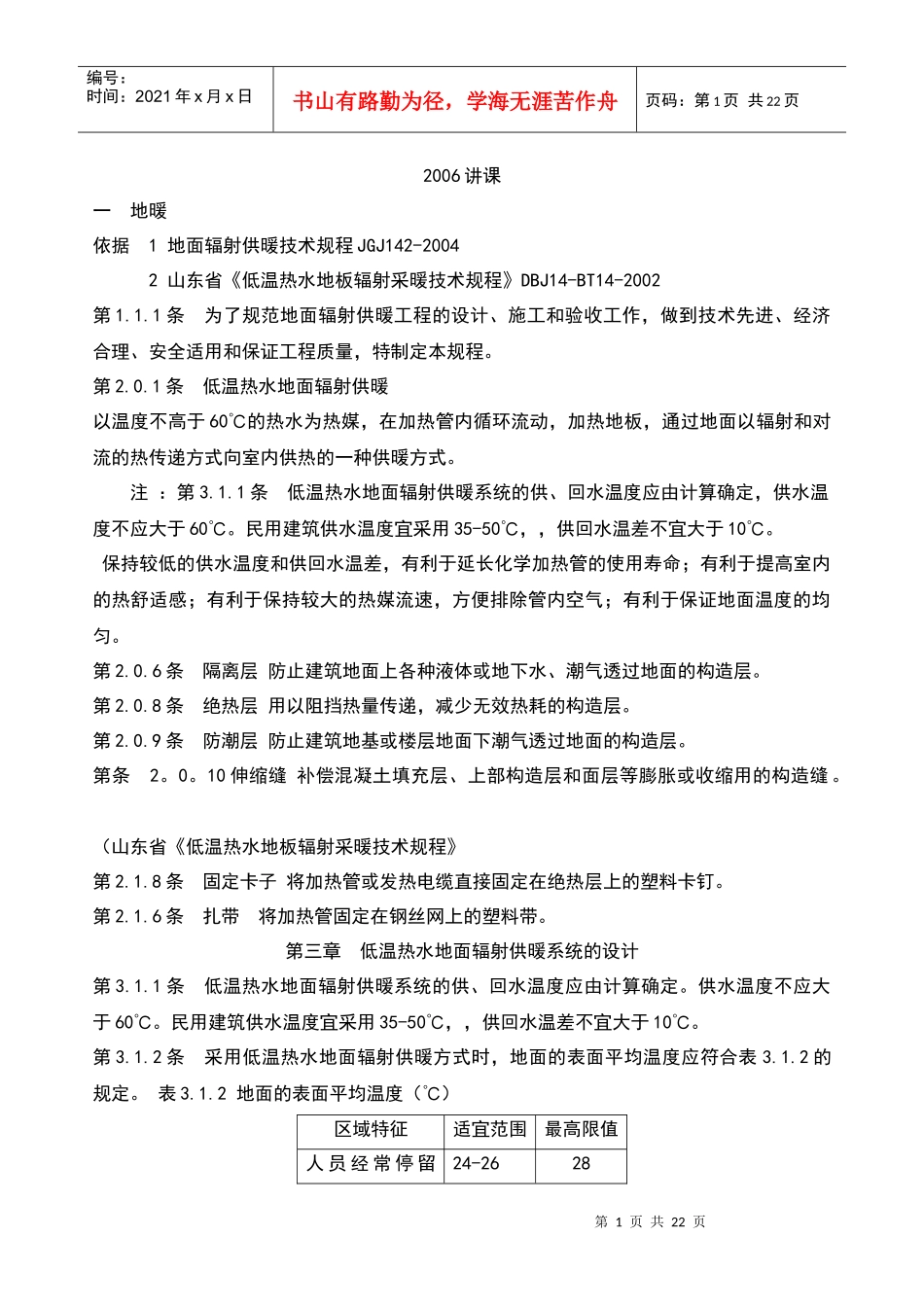

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页2006讲课一地暖依据1地面辐射供暖技术规程JGJ142-20042山东省《低温热水地板辐射采暖技术规程》DBJ14-BT14-2002第1.1.1条为了规范地面辐射供暖工程的设计、施工和验收工作，做到技术先进、经济合理、安全适用和保证工程质量，特制定本规程。第2.0.1条低温热水地面辐射供暖以温度不高于60℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的热传递方式向室内供热的一种供暖方式。注：第3.1.1条低温热水地面辐射供暖系统的供、回水温度应由计算确定，供水温度不应大于60℃。民用建筑供水温度宜采用35-50℃，，供回水温差不宜大于10℃。保持较低的供水温度和供回水温差，有利于延长化学加热管的使用寿命；有利于提高室内的热舒适感；有利于保持较大的热媒流速，方便排除管内空气；有利于保证地面温度的均匀。第2.0.6条隔离层防止建筑地面上各种液体或地下水、潮气透过地面的构造层。第2.0.8条绝热层用以阻挡热量传递，减少无效热耗的构造层。第2.0.9条防潮层防止建筑地基或楼层地面下潮气透过地面的构造层。第条2。0。10伸缩缝补偿混凝土填充层、上部构造层和面层等膨胀或收缩用的构造缝。（山东省《低温热水地板辐射采暖技术规程》第2.1.8条固定卡子将加热管或发热电缆直接固定在绝热层上的塑料卡钉。第2.1.6条扎带将加热管固定在钢丝网上的塑料带。第三章低温热水地面辐射供暖系统的设计第3.1.1条低温热水地面辐射供暖系统的供、回水温度应由计算确定。供水温度不应大于60℃。民用建筑供水温度宜采用35-50℃，，供回水温差不宜大于10℃。第3.1.2条采用低温热水地面辐射供暖方式时，地面的表面平均温度应符合表3.1.2的规定。表3.1.2地面的表面平均温度（℃）区域特征适宜范围最高限值人员经常停留24-2628第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页区人员短期停留区28-3032无人停留区35-4042第3.1.5条低温热水地面辐射供暖工程施工图设计文件的内容和深度,应符合下列要求：1.施工图设计文件应以施工图纸为主,包括：图纸目录、设计说明、加热管布置平面图、温控装置布置图、分水器、集水器、地面构造图等内容；2.设计说明中应详细说明供暖室内、外计算温度、热源及热媒参数、加热管技术数据、规格（公称外径X壁厚）；标明使用的具体条件如工作温度、工作压力以及绝热层材料的导热系数、容重（密度）、规格、厚度等；3.平面图中应绘出加热管道的具体布置形式，标明敷设间距、各环路编号、加热管的管径、计算长度和伸缩缝要求等。为了规范设计图纸，本条对低温热水地面辐射供暖工程施工图的设汁深度、图面表达内容与要求等，作出了具体的规定，以保证最终效果，职责分明。第2节低温热水地面辐射供暖系统地面构造作法第3.2.1条与土壤相邻的地面，必须设置绝热层，且绝热层下部必须设置防潮层。直接与室外相邻的楼板，必须设置绝热层。第3.2.2条地面结构由楼板或与土壤相邻的地面、绝热层、加热管、填充层和找平层、面层组成，并应符合下列规定：1.当工程允许地面按双向散热进行设计时，各楼层间的楼板上部可不设绝热层。2.对于卫生间、洗衣间、浴室和游泳馆等潮湿房间，在填充层上部应设置隔离层。第3.2.3条面层宜采用热阻小于0.05㎡·K/W的材料。面层热阻的大小，直接影响到地面的散热量。实测证明，在相同供热条件和地板构造的情况下，在同一个房间里，以热阻为0.02??K/W左右的花岗岩、大理石、陶瓷砖等作面层的地面散热量，比以热阻为0.10??K/W左右的木地板时要高30～60%；比0.15??K/W左右的地毯时要高60～90%。由此可见，面层材料对地面散热量的巨大影响。为了节省能耗和运行费用，因此要求采用地面辐射供暖方式时，应尽量选用热阻小于0.05??K/W的材料作面层。第3.2.5条低温热水地面辐射供暖系统绝热层采用聚苯乙烯泡沫塑料板时，其厚度不应第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页小于表3.2.5规定值，若采用其它隔热材料时，可根据热阻相当的原则确定厚度。聚...
