建筑结构概述VIP免费

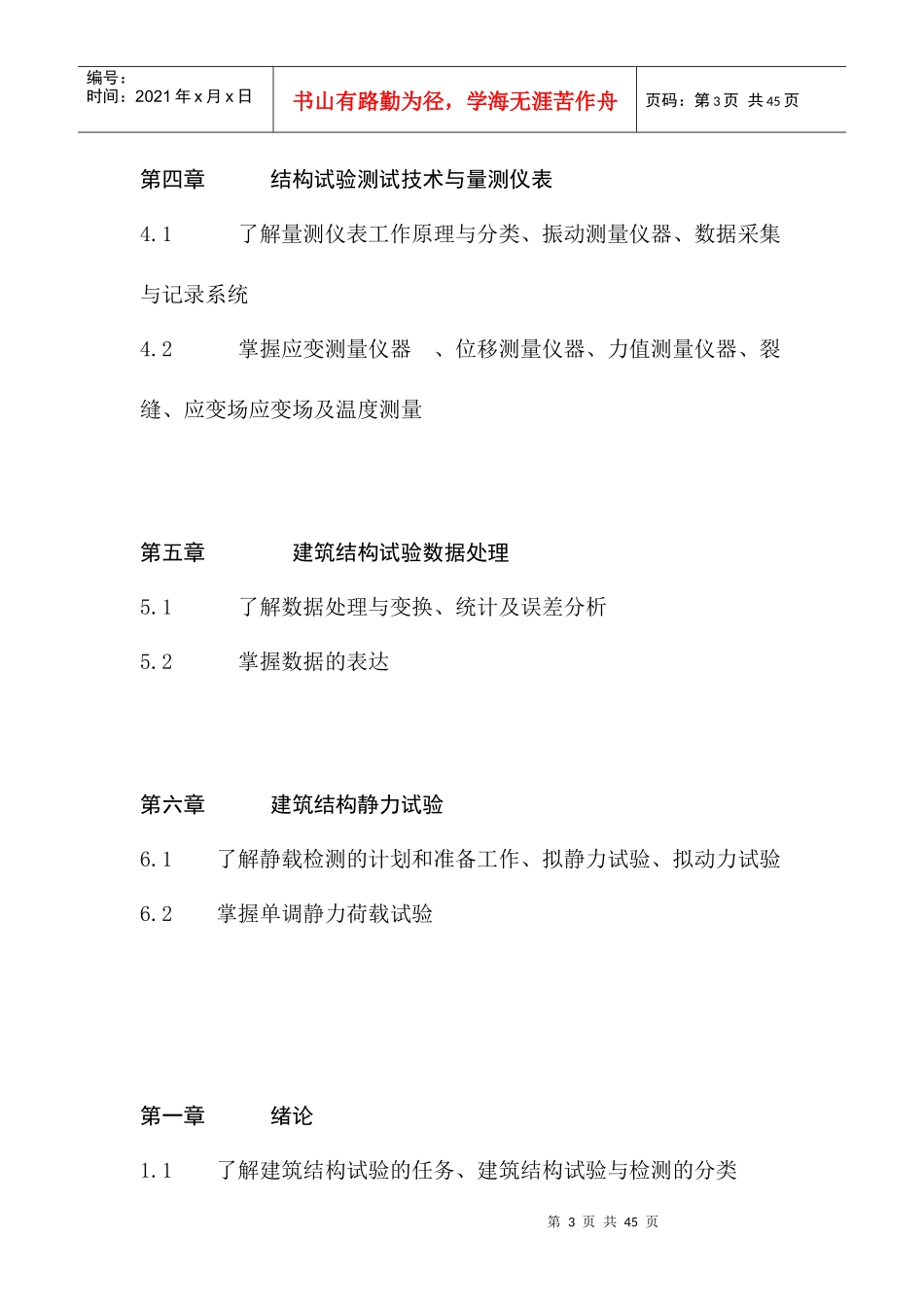

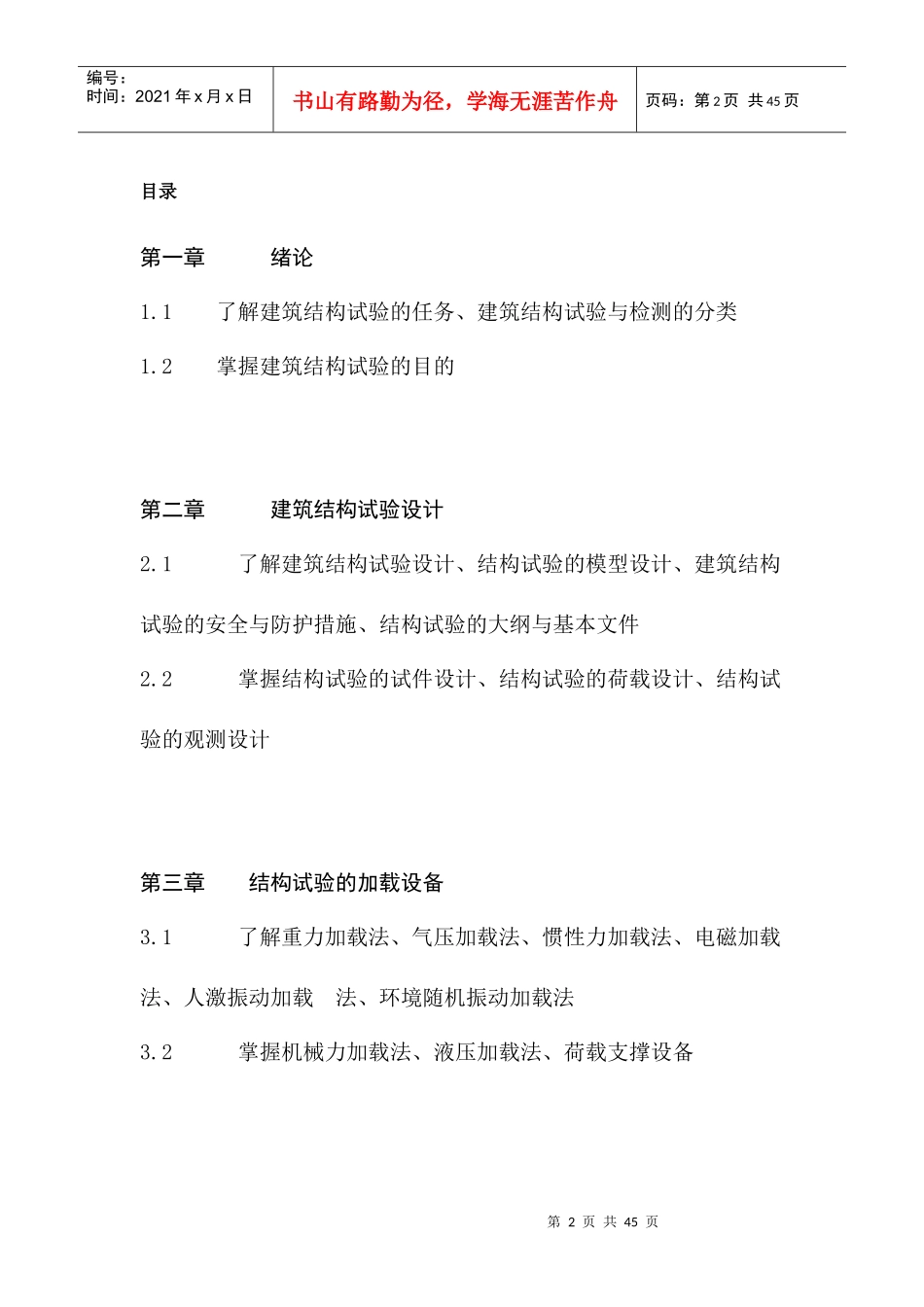

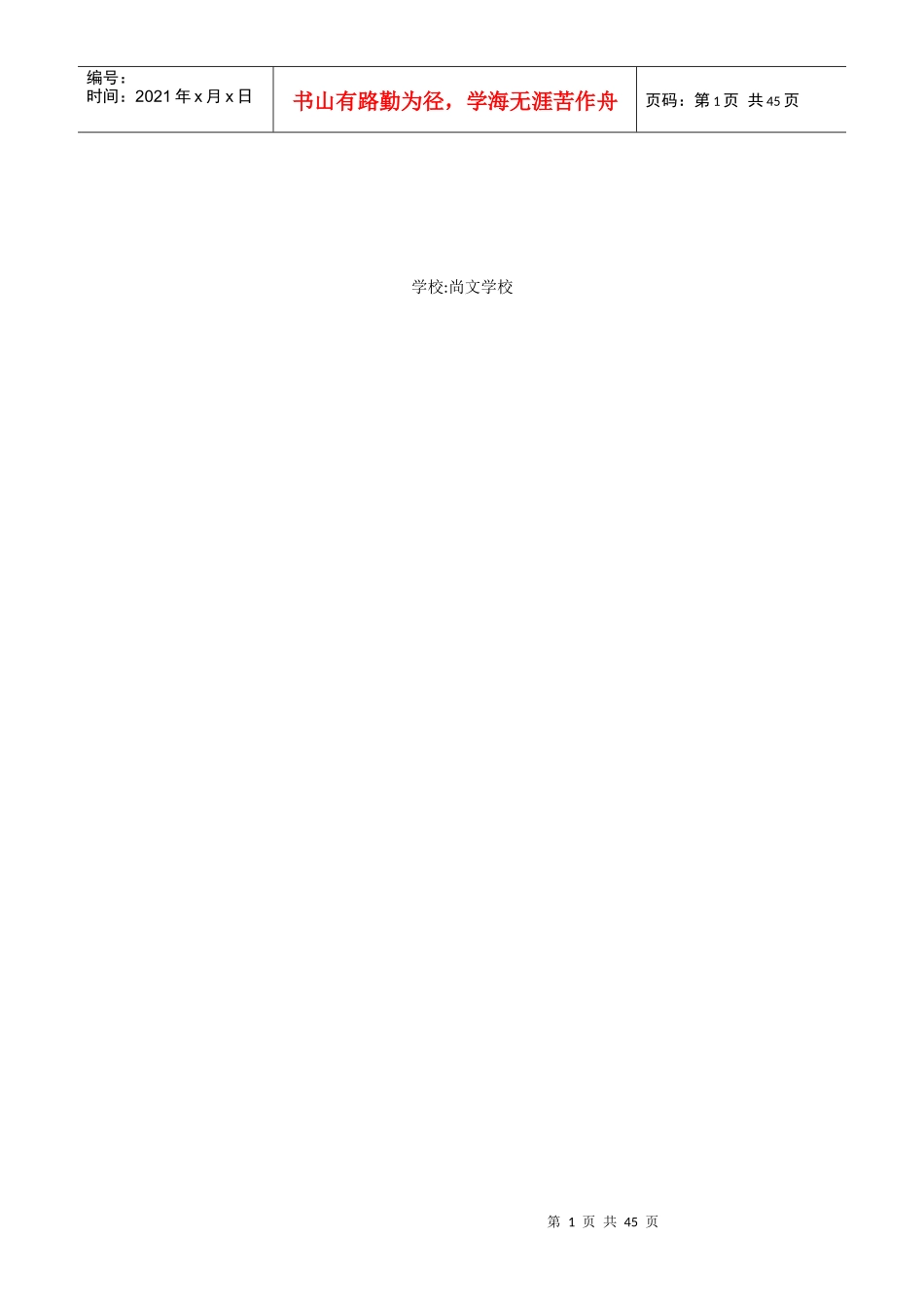

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页学校:尚文学校第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页目录第一章绪论1.1了解建筑结构试验的任务、建筑结构试验与检测的分类1.2掌握建筑结构试验的目的第二章建筑结构试验设计2.1了解建筑结构试验设计、结构试验的模型设计、建筑结构试验的安全与防护措施、结构试验的大纲与基本文件2.2掌握结构试验的试件设计、结构试验的荷载设计、结构试验的观测设计第三章结构试验的加载设备3.1了解重力加载法、气压加载法、惯性力加载法、电磁加载法、人激振动加载法、环境随机振动加载法3.2掌握机械力加载法、液压加载法、荷载支撑设备第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页第四章结构试验测试技术与量测仪表4.1了解量测仪表工作原理与分类、振动测量仪器、数据采集与记录系统4.2掌握应变测量仪器、位移测量仪器、力值测量仪器、裂缝、应变场应变场及温度测量第五章建筑结构试验数据处理5.1了解数据处理与变换、统计及误差分析5.2掌握数据的表达第六章建筑结构静力试验6.1了解静载检测的计划和准备工作、拟静力试验、拟动力试验6.2掌握单调静力荷载试验第一章绪论1.1了解建筑结构试验的任务、建筑结构试验与检测的分类第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页结构试验的任务：基于结构基本原理，使用各种仪器仪表和试验设备，对结构物受作用后的性能进行观测，通过量测的数据，如变形、应变、温度、振幅、频率、裂缝宽度等，了解并掌握结构的力学性能，对结构或构件的承载能力和使用性能做出评估，为验证和发展结构理论提供试验依据。建筑结构试验与检测的分类:（1）按结构试验对象的尺寸分类原型试验的定义（实际结构）。非破坏性试验或动测试验，考验真实结构的整体性能。模型试验的定义（试验代表物）。破坏性试验或试验对象尺寸有限制的试验。相似模型试验、缩尺模型试验的定义足尺模型试验的定义及作用（破坏性）。（2）按试验荷载的性质分类结构静力试验介绍。结构动力试验分类及划分依据。结构动力特性试验介绍。（动力学知识点的强化学习。理解动力学参数及其作用）结构动力反应试验概括性介绍（与动力特性试验的区别）结构疲劳试验概括性介绍（疲劳性能参数介绍）结构抗震试验的定义及分类介绍低周反复加载静力试验的特点。拟动力试验及地震模拟振动台试验简要介绍。（3）结构试验的其他分类短期荷载试验长期荷载试验的定义及其与短期荷载试验的区分试验室结构试验与现场结构试验的划分结构破坏试验与结构非破坏试验的划分掌握建筑结构试验的目的:生产性试验与科研性试验的划分是根据试验的目的。目的即进行该试验将要起到的作用。目的能否达到直接决定试验的成败。立即组织人员进场并与建设单位联系，进行临时设施的建设。在搭设临设时，主要搭设保卫室及办公室、仓库等小型临设，职工宿舍及食堂利用我公司在杨寿供销社所开发的房屋，职第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页工不住在施工现场。钢筋制作大规格的在现场制作，材料堆放整齐。规格之间不得混放，在材料复试合格后方可使用生产性试验各种作用的了解。科研性试验各种作用的了解。（一）观测项目的确定在确定试验的观测项目时，首先应该考虑反映结构整体工作和全貌的整体变形，如结构挠度、转角和支座偏移等。通过挠度的测量不仅能了解结构的刚度，而且可以知道结构的弹性或非弹性工作性质，挠度的不正常发展还能反映出结构中某些特殊的局部现象。转角的测定往往用来分析超静定连续结构。对于某些试验，反映结构局部工作状况的局部变形也是很重要的，如应变、裂缝和钢筋的滑移等。例如钢筋混凝土结构的裂缝出现能直接说明其抗裂性能。再如，在作非破坏性试验进行应力分析时，控制截面上的最大应变往往是推断结构极限强度的最重要指标。（二）测点的选择与布置利用结构试验仪器对结构物或试件...
