建筑工程取样、检测指南VIP专享VIP免费

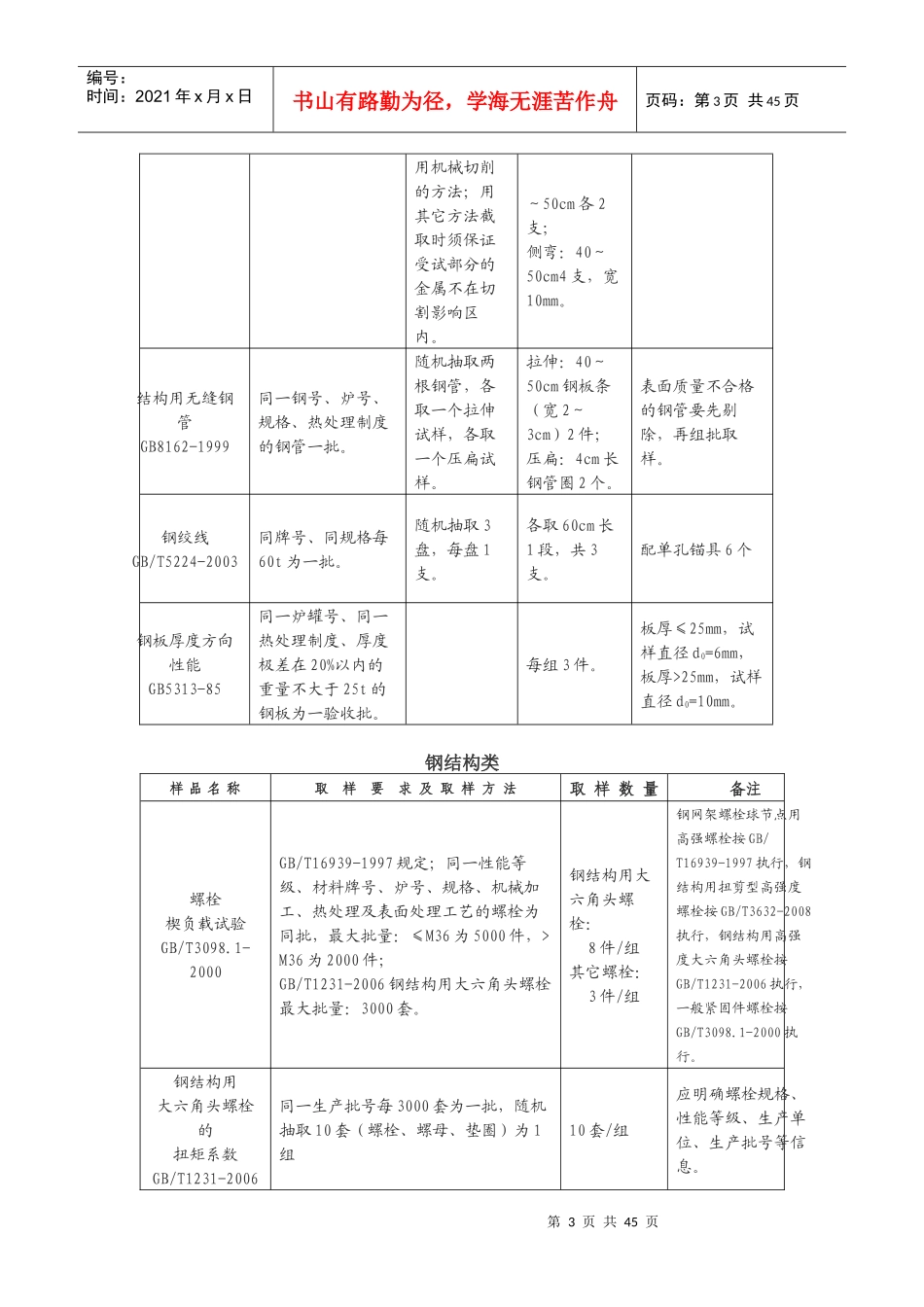

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页取样、检测指南钢材类样品名称取样要求取样方法取样数量备注钢筋原材GB1499.2-2007GB1499.1-2008GB13788-2008热轧带肋、光圆钢筋：同一牌号、同炉罐号、同规格，每60t为一批，不足此数也按一批计。随机抽取两根，去掉端头50cm后截取，各取两段，分别用于拉伸及冷弯试验。力学试验：约40cm长2支,约50cm长2支，共4支。委托时应明确规格、牌号、产地。冷轧带肋钢筋；同一牌号、同一炉罐号、同一规格、外形，同一生产工艺和同一交货状态，每60t为一批，不足此数也按一批计。去掉端头50cm后截取40～50cm长试样。拉伸试验：每盘1支；弯曲试验：每批2支。钢筋焊接接头JGJ18-2003闪光对焊、气压焊：工艺检验：每批钢筋正式焊接前，每种牌号、每种规格至少做1组试件进行工艺检验；非工艺检验：以300个同类型接头为一批。应从每批接头中随机切取。试样共6支：拉伸3支，50～60cm长；弯曲3支，约40cm长。通常，随着钢筋直径的增大，取样长度适当增加。（以下同）电弧焊（如：搭接焊、帮条焊等）、电渣压力焊：工艺检验：每批钢筋正式焊接前，每种牌号、每种规格至少做1组试件进行工艺检验；非工艺检验：以300个同类型接头为一批。应从每批接头中随机切取。试样长度为50～60cm共3支，只作拉伸试验。搭接焊试件应保证距焊口外两边各留出20cm左右。并应使两钢筋的轴线在一直线上。第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页钢筋焊接网片JGJ/T114-2003每批应由同一厂家生产的，受力主筋为同一直径的焊接网组成，以30t为一批。随机抽取一张网片，在纵、横向钢筋上各截取2根试样，分别进行拉伸和冷弯试验；在同一根非受拉钢筋上随机截取3个抗剪试样。拉伸：2支冷弯：2支抗剪：3支长30～40cm。每个试样应含有不少于一个焊接点。长30～40cm。钢筋机械连接接头JGJ107-2003JG/T3057-1999工艺检验：对每批进场钢筋应做接头工艺检验（同一牌号、同炉罐号、同规格，60t为一批）。现场检验：以500个接头为一批，不足500个接头也按一批计。应从每批接头中随机截取。工艺检验(6支):3支原材,3支接头。现场检验(3支)：3支接头。长度取50～60cm。做工艺检验时，应保证每一接头所用的原材与对应原材取自同一根钢筋；套筒试件应保证在套筒连接处外两边各留出20cm.。样品名称取样要求取样方法取样数量备注角钢等各类型钢GB/T700-2006GB/T1591-94同一牌号、同炉罐号、同等级，同一品种，同一尺寸，同一交货状态组成。每60t为一批，不足此数也按一批计。在外观及尺寸合格的钢产品上取样，取样的位置具有代表性。拉伸、弯曲各1支；长度：40-50cm。冲击试验用试样：10×10×55mm或5×10×55mm（板厚小于10mm）带V型或U型缺口的试件3件。委托时应明确样品名称、规格、牌号、等级等信息，等级为B级及以上的钢材需做冲击试验。制试样时宜采用机械切削方法，避免用烧割、打磨去加工试样。钢板焊接JGJ81-2002同一批钢板，同一焊接工艺制作的钢板为一验收批。在外观合格试样中随机截取试样，截取样品时，尽量采拉伸：40～50cm长2支；面弯、背弯：长度40钢板厚度＜14mm，做拉伸、面弯和背弯；钢板厚度≥14mm，做拉伸和侧弯。第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页用机械切削的方法；用其它方法截取时须保证受试部分的金属不在切割影响区内。～50cm各2支；侧弯：40～50cm4支，宽10mm。结构用无缝钢管GB8162-1999同一钢号、炉号、规格、热处理制度的钢管一批。随机抽取两根钢管，各取一个拉伸试样，各取一个压扁试样。拉伸：40～50cm钢板条（宽2～3cm）2件；压扁：4cm长钢管圈2个。表面质量不合格的钢管要先剔除，再组批取样。钢绞线GB/T5224-2003同牌号、同规格每60t为一批。随机抽取3盘，每盘1支。各取60cm长1段，共3支。配单孔锚具6个钢板厚度方向性能GB5313-85同一炉罐号、同一热处理制度、厚度极差在20%以内的重量不大于25t的钢板为一验收批。每组3件。板厚≤25mm，试样直径d0=6mm，板厚>25mm，试样直径d0=10mm。钢结构...
